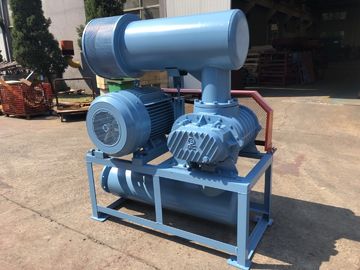

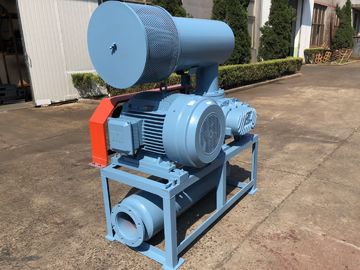

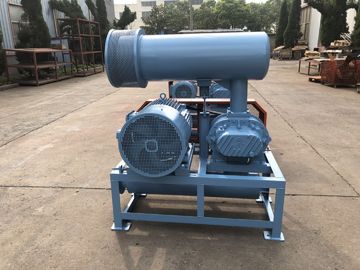

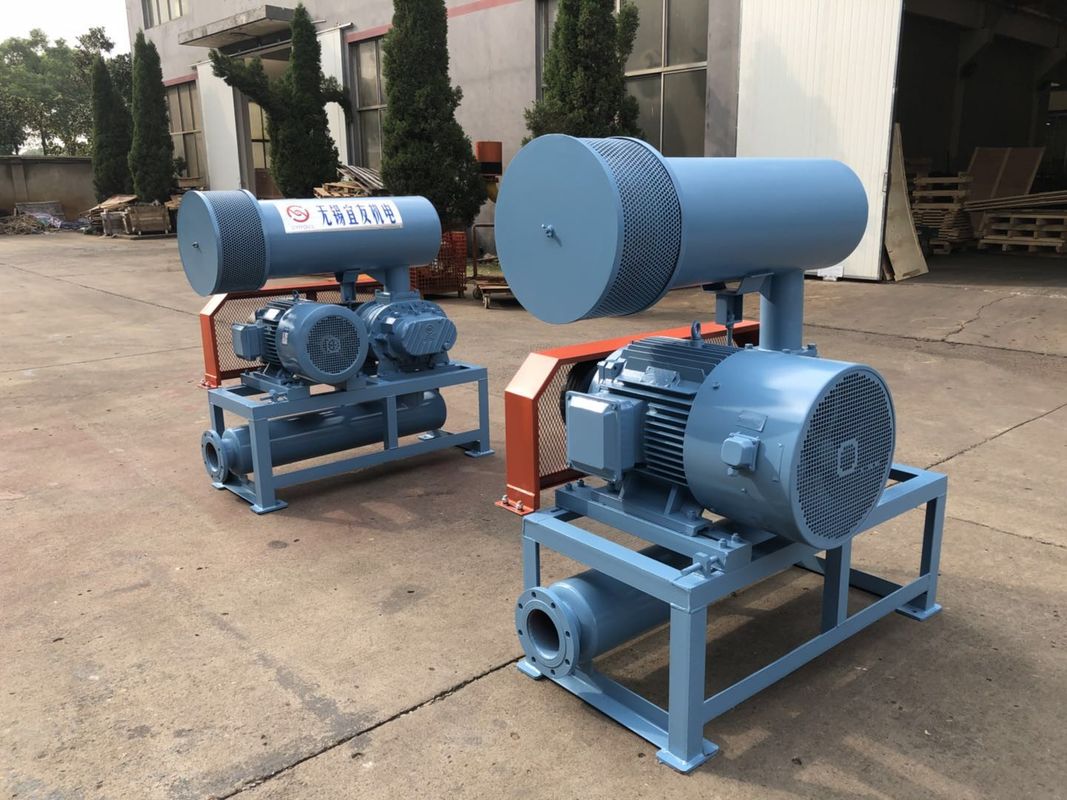

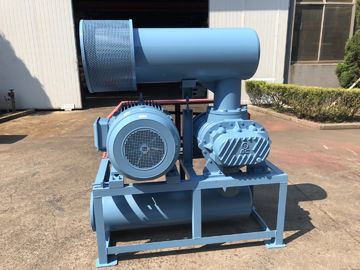

DN250 15-132KW 80KPA تبريد الهواء الروتاري منفاخ نمط الجذور

DN250 15-132KW 80KPA تبريد الهواء الروتاري منفاخ نمط الجذور

  • DN250 15-132KW 80KPA تبريد الهواء الروتاري منفاخ نمط الجذور
  • DN250 15-132KW 80KPA تبريد الهواء الروتاري منفاخ نمط الجذور
  • DN250 15-132KW 80KPA تبريد الهواء الروتاري منفاخ نمط الجذور
  • DN250 15-132KW 80KPA تبريد الهواء الروتاري منفاخ نمط الجذور
  • DN250 15-132KW 80KPA تبريد الهواء الروتاري منفاخ نمط الجذور
DN250 15-132KW 80KPA تبريد الهواء الروتاري منفاخ نمط الجذور
تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: BC
إصدار الشهادات: ISO9001/ISO14001
رقم الموديل: BC9020
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 مجموعة
الأسعار: USD 7500-9960 / SET
تفاصيل التغليف: تصدير حالة معياريّ خشبيّ
وقت التسليم: 5 إلى 20 يوم عمل ، يعتمد على كمية الطلب والمواصفات
شروط الدفع: L / C ، T / T
القدرة على العرض: 50 مجموعات شهريا
اتصل
مفصلة وصف المنتج
اكتب: الإزاحة الإيجابية ، نوع الجذور ، النقل الجوي القدرة الجوية: 26.99-81.37 م 3 / دقيقة
تفريغ الضغط التفاضلي: 10-80KPA قوة المحرك: 15-90 كيلوواط
تتحمل التفريغ: DN250 (10 بوصة) نوع التبريد: هواء
تطبيق:: التهوية ، الغسيل العكسي ، النقل الهوائي ، مطبق لمعالجة المياه ، الأسمنت ، تنظيف الأنابيب ، محطة تولي المواد الرئيسية: الحديد الزهر
تسليط الضوء:

منفاخ نمط الجذور عالي الضغط

,

منفاخ ذو 3 جذور فصية

,

منفاخ عالي الضغط 3 جذور الفص



DN250 Three Lobe Roots Blower ، 15-132KW ، منفاخ دوراني للتبريد بالهواء 80KPA



لقد حسنت منفاخ BC الكفاءة الكاملة للحرارة الثابتة بالإضافة إلى الكفاءة الحجمية وتوفر هواءًا رائعًا

القدرة مقابل خصائص الضغط.



نموذج

BC9020

سعة الهواء

26.99 - 81.37 م3/ دقيقة

تفريغ الضغط التفاضلي

10-80 كيلو باسكال

سرعة الدوران

700-1500 دورة في الدقيقة

نوع المحرك

15KW-132KW

380/400/415 / 440V ، 3 مراحل ، 50 / 60HZ ، محرك التردد متاح أيضًا

ماركة المحرك

اساسي: محرك Siemens Beide أو Wannan

محرك سيمنز و ABB لخيارك

نوع التثبيت

المعيار: النوع الأفقي.

النوع العمودي متاح لخيارك

اللون حسب الطلب ، معيار RAL6011

NW من منفاخ بدون محرك

1310 كجم

حجم التعبئة تقريبا.

2.62 * 1.78 * 2.45 م (الطول * العرض * الارتفاع)





سمات:

1. لا تحتاج منفاخ الفصوص الثلاثة BC إلى مبرد مائي ضمن ضغط مرتفع بمقدار 80 كيلو باسكال.

2. يتم إستخدام التروس الحلزونية من أجل نقل أكثر إستقراراً.

3. من خلال اعتماد ملف تعريف خاص للدوار ، يمكن الحفاظ على الفجوة بين الدوارات ثابتة ،

مما يجعل الكفاءة أعلى.

4. يتم التحكم في دقة الدوارات بشكل كامل من خلال الإنتاج الضخم على آلات NC الدقيقة.

تكون الدوارات خالية تقريبًا من الاهتزازات لأنها متوازنة ديناميكيًا في مرحلة التصنيع

سابقا.

5. يتم اعتماد تروس التوقيت الحلزونية ليس فقط لإطالة عمر الاستخدام ولكن أيضًا لتقليل الضوضاء.



ورقة المعلمة

نموذج ميناء ديا
(مم)
سرعة سعة المدخل (م 3 / دقيقة) وقوة العمود (KW)
0.1 كجم / سم 2 0.2 كجم / سم 2 0.3 كجم / سم 2 0.4 كجم / سم 2
1000 مم 2000 مم 3000 مم 4000 مم
0.01 ميجا باسكال 0.02 ميجا باسكال 0.03 ميجا باسكال 0.04 ميجا باسكال
دورة في الدقيقة م 3 / دقيقة كيلوواط م 3 / دقيقة كيلوواط م 3 / دقيقة كيلوواط م 3 / دقيقة كيلوواط
BC9020 250 (10 بوصات) 700 35.04 12.11 32.72 18.99 30.93 25.36 29.48 29.05
850 43.73 14.71 41.41 23.06 39.61 30.80 38.17 35.28
1000 52.41 17.30 50.10 27.12 48.30 36.23 46.85 41.50
1150 61.10 19.90 58.78 31.19 56.99 41.67 55.54 47.73
1250 66.89 21.63 64.58 33.90 62.78 45.29 61.33 51.88
1400 75.58 24.22 73.26 37.97 71.47 50.73 70.02 58.10
1500 81.37 25.95 79.05 40.69 77.26 54.35 75.81 62.25



نموذج ميناء ديا
(مم)
سرعة سعة المدخل (م 3 / دقيقة) وقوة العمود (KW)
0.5 كجم / سم 2 0.6 كجم / سم 2 0.7 كجم / سم 2 0.8 كجم / سم 2
5000 مم 6000 مم 7000 مم 8000 مم
0.05 ميجا باسكال 0.06 ميجا باسكال 0.07 ميجا باسكال 0.08 ميجا باسكال
دورة في الدقيقة م 3 / دقيقة كيلوواط م 3 / دقيقة كيلوواط م 3 / دقيقة كيلوواط م 3 / دقيقة كيلوواط
BC9020 250 (10 بوصات) 700 28.15 35.91 26.99 42.76
850 36.83 43.60 35.68 51.93
1000 45.52 51.30 44.36 61.09 43.26 70.89 42.28 80.68
1150 54.21 58.99 53.05 70.26 51.95 81.52 50.97 92.79
1250 60.00 64.12 58.84 76.37 57.74 88.61 56.76 100.86
1400 68.69 71.81 67.53 85.53 66.43 99.24 65.44 112.96
1500 74.48 76.94 73.32 91.64 72.22 106.33 71.24 121.03





هيكل الجسم الرئيسي للمنفاخ


DN250 15-132KW 80KPA تبريد الهواء الروتاري منفاخ نمط الجذور 0





رقم.

جزء اسم

الكمية.



رقم.

جزء اسم

الكمية.



رقم.

جزء اسم

الكمية.

1

موطئ قدم

2



9

غطاء الطرف الأيسر

1



17

خزان النفط

1

2

مسدس الترباس

4



10

دبوس مستدير

4



18

هيأ

2

3

ختم مانع الغبار

1



11

غلاف

1



19

مفتاح

2

4

محرك المكره

1



12

ختم الزيت

4



20

كم محوري

2

5

تحمل

2



13

غطاء الطرف الأيمن

1



21

تحمل

2

6

المكره مدفوعة

2



14

بولت

16



22

لوحة تحمل

2

7

كوب الغبار

1



15

استراحة

1



23

وسادة قابلة للتعديل

عديد

8

دهن الحلمة

2



16

بولت

8



24

الجوز المغناطيسي

1





تجميع رسم حزمة المنفاخ



DN250 15-132KW 80KPA تبريد الهواء الروتاري منفاخ نمط الجذور 1





العرض القياسي للنطاق



1. منفاخ رمح عارية

2. صمام تخفيف الضغط

3.صمام عدم رجوع الرقاقة (نوع رفيع)

4. مدخل كاتم الصوت (مع مرشح الهواء)

5. كاتم الصوت منفذ

6.قاعدة عامة (بغطاء حزام)

7. مطاط مرن وصدمة وسادة

8. بكرة المحرك

9. مقياس الضغط

10. V- الحزام

11. البراغي والصواميل وأجزاء التوصيل الأخرى

12. محرك كهربائي
