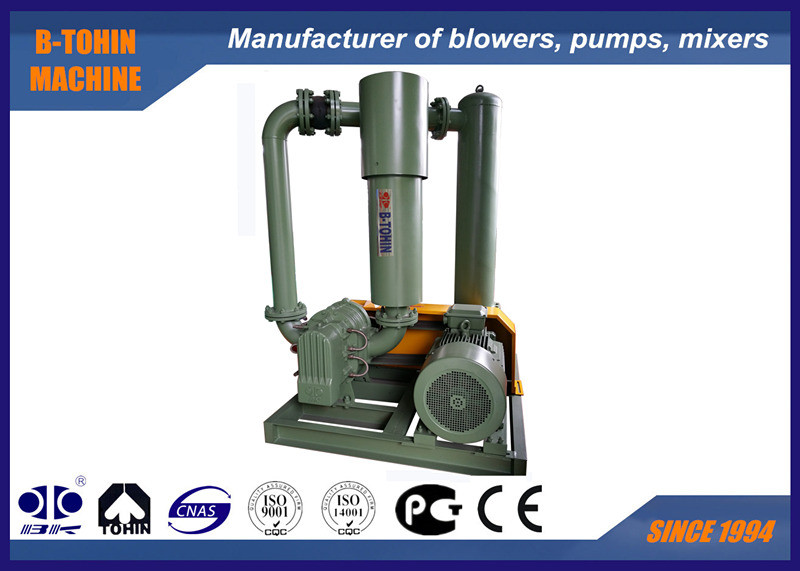

المراحل الثانية جذور منفاخ الهواء 100KPA - 150KPA لنقل الهواء الضغط العالي

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	BK
إصدار الشهادات:	ISO9001/ISO14001/CE
رقم الموديل:	BKD-2000

شروط الدفع والشحن:

الحد الأدنى لكمية:	1 مجموعة
الأسعار:	Negotiable
تفاصيل التغليف:	تصدير حالة معياريّ خشبيّ
وقت التسليم:	15 إلى 30 أيام عمل، يعتمد على كمية النظام والمواصفات
القدرة على العرض:	50 مجموعات شهريا

اتصل

مفصلة وصف المنتج

نوع:	جذور منفاخ الهواء ، ثلاث فصوص ، مرحلتين	القدرة الجوية:	5.76-14.04 م 3 / دقيقة
ضغط التفريغ:	100-150KPA	قوة المحرك:	18.5-45 كيلو واط
تتحمل التفريغ:	DN80 (3 بوصة)	نوع الاتصال:	الحزام والبكرة
تطبيق::	التهوية ، الغسيل العكسي ، النقل الهوائي ، مطبق لمعالجة المياه ، إزالة الأنابيب ، محطة الطاقة ، إلخ.
تسليط الضوء:	الجذور نمط منفاخ , منفاخ معالجة المياه

مرحلتين منفاخ هواء الجذور 100 كيلو باسكال - 150 كيلو باسكال ، لنقل الهواء عالي الضغط

حول BKD

BKD series is a two-stage roots blower composed of two BKW blowers for achieving higher pressure than the single-stage blower's. سلسلة BKD عبارة عن منفاخ من جذور من مرحلتين يتكون من اثنين من منفاخ BKW لتحقيق ضغط أعلى من منفاخ المرحلة الواحدة. Good performance is promised by a middle cooling system between the first and the second stage, which ensures standard temperature of airflow into the second stage blower. يتم تقديم أداء جيد من خلال نظام تبريد متوسط بين المرحلتين الأولى والثانية ، والذي يضمن درجة حرارة قياسية لتدفق الهواء إلى منفاخ المرحلة الثانية.

مواصفات

نموذج	BKD-2000
القدرة الجوية	5.76-14.04 م³/ دقيقة
تفريغ الضغط التفاضلي	100-150KPA
سرعة الدوران	850-1500 دورة في الدقيقة
حجم مياه التبريد	40 لتر / دقيقة
نوع المحرك	18.5-45 كيلو واط 380/400/415/440 فولت ، 3 أطوار ، 50/60 هرتز
ماركة السيارات	المعيار: محرك Siemens Beide أو Wannan محرك سيمنز و ABB لاختيارك
نوع التثبيت	المعيار: النوع الرأسي
NW منفاخ بدون محرك	750 كجم
حجم التعبئة	1.6 * 1.5 * 2.2 م (الطول * العرض * الارتفاع)
الميزات	1. تبريد الماء للمحامل في كل من اللوحين النهائيين يقلل من درجة حرارة تشغيل المحمل. 2. المبرد الأوسط مجهز للتشغيل المستقر للمنفاخ

ورقة المعلمات

رقم الفن	سرعة (دورة في الدقيقة)		سعة المدخل (m3 / min) وقوة العمود (KW)								تبريد ماء
			1.0 كجم / سم²		1.2 كجم / سم²		1.4 كجم / سم²		1.5 كجم / سم²
			10000mH₂يا		12000 مللي أمبير₂يا		14000 مللي أمبير₂يا		15000 مللي أمبير₂يا
			0.098 ميجا باسكال		0.118 ميجا باسكال		0.137 ميجا باسكال		0.147 ميجا باسكال
	agestage	agestage	م³/ دقيقة	كيلوواط	م³/ دقيقة	كيلوواط	م³/ دقيقة	كيلوواط	م³/ دقيقة	كيلوواط	لتر / دقيقة
BKD-2000 منفذ ديا: 80 (3 ") تتكون من BKW6008 + BKW6005	850	850	6.42	16.43	6.11	18.33	5.84	20.73	5.76	22.04	40
	1000	1000	8.17	19.33	7.87	21.57	7.60	24.39	7.52	25.92
	1150	1150	9.93	22.22	9.63	24.80	9.36	28.05	9.28	29.81
	1250	1250	11.11	24.16	10.80	26.96	10.53	30.49	10.45	32.40
	1400	1400	12.87	27.06	12.56	30.19	12.29	34.14	12.21	36.29
	1500	1500	14.04	28.99	13.73	32.35	13.46	36.58	13.38	38.89

تدفق الهواء ونظام التبريد

تجميع رسم حزمة المنفاخ

المراحل الثانية جذور منفاخ الهواء 100KPA - 150KPA لنقل الهواء الضغط العالي 1

العرض القياسي للنطاق

1. منفاخ الجسم الرئيسي 1
2. منفاخ الجسم الرئيسي 2
3. صمام تخفيف الضغط
4. فحص الصمام
5. كاتم الصوت مدخل (مع فلتر الهواء)
6. منفذ كاتم الصوت
7. القاعدة العامة (مع غطاء الحزام)
8. المطاط المشترك وسادة مرنة وصدمة
9. البكرة
10. مقياس الضغط
11. الحزام
12. البراغي والصواميل وأجزاء التوصيل الأخرى
13. المحرك
14. المبرد الأوسط
