الصانع المهنية لأنواع مختلفة من المنافيخ

|
| Place of Origin: | China |
| اسم العلامة التجارية: | BK |
| إصدار الشهادات: | ISO9001/ISO14001 |
| Model Number: | D50-1.7 |
| Minimum Order Quantity: | 1 set |
|---|---|
| الأسعار: | قابل للتفاوض |
| Packaging Details: | Export standard wooden case |
| Delivery Time: | 20-40 working days, depends on order amount and specification |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 10 SETS per month |
| السعة الجوية: | 50m³/دقيقة | تصريف الضغط التفاضلي: | 98kpa |
|---|---|---|---|
| قوة المحرك: | 90 كيلو واط | تجويف التفريغ: | DN200 (8 بوصة) |
| نوع التبريد: | ماء | نوع مدفوع: | اقتران |
| طلب: | معالجة مياه الصرف الصحي ، فرن الصهر ، مصنع تحضير الفحم ، تعويم المناجم ، الغاز الكيميائي ، صناعة الف | اتجاه تدفق الهواء: | عمودي وأفقي لخيار العملاء |
| درجة حرارة الإدخال.: | 20 | سرعة: | 2950 دورة/دقيقة |
| وزن المنفاخ: | 3000 كجم | ||
| إبراز: | high pressure centrifugal blower,centrifugal air blower,centrifugal air blower |
||

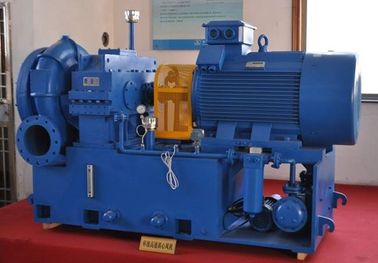

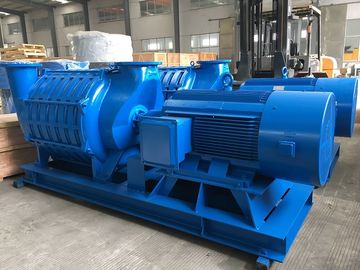

منفاخ طرد مركزي متعدد المراحل 90 كيلو واط، ضاغط هواء 70 كيلو باسكال للغسيل العكسي، 50 متر مكعب/دقيقة
حول منفاخ الطرد المركزي متعدد المراحل من سلسلة D
تم تصميم منفاخ الطرد المركزي متعدد المراحل من سلسلة D بواسطة معهد مشهور في الصين ومهندسي B-Tohin. يحتوي المنفاخ على عدة دافعات متصلة بقضيب توصيل. يتم ضغط الهواء الداخل مرحلة بمرحلة وأخيراً يتم تفريغ سعة الهواء من المخرج.
المواصفات
|
رقم الموديل |
D50-1.7 |
|
فرق ضغط التفريغ |
70 كيلو باسكال |
|
قدرة المحرك |
90 كيلو واط |
|
سعة الهواء |
50 متر مكعب/دقيقة |
|
نوع المحرك |
380/400/415/440 فولت، 3 مراحل، 50/60 هرتز |
|
ماركة المحرك |
قياسي: محرك Siemens Beide أو Wannan محرك Siemens و ABB كخيار لك |
| السرعة | 2950 دورة في الدقيقة |
| قدرة العمود |
74 كيلو واط |
| قدرة المحرك | 90 كيلو واط |
| ضغط الدخل | 98 كيلو باسكال |
| ضغط الخرج | 68.6 كيلو باسكال |
| درجة حرارة الدخل | 20 درجة مئوية |
| الوزن | 3000 كجم |
الميزات
هيكل الهيكل الرئيسي للمنفاخ
رسم تجميع حزمة المنفاخ
الإمداد القياسي للنطاق
1. الهيكل الرئيسي للمنفاخ
2. كاتم صوت المدخل (مع مرشح الهواء)
3. قاعدة عامة للمحرك والمنفاخ (بما في ذلك غطاء الاقتران)
4. صمام فراشة يدوي للمدخل
5. المحرك
6. مقياس الضغط
7. مسامير التثبيت وملحقات التوصيل
8. صمام فحص
الملحقات الاختيارية:
1. كاتم صوت المخرج
2. صمام فراشة المخرج (يدوي أو كهربائي)
3. صمام تحرير
4. كاتم صوت التحرير
5. مخفض
6. وصلة مرنة
7. حاوية صوتية
8. خزانة التحكم
أبعاد المنفاخ
| اتجاه التدفق الأفقي | |
|
| اتجاه التدفق الرأسي | |
|
1. قاعدة المنفاخ 2. الهيكل الرئيسي للمنفاخ 3. كاتم صوت المدخل 4. صمام الفراشة 5. اقتران 6. محرك كهربائي
| الموديل | الحجم (مم) | ||
| أ | ب | ج | |
| D50-1.7 | 1150 | 1285 | 2630 |
