الصانع المهنية لأنواع مختلفة من المنافيخ

|
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | BK |
| إصدار الشهادات: | ISO9001/ISO14001/CE |
| رقم الموديل: | BKW5003 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | تصدير حالة خشبية قياسية |
| وقت التسليم: | من 10 إلى 20 يوم عمل ، يعتمد على مبلغ الطلب والمواصفات |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 100 مجموعة شهريا |
| Name: | Roots Rotary Lobe Blower | Type: | Positive Displacement Roots Type, three lobes |
|---|---|---|---|
| Air capacity: | 2.53-6.21 m³/min | Discharge differential pressure: | 60-100KPA |
| Motor power: | 5.5-7.5/11-15 KW | Discharge bore: | DN65(2.5”) |
| Driven type: | motor driven, connected by belt and pulley | Installation type: | Vertical, horizontal available also |
| إبراز: | منفاخ نوع الفص الأسمدة,منفاخ نوع الفص الفولاذي,60kpa منفاخ نوع الفص |
||

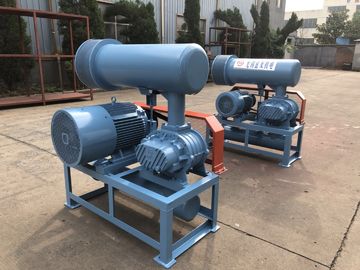

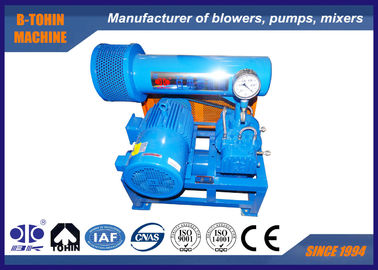

منفاخ فص دوار بجذور الهواء، DN65، أقصى ضغط 100 كيلو باسكال، منفاخ تهوية
حول BKW
يرث منفاخ الجذور من سلسلة BKW تصميم سلسلة BK. يعتمد تبريد المياه في غطاء المحمل، وهو
يمكن أن يخفض درجة حرارة المحمل وذلك لإطالة عمر خدمة المحمل وتمكين أعلى
تطبيق الضغط.
المواصفات
|
الموديل |
BKW5003 |
|
سعة الهواء |
2.53-6.21 متر3/ دقيقة |
|
فرق ضغط التفريغ |
60-100 كيلو باسكال |
|
السرعة الدورانية |
1000-2000 دورة في الدقيقة |
|
حجم مياه التبريد |
4 لتر / دقيقة |
|
نوع المحرك |
5.5-7.5 / 11-15 كيلو واط |
|
ماركة المحرك |
قياسي: محرك Siemens Beide أو Wannan |
|
نوع التركيب |
قياسي: النوع الأفقي. |
|
الوزن الصافي للمنفاخ بدون محرك |
181 كجم |
|
حجم التعبئة التقريبي |
صندوق التعبئة للمنفاخ: 1.3 * 0.95 * 0.75 متر (الطول * العرض * الارتفاع) صندوق التعبئة لملحقات المنفاخ: 1.21 * 0.53 * 0.47 متر (الطول * العرض * الارتفاع) |
الميزات
1. نوع مُحسَّن من سلسلة BK لتحقيق ضغط أعلى
2. يحدث ارتفاع درجة الحرارة في ظل التشغيل عالي الضغط، سيحل نظام تبريد المياه المشكلة ويحمي المحامل.
ورقة المعلمات
| الموديل | قطر المنفذ (مم) | السرعة | تدفق الهواء الداخل (متر مكعب / دقيقة) وقوة العمود (كيلو واط) (م3/ دقيقة) | |||||||||||
| 0.6 كجم / سم2 | 0.7 كجم / سم2 | 0.8 كجم / سم2 | 0.9 كجم / سم2 | 1.0 كجم / سم2 | التبريد ماء |
|||||||||
| 6000 ممH2O | 7000 ممH2O | 8000 ممH2O | 9000 ممH2O | 10000 ممH2O | ||||||||||
| 0.06 ميجا باسكال | 0.07 ميجا باسكال | 0.08 ميجا باسكال | 0.09 ميجا باسكال | 0.1 ميجا باسكال | ||||||||||
| دورة في الدقيقة | م3/ دقيقة | كيلو واط | م3/ دقيقة | كيلو واط | م3/ دقيقة | كيلو واط | م3/ دقيقة | كيلو واط | م3/ دقيقة | كيلو واط | لتر / دقيقة | |||
| BKW5003 | 65 (2.5") | 1000 | 2.31 | 4.59 | 2.18 | 5.45 | 4 | |||||||
| 1150 | 2.89 | 5.28 | 2.76 | 6.27 | 2.65 | 7.07 | 2.53 | 7.87 | ||||||
| 1250 | 3.28 | 5.74 | 3.15 | 6.81 | 3.04 | 7.68 | 2.92 | 8.55 | ||||||
| 1350 | 3.67 | 6.19 | 3.54 | 7.36 | 3.43 | 8.30 | 3.31 | 9.24 | ||||||
| 1500 | 4.26 | 6.88 | 4.13 | 8.17 | 4.01 | 9.22 | 3.90 | 10.26 | 3.79 | 11.30 | ||||
| 1600 | 4.65 | 7.34 | 4.52 | 8.72 | 4.40 | 9.83 | 4.29 | 10.95 | 4.18 | 12.06 | ||||
| 1750 | 5.23 | 8.03 | 5.10 | 9.54 | 4.99 | 10.75 | 4.87 | 11.97 | 4.77 | 13.19 | ||||
| 1850 | 5.62 | 8.49 | 5.50 | 10.08 | 5.38 | 11.37 | 5.27 | 12.66 | 5.16 | 13.94 | ||||
| 2000 | 6.21 | 9.18 | 6.08 | 10.90 | 5.96 | 12.29 | 5.85 | 13.68 | 5.75 | 15.07 | ||||
هيكل جسم المنفاخ الرئيسي
اتجاه تدفق مياه التبريد
رسم تجميع حزمة المنفاخ
الإمداد القياسي للنطاق
1. منفاخ العمود
2. كاتم صوت المدخل (مع مرشح الهواء)
3. كاتم صوت المخرج
4. صمام تخفيف
5. صمام فحص
6. وصلة مرنة
7. مقياس الضغط
8. بكرة
9. حزام V
10. غطاء الحزام
11. قاعدة المنفاخ
12. محرك كهربائي
لمزيد من التفاصيل التجارية والفنية، لا تتردد في الاتصال بنا.
