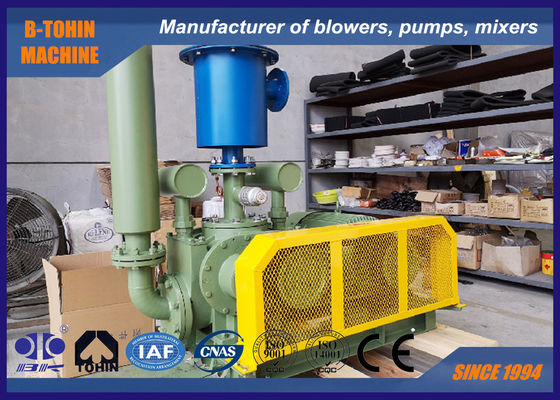

DN150 (6 ") 27.19m3 / min 45kw -70KPA مضخة فراغ منفاخ

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	BK
إصدار الشهادات:	ISO9001/ISO14001
رقم الموديل:	BV150H

شروط الدفع والشحن:

الحد الأدنى لكمية:	1 مجموعة
الأسعار:	قابل للتفاوض
تفاصيل التغليف:	<i>Export standard wooden caseAbout BKW BKW series roots blower inherits the design of BK series.</i
وقت التسليم:	5 إلى 20 يوم عمل ، يعتمد على كمية الطلب والمواصفات
شروط الدفع:	L / C ، T / T
القدرة على العرض:	80 مجموعة شهريا

مفصلة وصف المنتج

Type:	vacuum sauction, roots type	السعة الجوية:	18.25-32.25m3/دقيقة
تفريغ الضغط التفاضلي:	-50kpa ~ -70kpa	قوة المحرك:	18.5-22/30/37-45/55kw
تتحمل التفريغ:	DN150 (6 بوصات)	نوع التبريد:	هواء
Driven type:	motor driven, connected by belt and pulley
إبراز:	مضخة فراغ منفاخ الجذور 30kw , مضخة فراغ منفاخ الجذور 18.25m3 / دقيقة , مضخة فراغ منفاخ الجذور DN150

DN150 مضخة الضغط السلبي للضخ من نوع Roots18.25-32.25m3/min، 50KPA إلى -70KPA، 30-55KW

حول جهاز التفريغ BV150H

مضخة الفراغ BV150H هي نوع من مضخة الهواء من نوع Roots. يمكن أن تصل إلى مضخة الفراغ -70KPA.يستخدم على نطاق واسع لنقل الهواء الفراغ، وإذا تميزت من الأداء المستقر والكفاءة الحجمية الممتازة.

المواصفات

النموذج	BV150H
قدرة الهواء	18.25-32.25م³/دقيقة
ضغط التفريغ التفاضلي	-50 ~ -70KPA
سرعة الدوران	1330-2080 دورة في الدقيقة
نوع المحرك	18.5-22/30/37-45/55 كيلوواط 380/400/415/440 فولت، 3 مراحل، 50/60 هرتز
علامة السيارات	القياسية: محرك زيمنس بييد أو داون سيمنز و أيه بي بي محرك لخيارك
نوع المنشأة	القياسية: النوع الرأسي
N.W. من المضخة بدون محرك	545 كجم

ورقة المعلمات

النموذج	السرعة	قدرة الدخول (m3/min) وقوة العمود (KW)
		-0.5kgf/cm2		-0.55 كيلوغرام / سم2		-0.6kgf/cm2		-0.65كيلوغرام/سم2		-0.7kgf/cm2
		-5000ملم هيدروكربون		-5500 مليمتر من الهيدروجين		-6000mmH2O		-6500 مليمتر من الهيدروجين		-7000mmH2O
		-0.05Mpa		-0.055Mpa		-0.06Mpa		-0.065Mpa		-0.07Mpa
	rpm	م3/دقيقة	KW	م3/دقيقة	KW	م3/دقيقة	KW	م3/دقيقة	KW	م3/دقيقة	KW
BV150H	1330	19.06	23.02	18.83	24.46	18.6	25.9	18.25	27.34
الميناء ديا: DN150 ((6 ")	1420	20.64	24.58	20.41	26.11	20.18	27.65	19.81	29.18
	1580	23.46	27.35	23.22	29.06	22.99	30.76	22.59	32.47
	1670	25.04	28.9	24.8	30.71	24.57	32.52	24.16	34.32	23.75	36.13
	1870	28.55	32.37	28.31	34.39	28.07	36.41	27.63	38.43	27.19	40.46
	1980	30.49	34.27	30.25	36.41	30.00	38.55	29.54	40.69	29.08	42.84
	2080	32.25	36	32.00	38.25	31.76	40.50	31.28	42.75	30.81	45

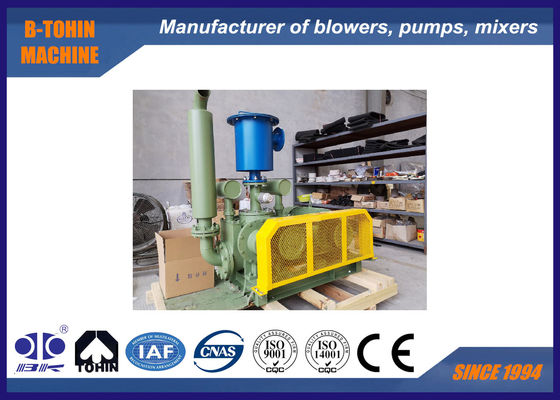

رسم تجميع حزمة المنفخ

DN150 (6 ") 27.19m3 / min 45kw -70KPA مضخة فراغ منفاخ 0

حجم البعد

ورقة أبعاد مخطط BV-H																					الوحدة: ملم
النوع	بورت ديا	قوة المحرك ((kw)	أ	ب	B1	ج	د	E	F	G	ج	ك	م	ن	0	(ب)	W	ق	T	يو	n-M16 × h	الوزن (كغ)
BV150H	(6")	18.5 ‬22	1040	800	400	120	117	1000	280	180	163	232	430.5	254.5	505	555	301	25	2007	547	6-M16×400	545
		30	1070			135
		37 ¢45	1130	900	450	115						258		370.5	620	676	305	28	573	573
		55	1180			140
الاكسسوارات القياسية تشمل:صمام الدخول،صمام الخروج،مقياس الضغط السلبي،القاعدة،غطاء الحزام،صمام الإغاثة الفراغية،الحزام المثلث.
الوزن المذكور أعلاه يخص الملحقات القياسية فقط، باستثناء المحرك.
