الصانع المهنية لأنواع مختلفة من المنافيخ
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | BK |
| إصدار الشهادات: | ISO9001/ISO14001 |
| رقم الموديل: | BK8016S |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Negotiation |
| تفاصيل التغليف: | تصدير حالة خشبية قياسية |
| وقت التسليم: | 5 إلى 20 يوم عمل ، يعتمد على كمية الطلب والمواصفات |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 100 مجموعة شهريا |
| الاسم: | مصفف جذور الثلاثة | سعة الهواء: | 15.21-47.14m3/min |
|---|---|---|---|
| الحد الأقصى لضغط التفريغ: | 60 كيلو باسكال | قوة المحرك: | 18.5-75 كيلو واط |
| تتحمل التفريغ: | DN150 (6 بوصات) | التطبيق:: | التهوية، الغسيل العكسي، النقل الهوائي، المطبق لمعالجة المياه، مصنع الأسمنت، مصنع الطباعة، إلخ. |
| المواد الأساسية: | الحديد الزهري | أصل التكنولوجيا: | الولايات المتحدة الأمريكية |
| تحمل العلامة التجارية: | العلامة التجارية الصينية ، NSK ، SKF لخيار العميل | الجهد: | 380 فولت/400 فولت/415 فولت/440 فولت/حسب الطلب |
| التكرار: | 50 هرتز/60 هرتز | ||
| تسليط الضوء: | منفاخ جذر الفصوص الثلاثة,منفاخ الفراغ ثلاثي الفصوص,منفاخ الفراغ ثلاثي الجذور |
||

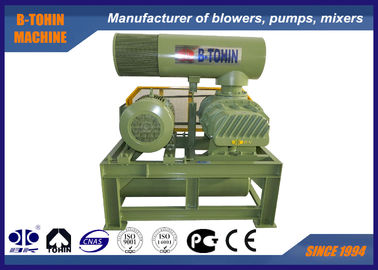

إيجابية ثلاثة أجزاء الجذور المنفخة، الضغط 10-80KPA، سرعة الدوران 700-1500rpm
يُستخدم مُنفّس الجذور على نطاق واسع في قطاع الكهرباء، النفط، صناعة الصلب، الروائح، الغذاء، تصنيع الأكسجين، الخيوط،
التعبئة الفراغية، تصنيع الورق، تربية الأحياء المائية، معالجة مياه الصرف الصحي، النقل الهوائي، الخ.
المواصفات:
|
النموذج |
BK8016S |
|
قدرة الهواء |
15.21-47.14m3/دقيقة |
|
ضغط التفريغ التفاضلي |
10-60KPA |
|
سرعة الدوران |
700-1500 دورة في الدقيقة |
|
نوع المحرك |
18.5KW-90KW 380/400/415/440V، 3PHASES، 50/60HZ، محرك التردد متوفر أيضاً |
|
علامة السيارات |
القياسية: محرك زيمنس بييد أو داون سيمنز و أيه بي بي محرك لخيارك |
|
نوع المنشأة |
معيار: نوع أفقي النوع الرأسي المتاح لخيارك |
| اللون | مخصصة، معيار RAL6011 |
|
N.W. من المضخة بدون محرك |
730 كجم |
|
حجم العبوة تقريباً |
2.1*1.5*2.35 (طول*عرض*ارتفاع) |
| النموذج | قطر الميناء (MM) | السرعة | تدفق الهواء في المدخل (m3/min) وقوة العمود ((KW) | |||||||||||||||
| 0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | 0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8 كيلوغرام/سم2 | |||||||||||
| 1000mmH2أوه | 2000mmH2أوه | 3000mmH2أوه | 4000 ملم ساعة2أوه | 5000 ملم في الساعة2أوه | 6000mmH2أوه | 7000mmH2أوه | 8000mmH2أوه | |||||||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||||||
| rpm | م3/دقيقة | KW | م3/دقيقة | KW | م3/دقيقة | KW | م3/دقيقة | KW | م3/دقيقة | KW | م3/دقيقة | KW | م3/دقيقة | KW | م3/دقيقة | KW | ||
| BK8016S | 150 (6") | 700 | 20.17 | 11.16 | 18.75 | 13.93 | 17.67 | 16.69 | 16.75 | 19.45 | 15.94 | 22.21 | 15.21 | 24.98 | ||||
| 850 | 25.23 | 13.55 | 23.81 | 16.91 | 22.72 | 20.26 | 21.81 | 23.62 | 21.00 | 26.97 | 20.27 | 30.33 | 19.59 | 33.68 | ||||
| 1000 | 30.29 | 15.95 | 28.87 | 19.89 | 27.78 | 23.84 | 26.86 | 27.79 | 26.05 | 31.73 | 25.32 | 35.68 | 24.65 | 39.63 | 24.02 | 43.57 | ||
| 1150 | 35.34 | 18.34 | 33.93 | 22.88 | 32.84 | 27.42 | 31.92 | 31.95 | 31.11 | 36.49 | 30.38 | 41.03 | 29.71 | 45.57 | 29.08 | 50.11 | ||
| 1250 | 38.72 | 19.93 | 37.30 | 24.87 | 36.21 | 29.80 | 35.29 | 34.73 | 34.48 | 39.67 | 33.75 | 44.60 | 33.08 | 49.53 | 32.45 | 54.47 | ||
| 1400 | 43.77 | 22.33 | 42.35 | 27.85 | 41.26 | 33.38 | 40.35 | 38.90 | 39.54 | 44.43 | 38.81 | 49.95 | 38.14 | 55.48 | 37.51 | 61.00 | ||
| 1500 | 47.14 | 23.92 | 45.72 | 29.84 | 44.64 | 35.76 | 43.72 | 41.68 | 42.91 | 47.60 | 42.18 | 53.52 | 41.51 | 59.44 | 40.88 | 65.36 | ||
الخصائص:
1أدوات التوقيت ذات النوع المزدوج لتشغيل سلس
2التكامل والمرونة في التثبيت يمنح المستخدمين المزيد من الخيارات.
3. تبني هيكل متكامل من المروحة ، أكثر استقرارا في التشغيل.
4تبني أغطية زيت مستوردة مصنوعة من المطاط الفلوريكي، والذي لديه مقاومة جيدة للارتداء ومقاومة لدرجات الحرارة العالية.
5اهتزازات صغيرة واستهلاك طاقة اقتصادي
ورقة المعلمات
معايير التصنيع
يتم تصنيع المنتجات المقدمة من قبل المورد وفقاً للمعايير التالية:
JISB8341-1995 "منهج اختبار وتفتيش ضاغط النقل"
JB/T8941.1-1999 "شروط لجهاز تنفيس الجذور للتطبيق العام"
JB/T8941.2-1999 "منهج اختبار الأداء لجهاز تنفيس الجذور للتطبيق العام"
GB / T 13306-91 GB / T 13306-91 "لوحة الاسم"
هيكل الجسم الرئيسي للمنفخ
|
لا، لا، لا |
اسم الجزء |
كمية. |
|
لا، لا، لا |
اسم الجزء |
كمية. |
|
لا، لا، لا |
اسم الجزء |
كمية. |
|
1 |
أقدام |
2 |
|
9 |
غطاء نهاية اليسار |
1 |
|
17 |
خزان الزيت |
1 |
|
2 |
المسامير السادسة |
4 |
|
10 |
عقدة مستديرة |
4 |
|
18 |
المعدات |
2 |
|
3 |
الختم المضاد للغبار |
1 |
|
11 |
السكن |
1 |
|
19 |
المفتاح |
2 |
|
4 |
محرك الدفع |
1 |
|
12 |
غطاء النفط |
4 |
|
20 |
غطاء محوري |
2 |
|
5 |
محمول نهاية القيادة |
2 |
|
13 |
الغطاء الأيمن |
1 |
|
21 |
محامل نهاية العدادات |
2 |
|
6 |
محرك الدفع |
2 |
|
14 |
السلك |
16 |
|
22 |
لوحة المحامل |
2 |
|
7 |
غطاء الغبار |
1 |
|
15 |
التنفس |
1 |
|
23 |
وسادة قابلة للتعديل |
عدة |
|
8 |
الحلمة الدهنية |
2 |
|
16 |
المسمار التركيب |
8 |
|
24 |
المكسرات المغناطيسية |
1 |

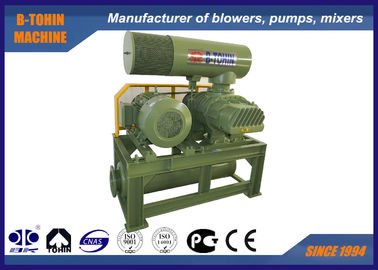

رسم تجميع حزمة المنفخ
إمدادات النطاق القياسية
1. منفخة العمود العارية
2صمام التخفيف
3. صمام الاختبار للوافير من نوع الطين
4صامتة المدخل ((مع مرشح الهواء)
يتم اعتماد صامت التخفيف للقضاء أساسا على ضوضاء تدفق الهواء في مدخل المنفخ. يتم لحامها بواسطة الأسطوانة الخارجية، الأسطوانة الداخلية، والفلانج وأجزاء أخرى،ويتم وضع مادة امتصاص الصوت بين الأسطوانات الداخلية والخارجية لخفيفة الوزنالمقاومة المنخفضة و أفضل تأثير تخفيض الضوضاء الصوتية مصنوعة من الفولاذ A3
5. صامت التفريغ
6المضخة و قاعدة المحرك (مع غطاء الحزام)
7. المفاصل المرنة المطاطية ومدفعة الصدمات
8. عجلة محرك
9. مقياس الضغط
10حزام " V "
11. المسامير والمحار وأجزاء الاتصال الأخرى
12محرك كهربائي
تتوفر أجزاء اختيارية مثل الحجرة الصوتية، خزانة التحكم، صمام بدء التشغيل التلقائي والقطع الغيارية.
