الصانع المهنية لأنواع مختلفة من المنافيخ

|
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | BK |
| إصدار الشهادات: | ISO9001/ISO14001 |
| رقم الموديل: | BKW8024S |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | تصدير حالة خشبية قياسية |
| وقت التسليم: | 5 إلى 20 يوم عمل ، يعتمد على كمية الطلب والمواصفات |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 50 مجموعة شهريا |
| Name: | Roots Rotary Lobe Blower | Type: | Positive Displacement Roots Type, three lobes |
|---|---|---|---|
| Air capacity: | 31.89-50.67 m³/min | Discharge differential pressure: | 60-80 KPA |
| Motor power: | 22-90 KW | Discharge bore: | DN200(8”) |
| Driven type: | motor driven, connected by belt and pulley | Installation type: | horizontal, vertical available also |
| إبراز: | شريط 0.8 جذور منفاخ الفصوص الدوارة,منفاخ الفصوص الثلاثية للجذور,منفاخ جذور الفصوص الثلاثية 80kpa |
||
منفاخ فص دوار بجذور الحديد الزهر، سعة 3600 متر مكعب/ساعة منفاخ فص جذري
منفاخ الجذور هو نوع من المنفاخ الحجمي الذي تشكل فيه سعة الهواء والثورة نسبة. كل دوران لمنفاخ من النوع ثلاثي الفصوص يحتاج إلى ثلاثة أضعاف شفط الهواء وتفريغ الهواء من النوع ثنائي الفصوص. بالمقارنة مع منفاخ من النوع ثنائي الفصوص، يتميز منفاخ الجذور ثلاثي الفصوص بخصائص النبض المنخفض للهواء والتشغيل الأكثر استقرارًا.
يحتوي على فصين على محملين متوازيين. توجد مساحات صغيرة جدًا بين الفصوص، وغلاف بيضاوي بالإضافة إلى كل فص. دوران الفصوص بسرعة موحدة في اتجاهات معاكسة يجعل كمية معينة من الهواء تدور حول الغلاف و الفصوص تنقل من جانب الشفط إلى جانب التفريغ.
المواصفات
|
الموديل |
BKW8024S |
|
سعة الهواء |
31.89-50.67 متر3/دقيقة |
|
ضغط التفاضل للتفريغ |
60-80 كيلو باسكال |
|
السرعة الدورانية |
800-1100 دورة في الدقيقة |
|
حجم ماء التبريد |
15 لتر/دقيقة |
|
نوع المحرك |
22-90 كيلو واط |
|
ماركة المحرك |
قياسي: محرك سيمنز بيد أو محرك وانان |
|
نوع التركيب |
قياسي: النوع الأفقي. |
|
الوزن الصافي للمنفاخ بدون محرك |
800 كجم |
|
حجم التعبئة تقريبًا. |
2.28*1.51*2.45 متر (طول*عرض*ارتفاع) |
الميزات
1. تحسين منحنيات الدوار لتوفير الطاقة بنسبة 15 إلى 25%
2. يتمتع منفاخ الجذور BKW بأداء إحكام جيد باستخدام مادة إحكام مطاط الفلور.
3. دقة التروس هي الفئة الخامسة، والأجزاء الرئيسية يتم تشغيلها بواسطة NC لضمان التشغيل السلس.
4. اهتزاز منخفض بسبب التوازن الديناميكي الدقيق.
5. الهواء المنقول نظيف وخالٍ من الزيت أو الغبار.
ورقة المعلمات
| الموديل | قطر المنفذ (مم) | السرعة | تدفق الهواء الداخل (متر مكعب/دقيقة) وقوة العمود (كيلو واط) (متر3/دقيقة) | |||||||||||
| 0.6 كجم/سم2 | 0.7 كجم/سم2 | 0.8 كجم/سم2 | 0.9 كجم/سم2 | 1.0 كجم/سم2 | التبريد ماء |
|||||||||
| 6000 ممH2O | 7000 ممH2O | 8000 ممH2O | 9000 ممH2O | 10000 ممH2O | ||||||||||
| 0.06 ميجا باسكال | 0.07 ميجا باسكال | 0.08 ميجا باسكال | 0.09 ميجا باسكال | 0.1 ميجا باسكال | ||||||||||
| دورة في الدقيقة | متر3/دقيقة | كيلو واط | متر3/دقيقة | كيلو واط | متر3/دقيقة | كيلو واط | متر3/دقيقة | كيلو واط | متر3/دقيقة | كيلو واط | لتر/دقيقة | |||
| BKW8024S | 200 (8") | 800 | 33.69 | 46.25 | 32.76 | 51.61 | 31.89 | 56.97 | 15 | |||||
| 850 | 36.52 | 49.14 | 35.59 | 54.84 | 34.72 | 60.53 | ||||||||
| 900 | 39.35 | 52.03 | 38.42 | 58.06 | 37.56 | 64.09 | ||||||||
| 1000 | 45.01 | 57.82 | 44.08 | 64.51 | 43.22 | 71.21 | ||||||||
| 1100 | 50.67 | 63.60 | 49.74 | 70.96 | 48.88 | 78.33 | ||||||||

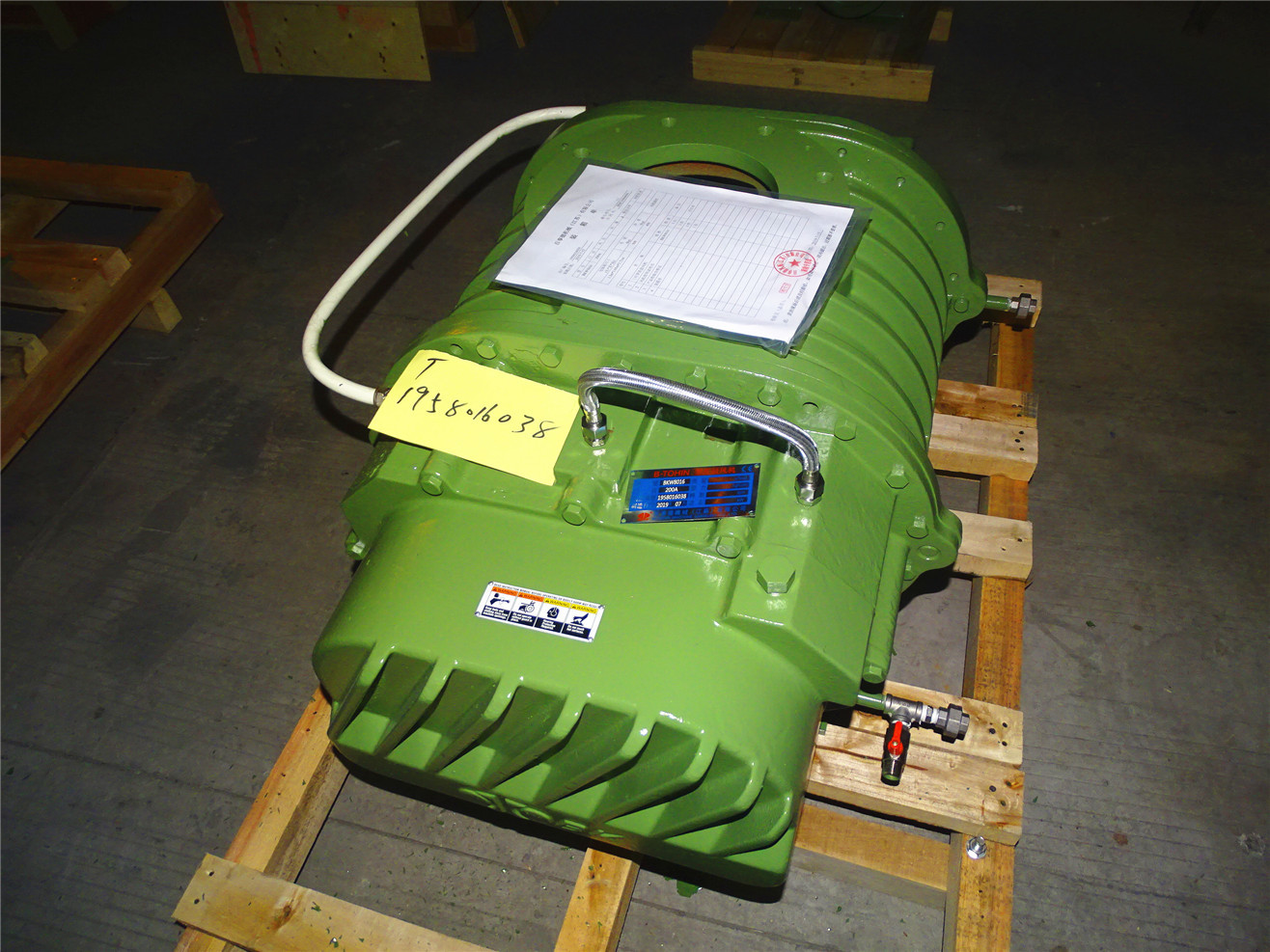

هيكل الجسم الرئيسي للمنفاخ
اتجاه تدفق ماء التبريد

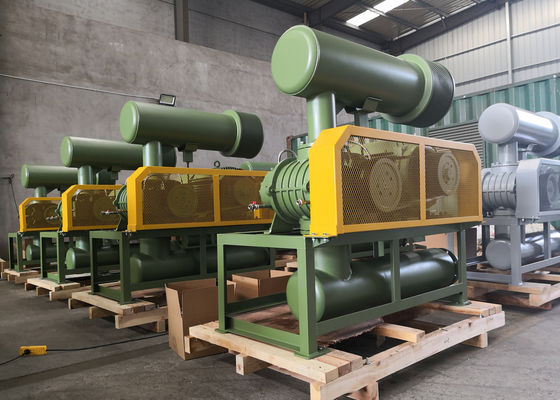

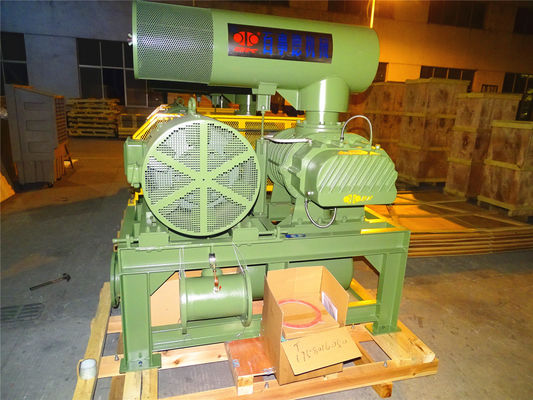

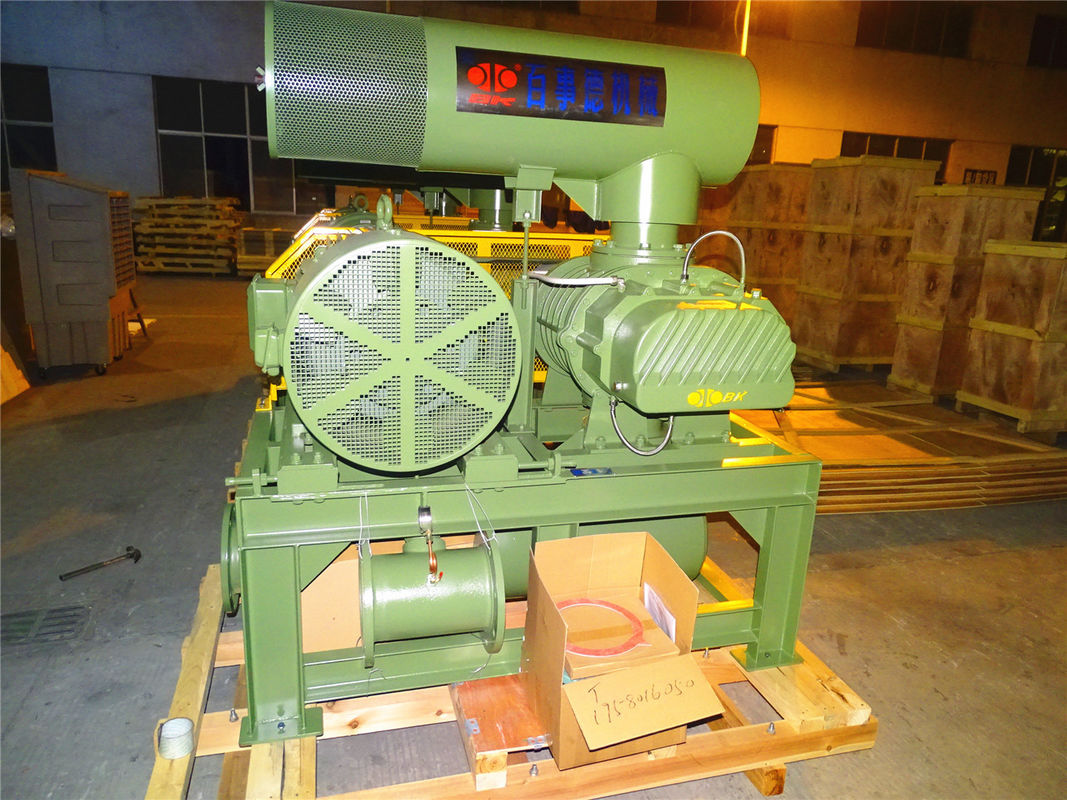

رسم تجميع لعبوة المنفاخ
الإمداد القياسي للنطاق
1. منفاخ العمود
2. كاتم صوت المدخل (مع مرشح الهواء)
3. كاتم صوت المخرج
4. صمام التنفيس
إنه جهاز أمان في النظام. عندما يعمل النظام بشكل غير طبيعي وتكون المقاومة أعلى من القيمة المقدرة، يفتح صمام تخفيف الضغط لتصريف الهواء من صمام تخفيف الضغط لمنع المنفاخ والمحرك من التحميل الزائد.
5. صمام التحقق
يستخدم لمنع التدفق العكسي للهواء عالي الضغط في النظام أثناء الإغلاق. يمكن أن يتسبب التدفق العكسي في انعكاس المنفاخ ثم يتسبب في أعطال المنفاخ. جسم الصمام مصنوع من الحديد الزهر.
6. وصلة مرنة
7. مقياس الضغط
8. بكرة المنفاخ وبكرة المحرك
9. سير V
10. غطاء الحزام
11. قاعدة عامة
12. المحرك
