الصانع المهنية لأنواع مختلفة من المنافيخ

|
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | B-TOHIN/BK |
| إصدار الشهادات: | ISO9001 / ISO14001 |
| رقم الموديل: | BKW9020S |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| تفاصيل التغليف: | حالة خشبية قياسية تم تصديرها |
| وقت التسليم: | 30 يوم عمل بعد تلقي الدفع المقدم |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 500 مجموعة / شهر |
| الاسم: | مصفف جذور الثلاثة | تدفق الهواء: | 42.58m3/min80.18m3/min |
|---|---|---|---|
| الضغط: | 0.1-0.8kgf/cm² | الحزمة: | حالة خشبية المصدرة |
| نوع التبريد: | ماء | الدرجة التلقائية: | أوتوماتيكي ، نصف أوتوماتيكي |
| نوع التغليف: | القضية | عدد دورات المنفاخ في الدقيقة: | 1000-1600 |
| التطبيق: | معالجة مياه الصرف الصحي | نوع التثبيت:: | أفقي أو عمودي |
| إبراز: | DN250 منفاخ جذور الفصوص الثلاثية,منفاخ جذور الفصوص الثلاثية للتبريد بالمياه,منفاخ جذور الضغط العالي 80Kpa |
||

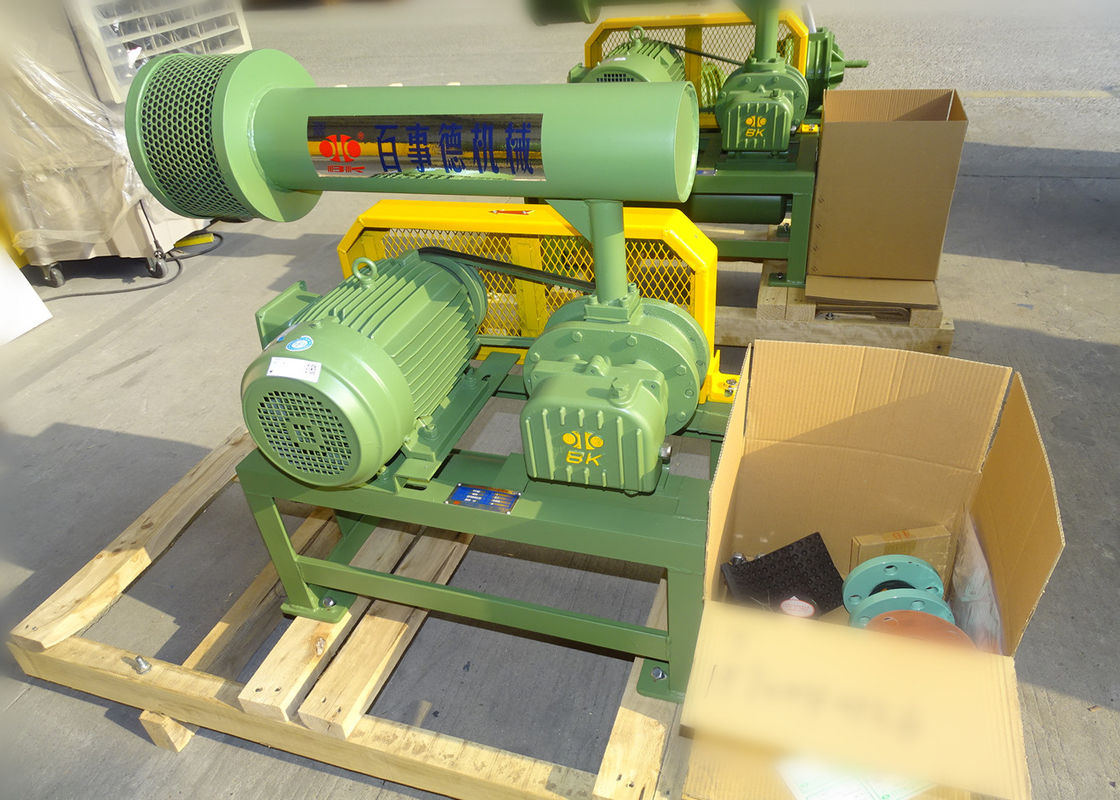

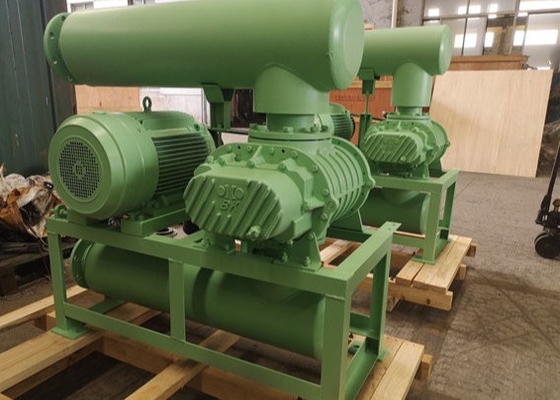

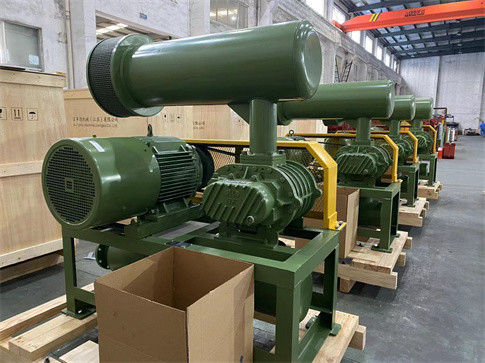

DN200 BKW9020S جذر تنفخ الماء التبريد
BKW9020S Roots Blower يرث معظم المكونات من BK9020 ، فإنه يعتمد تبريد الماء في غطاء المحامل ، والذي يمكن أن يقلل من درجة حرارة المحامل عند العمل ويمدد العمر الطويل ،حجم الحفرة هو DN250، والتي يمكن أن تولد قدرة أكبر مناسبة لمصانع الاسمنت ومحطات الطاقة.
1أدوات التوقيت ذات النوع المزدوج لتشغيل سلس
2التكامل والمرونة في التثبيت يمنح المستخدمين المزيد من الخيارات.
3- هيكل متكامل للمحرك والعمود لتشغيل أكثر استقرارا وسلاسة
4تبني أغطية زيت مستوردة مصنوعة من المطاط الفلوريكي مع مقاومة كبيرة للارتداء ومقاومة لدرجات الحرارة العالية.
5ضوضاء منخفضة، اهتزازات منخفضة واستهلاك الطاقة.
المواصفات:
| ضغط التفريغ التفاضلي | 60-100KPA |
| قدرة الهواء | 42.58m3/Min-80.18m3/Min |
| سرعة الدوران | 1000 دورة في الدقيقة إلى 1500 دورة في الدقيقة |
| نوع المحرك | 75 كيلوواط-160 كيلوواط 380/400/415/440 فولت، 3 مراحل، 50/60 هرتز |
| علامة السيارات | القياسية: محرك زيمنس بييد أو داون سيمنز و أيه بي بي محرك لخيارك |
| نوع المنشأة | النوع القياسي: الأفقي النوع الرأسي المتاح لخيارك |
| N.W. من المضخة بدون محرك | 1310 كجم |
| حجم العبوة تقريباً | 2.62*1.78*2.60م (طول*عرض*ارتفاع) |
المعلمات
| النموذج | قطر الميناء (MM) | السرعة | تدفق الهواء في المدخل (m3/min) وقوة العمود ((KW)) ((m)3/ دقيقة) | |||||||||||
| 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8 كيلوغرام/سم2 | 0.9kgf/cm2 | 1.0kgf/cm2 | التبريد الماء |
|||||||||
| 6000mmH2أوه | 7000mmH2أوه | 8000mmH2أوه | 9000mmH2أوه | 10000mmH2أوه | ||||||||||
| 0.06Mpa | 0.07Mpa | 0.08Mpa | 0.09Mpa | 0.1Mpa | ||||||||||
| rpm | م3/دقيقة | KW | م3/دقيقة | KW | م3/دقيقة | KW | م3/دقيقة | KW | م3/دقيقة | KW | L/min | |||
| BKW9020S | 200 (8") | 1000 | 44.70 | 59.00 | 43.60 | 65.83 | 42.58 | 72.66 | 41.62 | 79.49 | 40.72 | 86.33 | 15 | |
| 1050 | 47.61 | 61.95 | 46.52 | 69.12 | 45.50 | 76.29 | 44.54 | 83.47 | 43.64 | 90.64 | ||||
| 1150 | 53.50 | 66.49 | 52.57 | 74.19 | 51.71 | 81.89 | 50.90 | 89.59 | 50.13 | 97.29 | ||||
| 1250 | 59.17 | 72.27 | 58.24 | 80.64 | 57.37 | 89.01 | 56.56 | 97.38 | 55.79 | 105.75 | ||||
| 1400 | 67.66 | 80.94 | 66.73 | 90.32 | 65.86 | 99.69 | 65.05 | 109.07 | 64.28 | 118.44 | ||||
| 1500 | 73.32 | 86.72 | 72.39 | 96.77 | 71.52 | 106.81 | 70.71 | 116.86 | 69.94 | 126.90 | ||||
| 1600 | 78.98 | 92.51 | 78.05 | 103.22 | 77.19 | 113.93 | 76.37 | 124.65 | 75.60 | 135.36 | ||||
وصف أجزاء المنفخ:
| الغلاف | مصنوعة من حديد الصب HT200 هيكل نهائي اعتمدت لتحسين الكفاءة، مرة واحدة معالجة من قبل مركز CNC بدقة عالية |
| الدوار (الجذع والمحرك) | مصنوع من حديد الصب QT500 يتم صب الدفة والعمود كجزء لا يتجزأ. تبني الجهاز الجهاز الجهاز الجهاز الجهاز الجهاز لتحقيق دقة عالية |
| محامل نهاية العدادات | مصنوع من GCr15 العلامة التجارية NSK، سلسلة مزدوجة من محامل الكرات الزاويةقادرة على تحمل الحمل المحوري |
| محمول نهاية القيادة | مصنوع من GCr15 العلامة التجارية NSK، محملات الدوار الأسطوانية |
| المعدات | مصنوع من 20CrMnTi هيكل الحاجز لتشغيل سلس أكثر |
| غطاء النفط | مصنوعة من المطاط الفلور يتحمل درجة حرارة عالية وله عمر أطول. |
مبدأ العمل
مدفع الجذور هو مدفع مكعب ، وهو يفرز كمية ثابتة من الهواء متناسبة مع سرعة دورانها. في كل دوران ، هناك فقرات اثنتان لإنهاء ثلاث مرات امتصاص وتفريغ الهواء.بالمقارنة مع اثنين من الفصوص تنفّس، هو من نبضات الهواء أقل، وتغير الحمل أصغر، قوة أعلى، ضوضاء أقل والاهتزاز.
عمودين متوازين لهما ثلاثة أوراق كل منها، جميع الأوراق تبقي مساحة صغيرة مع بعضها البعض والسكن في الداخل.سيتم امتصاص هواء معين في المدخل ونقل من السطح الداخلي للمحفظة إلى منفذ شحن المضخة.
سيتم تدوير عمودين بواسطة أدوات التوقيت ، لا يوجد أي لمسة بين الفصوص ، لذلك يمكن تدويره بسرعة عالية دون أي تزيين في الداخل. لديها الخصائص التالية:ببساطة التكوين؛ تشغيل بسلاسة؛استقرار الأداء الجيد. وقد تم تطبيقه على نطاق واسع في مختلف الصناعات.
مياه التبريد:
الماء النظيف بدون مواد غريبة مطلوب
يجب أن تكون درجة حرارة الماء أقل من 40 درجة مئوية.
مقاس المخطط:
| ورقة أبعاد المخطط | الوحدة: ملم | |||||||||||||||||
النوع |
بورت ديا |
قوة المحرك |
أ | ب | ج | د | E | F | G | هـ | ك | م | ن | 0 | (ب) | ق | 4-M16 × h | الوزن (كغ) |
| BK4005 | 40 ((1.5") | 1.5 4 | 700 | 590 | 90 | 90 | 456 | 194 | 215 | 827 | 129 | 300 | 370 | 95 | 130 | 18 | 4-M16×300 | 65 |
| BK4007 | 50 (((2") | 1.5555 | 820 | 640 | 90 | 90 | 457 | 185 | 236 | 872 | 151 | 370 | 440 | 105 | 130 | 18 | 4-M16×300 | 92 |
| BK5003 | 65 ((2.5") | 5.5 ¢75 | 1190 | 940 | 90 | 200 | 532 | 172 | 200 | 1072 | 133 | 346 | 410 | 115 | 190 | 18 | 4-M16×300 | 171 |
| 11 ¢15 | 474 | 538 | ||||||||||||||||
| BK5006 | 100 ((4") | 5.5 ¢75 | 1220 | 980 | 90 | 228 | 592 | 199 | 234 | 1216 | 170 | 369 | 433 | 150 | 230 | 18 | 4-M16×300 | 204 |
| 11 ¢15 | 489 | 553 | ||||||||||||||||
| 18.5 22 | 534 | 598 | ||||||||||||||||
| BK5009 | 100 ((4") | 5.5 ¢75 | 1255 | 984 | 110 | 192 | 608 | 204 | 272 | 1225 | 163 | 325 | 409 | 150 | 230 | 18 | 4-M16×300 | 239 |
| 11 ~ 15 | 428 | 512 | ||||||||||||||||
| 18.5 22 | 473 | 557 | ||||||||||||||||
| BK6005 | 80 (((3") | 5.5 ¢75 | 1330 | 1054 | 100 | 221 | 598 | 179 | 237 | 1162 | 161 | 332 | 406 | 135 | 200 | 18 | 4-M16×300 | 241 |
| 11 ~ 15 | 458 | 532 | ||||||||||||||||
| 18.5 22 | 493 | 567 | ||||||||||||||||
| BK6008 | 125 (((5") | 5.5 ¢75 | 1335 | 1084 | 110 | 222 | 688 | 206 | 297 | 1375 | 150 | 300 | 385 | 165 | 250 | 18 | 4-M16×400 | 290 |
| 11 ¢15 | 410 | 495 | ||||||||||||||||
| 18.5 22 | 455 | 540 | ||||||||||||||||
| 30 | 495 | 580 | ||||||||||||||||
| 37 ¢45 | 560 | 645 | ||||||||||||||||
| BK6015 | 150 (((6") | 11 22 | 1340 | 1064 | 113 | 222 | 748 | 232 | 364 | 1460 | 238 | 476 | 573 | 180 | 280 | 24 | 4-M16×400 | 380 |
| 30 | 539 | 636 | ||||||||||||||||
| 37 ¢45 | 563 | 660 | ||||||||||||||||
| BK7006 | 100 ((4") | 11 ~ 15 | 1495 | 1214 | 113 | 282 | 725 | 205 | 254 | 1432 | 198 | 489 | 563 | 150 | 230 | 18 | 4-M16×400 | 385 |
| 18.5 22 | 534 | 608 | ||||||||||||||||
| 30 | 574 | 648 | ||||||||||||||||
| 37 ¢45 | 636 | 710 | ||||||||||||||||
| BK7011 | 150 (((6") | 11 ¢15 | 1495 | 1200 | 123 | 271 | 829 | 232 | 324 | 1484 | 190 | 443 | 536 | 180 | 280 | 24 | 4-M16×400 | 477 |
| 18.5 22 30 |
457 | 550 | ||||||||||||||||
| 30 | 497 | 590 | ||||||||||||||||
| 37 ¢45 | 559 | 652 | ||||||||||||||||
| BK7018 | 200 ((8") | 11 ¢45 | 1550 | 1250 | 125 | 271 | 894 | 266 | 413 | 1660 | 279 | 558 | 647 | 190 | 350 | 24 | 4-M16×400 | 564 |
| 55 | 628 | 717 | ||||||||||||||||
| BK8016S | 150 (((6") | 30 ¢ 90 | 1658 | 1390 | 105 | 283 | 962 | 332 | 413 | 1862 | 217 | 670 | 780 | 180 | 280 | 24 | 4-M16×400 | 730 |
| BK8024S | 200 ((8") | 22 ¢90 | 1750 | 1490 | 105 | 345 | 1010 | 284 | 452 | 1890 | 334 | 780 | 875 | 190 | 350 | 24 | 4-M16×400 | 800 |
| BK9020S | 200 ((8") | 30132 | 4-M16×400 | |||||||||||||||
| BK9030S | 250 ((10") | 37 ¢90 | 2140 | 1840 | 105 | 385 | 1056 | 294 | 544 | 2118 | 344 | 808 | 918 | 230 | 360 | 38 | 4-M16×400 | 1300 |
| 110~220 | 960 | 1070 | ||||||||||||||||
| BK10027S | 300 (((12") | 37~90 | 2070 | 1750 | 105 | 375 | 1144 | 289 | 587 | 2274 | 334 | 860 | 970 | 245 | 380 | 38 | 4-M16×400 | 1600 |
| 10 ¢220 | 2210 | 1890 | 960 | 1070 | ||||||||||||||
| BK10034S | 350 ((14") | 75315 | 2255 | 1940 | 105 | 455 | 1268 | 344 | 642 | 2347 | 432 | 990 | 1100 | 260 | 440 | 38 | 4-M16×400 | 1900 |
| سيتم توفير البعد لـ BK12034 و BK12042 بشكل خاص. | ||||||||||||||||||
| (ستان)دأارد الوسيطeالسّوري تشمل:صمامات المدخل والخروج،ضغط gauالجينات، الإطار الأساسي، عجلة الهواء، المحرك البولية، بeإنه حارس الحزامeصمام (ليف) ، تحقق من الصمام | ||||||||||||||||||
| الوزن المذكور أعلاه يخص الملحقات القياسية فقط، باستثناء المحرك. | ||||||||||||||||||
