الصانع المهنية لأنواع مختلفة من المنافيخ
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | BK |
| إصدار الشهادات: | ISO9001/ISO14001/CE |
| رقم الموديل: | BK9030S |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Negotiation |
| تفاصيل التغليف: | تصدير حالة خشبية قياسية |
| وقت التسليم: | من 5 إلى 20 يوم عمل ، يعتمد على مبلغ الطلب والمواصفات |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 50 مجموعة في الشهر |
| الاسم: | مصفف جذور الثلاثة | النوع: | الإزاحة الإيجابية ، نوع الجذور ، نقل الهواء |
|---|---|---|---|
| سعة الهواء: | 71.52 متر3/دقيقة | تفريغ الضغط التفاضلي: | 80 كيلو باسكال |
| قوة المحرك: | 132 كيلو واط | تتحمل التفريغ: | DN250 (10 بوصات) |
| نوع التبريد: | هواء | التطبيق:: | تهوية ، غسيل عكسي ، نقل هوائي ، مطبق في معالجة المياه ، الأسمنت ، تنظيف الأنابيب ، محطة توليد الكهرب |
| المواد الأساسية: | الحديد الزهري | اللون: | الأبيض |
| مواد التعبئة والتغليف: | خشب | الجهد والتردد: | 380/400/415/440 فولت، 3 مراحل، 50/60 هرتز |
| تسليط الضوء: | 1100 دورة في الدقيقة منفاخ ثلاثي الفصوص,71.52 متر مكعب / دقيقة منفاخ ثلاثي الفصوص,منفاخ نمط جذور الغسل الخلفي للتهوية |
||

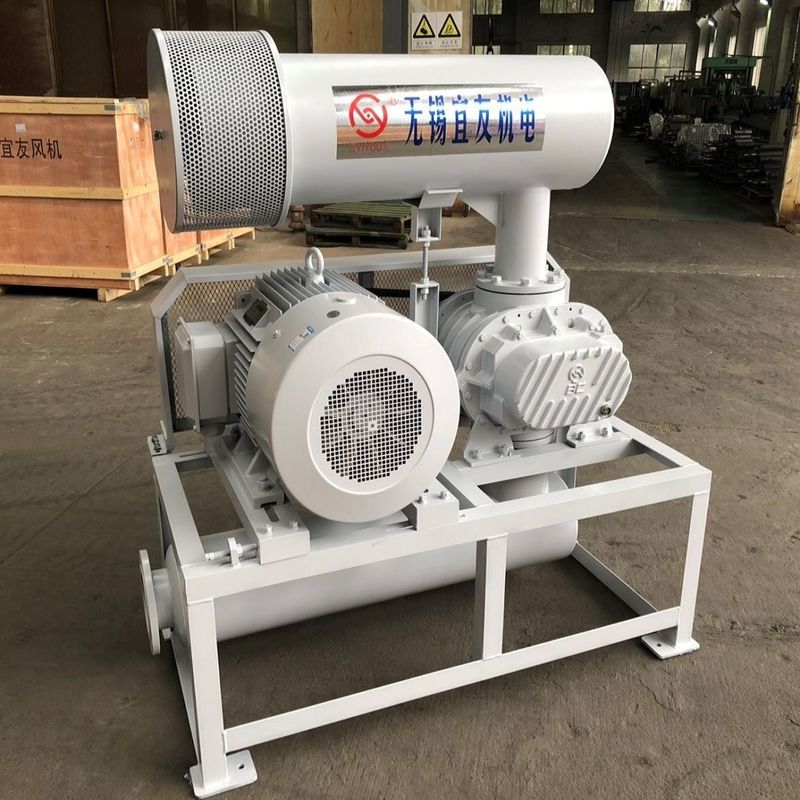

0.8بار، 132KW، 10"، 1100rpm، 71.52m3/Min ثلاثة أجزاء الجذور تنفّس للتهوية غسل الخلفي
1كفاءة عالية. يتم اعتماد منحنى محسّن للدوران لتحقيق كفاءة أعلى بكثير.
2انخفاض الاهتزاز. كما يتم اعتماد آلة التحكم الرقمية الدقيقة للآلات المعدنية الدوار، ودقة عالية
يتم تبني آلة الموازنة الديناميكية، وبالتالي لا يوجد تقريبا أي اهتزاز لتشغيل الجهاز.
3يتم اعتماد أدوات التروس والحاويات عالية الدقة من أجل حياة خدمة طويلة.
4توليد هواء نظيف بدون تلوث
5باعتبارنا أحد الشركات الصينية الرائدة في تصنيع أجهزة تنفيس الجذور ذات الثلاثة أجزاء
المواصفات:
|
النموذج |
BK9030S |
|
قدرة الهواء |
71.52م3/دقيقة |
|
ضغط التفريغ التفاضلي |
80KPA |
|
سرعة الدوران |
1100 دورة في الدقيقة |
|
نوع المحرك |
132 كيلوواط 380/400/415/440V، 3PHASES، 50/60HZ، محرك التردد متوفر أيضاً |
|
علامة السيارات |
القياسية: محرك زيمنس بييد أو داون سيمنز و أيه بي بي محرك لخيارك |
|
نوع المنشأة |
النوع القياسي: الأفقي النوع الرأسي المتاح لخيارك |
| اللون | مخصصة، معيار RAL6011 |
ورقة المعلمات
| النموذج | قطر الميناء (MM) | السرعة | تدفق الهواء في المدخل (m3/min) وقوة العمود ((KW) | |||||||||||||||
| 0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | 0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8 كيلوغرام/سم2 | |||||||||||
| 1000mmH2أوه | 2000mmH2أوه | 3000mmH2أوه | 4000 ملم ساعة2أوه | 5000 ملم في الساعة2أوه | 6000mmH2أوه | 7000mmH2أوه | 8000mmH2أوه | |||||||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||||||
| rpm | م3/دقيقة | KW | م3/دقيقة | KW | م3/دقيقة | KW | م3/دقيقة | KW | م3/دقيقة | KW | م3/دقيقة | KW | م3/دقيقة | KW | م3/دقيقة | KW | ||
| BK9030S | 250 (10") | 850 | 63.04 | 31.99 | 60.19 | 40.17 | 58.00 | 48.36 | 56.16 | 56.54 | 54.53 | 64.73 | 53.06 | 72.91 | ||||
| 1000 | 75.38 | 37.63 | 72.53 | 47.26 | 70.34 | 56.89 | 68.50 | 66.52 | 66.87 | 76.15 | 65.40 | 85.78 | 64.05 | 95.41 | 62.80 | 105.04 | ||
| 1150 | 87.72 | 43.27 | 84.87 | 54.35 | 82.68 | 65.42 | 80.84 | 76.50 | 79.21 | 87.57 | 77.74 | 98.65 | 76.39 | 109.72 | 75.14 | 120.80 | ||
| 1250 | 95.95 | 47.04 | 93.09 | 59.08 | 90.91 | 71.11 | 89.06 | 83.15 | 87.44 | 95.19 | 85.97 | 107.23 | 84.62 | 119.26 | 83.36 | 131.30 | ||
| 1400 | 108.29 | 52.68 | 105.43 | 66.16 | 103.25 | 79.65 | 101.40 | 93.13 | 99.78 | 106.61 | 98.31 | 117.64 | 96.96 | 133.58 | 95.70 | 147.06 | ||
| 1500 | 116.51 | 56.45 | 113.66 | 70.89 | 111.47 | 85.34 | 109.63 | 99.78 | 108.00 | 114.23 | 106.54 | 128.67 | 105.18 | 143.12 | 103.93 | 157.56 | ||
هيكل الجسم الرئيسي للمنفخ
|
لا، لا، لا |
اسم الجزء |
كمية. |
|
لا، لا، لا |
اسم الجزء |
كمية. |
|
لا، لا، لا |
اسم الجزء |
كمية. |
|
1 |
أقدام |
2 |
|
9 |
غطاء نهاية اليسار |
1 |
|
17 |
خزان الزيت |
1 |
|
2 |
المسامير السادسة |
4 |
|
10 |
عقدة مستديرة |
4 |
|
18 |
المعدات |
2 |
|
3 |
الختم المضاد للغبار |
1 |
|
11 |
الغلاف |
1 |
|
19 |
المفتاح |
2 |
|
4 |
محرك الدفع |
1 |
|
12 |
غطاء النفط |
4 |
|
20 |
غطاء محوري |
2 |
|
5 |
محامل |
2 |
|
13 |
الغطاء الأيمن |
1 |
|
21 |
محامل |
2 |
|
6 |
محرك الدفع |
2 |
|
14 |
السلك |
16 |
|
22 |
لوحة المحامل |
2 |
|
7 |
كأس الغبار |
1 |
|
15 |
التنفس |
1 |
|
23 |
وسادة قابلة للتعديل |
عدة |
|
8 |
الحلمة الدهنية |
2 |
|
16 |
السلك |
8 |
|
24 |
المكسرات المغناطيسية |
1 |
رسم تجميع حزمة المنفخ
إمدادات النطاق القياسية
1. منفخة العمود العارية
2صمام تخفيف الضغط
3صمام الوقاية من الوافرات (النوع النحيف)
4صامتة المدخل ((مع مرشح الهواء)
5. ضخم الصوت
6قاعدة عامة (مع غطاء الحزام)
7المفاصل المرنة المطاطية و وسادة الصدمة
8. عجلة محرك
9. مقياس الضغط
10حزام " V "
11. المسامير والمحار وأجزاء الاتصال الأخرى
12محرك كهربائي
