مكان المنشأ: | الصين |
اسم العلامة التجارية: | BK |
إصدار الشهادات: | ISO9001/ISO14001 |
رقم الموديل: | XTB20HP |
الحد الأدنى لكمية: | 1 |
---|---|
تفاصيل التغليف: | غلاف خشبي |
وقت التسليم: | 25 يوم عمل وفقًا لمواصفاتك |
شروط الدفع: | L/C، T/T |
القدرة على العرض: | 300 مجموعة / شهر |
زيوت التشحيم: | بحاجة إلى | الصيانة: | لا حاجة |
---|---|---|---|
الضغط: | 6000-8000 MMAQ | النطاق القابل للتعديل لحجم الهواء: | 11.1-14.5 متر مكعب/دقيقة |
طريقة التبريد: | تبريد الهواء | الحجم: | W800mm* D1150mm* H1350mm |
الوزن: | 395 كجم | تسريح: | 150 ملم |
تحالف: | معالجة المياه والأسمنت والنقل المادي | قوة رمح: | 20 حصان |
إبراز: | 14.5m3/min جهاز تنفيس مركزي معلق بالهواء,150DN جهاز تنفيس مركزي معلق بالهواء,مروحية توربو قوية ذات حزم الهواء,150DN Air Suspension Centrifugal Blower,Powerful air foil bearing turbo blower |
1مقدمة الآلة:

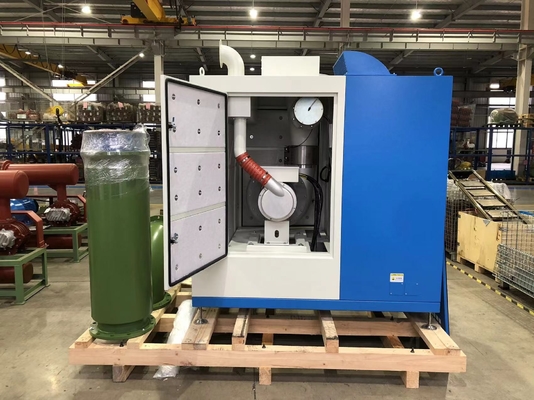

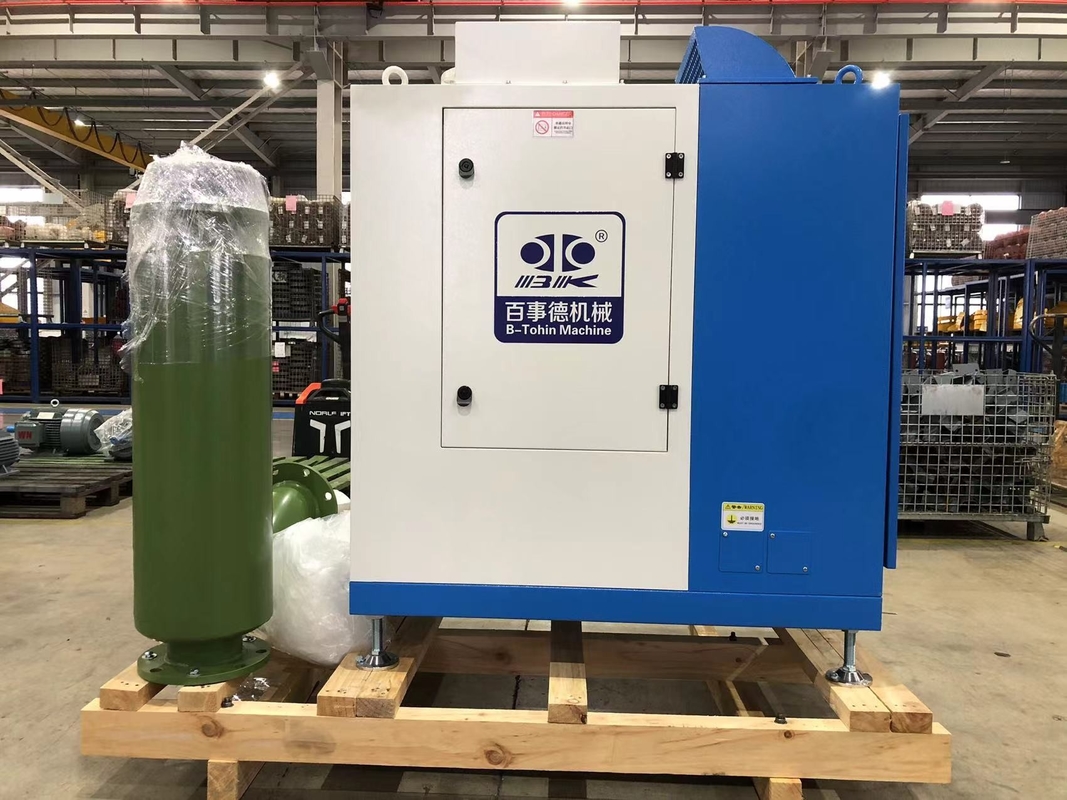

XTB Air Suspension Bearing Centrifugal Blower هي الآلة السائلة الفعالة التي تجمع بين تكنولوجيا التعليق المتقدمة ومبادئ الهواة المركزية ، وتستخدم على نطاق واسع في مجالات صناعية متعددة.
2الشخصيات الرئيسية:
1يتم تزيين محمل تعليق الهواء بواسطة الطفو الهوائي. يمكن استخدام الهواء بدلاً من المزلق لتحقيق التشغيل في درجات حرارة وسرعة أعلى.ميزات هيكل محملات ورق الهواء تشمل بدء عمل مرن- تشغيل منخفض التكلفة، لا يوجد اصطدام ميكانيكي، لا حاجة لزيت التشحيم، لا توجد اهتزازات، ضوضاء أقل وعمر خدمة طويل ((نصف دائم).
2المروحة: المصنوع من AL7075 ويتم تصنيعه بدقة بواسطة تقنية التصميم المثالي 3D المتقدمة. يتميز بقوة عالية وكفاءة جوية عالية وتآكل منخفض.متصلة مباشرة مع العمودكفاءة نقل الطاقة هي 99%.
3محرك عالية السرعة:تبني محرك بكفاءة عالية تصل إلى 95٪، قابلة للتطبيق للتحكم الدقيق في السرعة.
3هيكل المنتج ومكوناته:
المحرك المتصل المباشر عالي السرعة يتحكم في سرعته بتغيير تردد محول التردد.

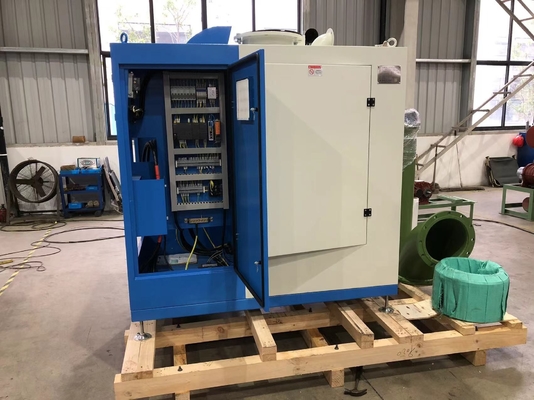

وحدة تحكم PLC تسمح للمستخدمين بتعديلها يدويا / تلقائيا في الوقت الحقيقي وفقا لظروف الموقع.
الهيكل يثبت جميع المكونات ويحجب الضوضاء داخل المنفخة
شاشة لمسة LCD | محرك تردد متغير | صمامات الهواء التبريد |
1إدخال إشارة قيادة 2عرض البيانات التشغيلية 3تغيير إعدادات المنتج |
1تغيير سرعة المحرك وفقًا لقيمة PLC 2تغيير التدفق والضغط |
1توفير مساحة التثبيت 2نظامين لتدوير الهواء البارد |
صمام التهوية | الهواء | الصمّام الداخلي |
1،فراغ الهواء لحماية المحرك عند بدء وإيقاف المضخة 2النظم الهوائية تستخدم الهواء المضغوط |
1ضغط الهواء والغاز المحيط 2ضغط الطرد المركزي باستخدام الدوائر والفولوتات 3خالية من الزيت بسبب استخدام محامل الهواء 4تبريد الهواء أو تبريد الماء 5محرك عالي الكفاءة |
1، تقليل الضوضاء المنقولة إلى الخارج من خلال محرك مسار الدخول 2شكل " سي " |
المقارنة من مختلف المحامل
البند | محاملات العجلات | محمل المنحني | محمل مغناطيسي | محملات ورق الهواء |
مواد التشحيم | الحاجة | الحاجة | - | - |
الصيانة |
تحتاج إلى استبدال |
تحتاج إلى منتظمة |
تحتاج إلى استبدال |
لا حاجة |
الصيانة |
سنة واحدة | سنة واحدة | 5 سنوات | عشرون سنة |
انقطاع الطاقة |
انخفاض ضغط الزيت |
انخفاض ضغط الزيت |
عمر قصير |
لا.. |
النظام |
معقدة |
معقدة |
جهاز تحكم معقد |
سهلة |
فقدان الطاقة |
خسارة 5% بسبب |
خسارة 10% بسبب |
(عندما سرعة عالية |
(عندما سرعة عالية |
رسوم A/S | 50 | 100 | 100 | 50 |
محرك السرعة العالية
تبني محرك بكفاءة عالية تصل إلى 95٪، والتي يمكن التحكم في سرعة بدقة. المحرك هو من الحد الأدنى من تصميم قابلة للاستخدام، سرعة عالية ونوع تبريد الهواء لتحقيق كفاءة عالية.تبريد الهواء هو أكثر موثوقية من نوع تبريد الماء، لأنها توفر صيانة أسهل ويعهد تشغيل أكثر أمانا.

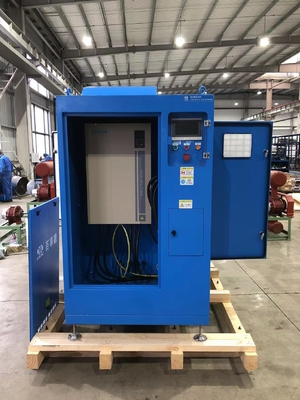

عاكس و PLC
عاكس | PLC |
![]() |
![]() |
عاكس
اعتمد العلامة التجارية العالمية الشهيرة SEOHO ، YASKAWA ، VACON عاكس للاختيار الخاص بك.يمكن تشغيل المحرك مع تيار صغير لخفض الاستثمار في الكهرباء والكابلات الكهربائيةيحتوي على ضوضاء منخفضة وكفاءة عالية ونوع بدء ناعم وكفاءة التحكم الرقمي لا تقل عن 96٪عاكس ثابت وموثوق به في التشغيل ويمكن الاستجابة لتغيير الحمل السريع بسرعة كبيرة.
PLC
تبني وحدة التحكم المنطقية القابلة للبرمجة (PLC) للعلامة التجارية الشهيرة الدولية ، والتي يصل معيار الحلول الآلية إلى المستوى العالمي.يمكن أن يوفر PLC المستخدمين حلول مختلفة من التحكم إلى الاتصال النهائي إلى الحمل. على عكس MICOM ، لا يحتاج PLC إلى MCP. مع الوحدة الواحدة أو الوحدات المتعددة التواصل التي تحقق بواسطة سلك الحافلة ونظام التحكم المركزي ، يمكن أن يخفض PLC التكلفة ،تحسين قدرة التحكم ومستوى السلامة.
4خصائص الآلة
صيانة بسيطة
2 هيكل مضغوط
3 ضوضاء منخفضة، لا اهتزازات، حياة طويلة
4الاستخدام والتحكم المريحين
5 خالية من الزيت، لا يوجد اهتزازات، وتحمل الهواء
6كفاءة عالية، توفير الطاقة
5النموذج والبيانات
النموذج | الضغط | السعة الجوية | إفراز الحفرة A | طريقة التبريد |
mmAq | م3/دقيقة | |||
XTB10HP-0.6 | 6000 | 7.3 | 80 | تبريد الهواء |
XTB20HP-0.6 | 6000 | 14.5 | 150 | |
XTB30HP-0.6 | 6000 | 23.0 | 150 | |
XTB30HP-0.8 | 8000 | 17.7 | 150 | |
XTB50HP-0.6 | 6000 | 35.9 | 150 | |
XTB50HP-0.8 | 8000 | 28.1 | 150 | |
XTB50HP-1.0 | 10000 | 21.8 | 250 | |
XTB75HP-0.6 | 6000 | 51.0 | 200 | |
XTB75HP-0.8 | 8000 | 37.0 | 200 | |
XTB75HP-1.0 | 10000 | 31.0 | 200 | |
XTB75HP-1.2 | 12000 | 28.0 | 200 | |
XTB100HP-0.6 | 6000 | 73.8 | 250 | |
XTB100HP-0.8 | 8000 | 57.2 | 250 | |
XTB100HP-1.0 | 10000 | 46.8 | 250 | |
XTB100HP-1.2 | 12000 | 37.4 | 250 | |
XTB125HP-0.6 | 6000 | 89.4 | 250 | |
XTB125HP-0.8 | 8000 | 72.8 | 250 | |
XTB125HP-1.0 | 10000 | 57.2 | 250 | |
XTB125HP-1.2 | 12000 | 49.9 | 250 | |
XTB150HP-0.6 | 6000 | 104.0 | 250 | |
XTB150HP-0.8 | 8000 | 86.3 | 250 | |
XTB150HP-1.0 | 10000 | 68.3 | 250 | |
XTB150HP-1.2 | 12000 | 60.3 | 250 | |
XTB200HP-0.6 | 6000 | 129 | 300 | |
XTB200HP-0.8 | 8000 | 100.9 | 300 | |
XTB200HP-1.0 | 10000 | 83.2 | 300 | |
XTB200HP-1.2 | 12000 | 70.2 | 300 | |
XTB250HP-0.6 | 6000 | 160 | 350 | |
XTB250HP-0.8 | 8000 | 130 | 350 | |
XTB250HP-10 | 10000 | 104 | 350 | |
XTB250HP-12 | 12000 | 94 | 350 | |
XTB300HP-0.6 | 6000 | 198 | 350 | |
XTB300HP-0.8 | 8000 | 156 | 350 | |
XTB300HP-1.0 | 10000 | 128 | 350 | |
XTB300HP-1.2 | 12000 | 109 | 350 | |
XTB350HP-0.6 | 6000 | 227 | 350 | |
XTB350HP-0.8 | 8000 | 179 | 350 | |
XTB350HP-1.0 | 10000 | 147 | 350 | |
XTB350HP-1.2 | 12000 | 125 | 350 | |
XTB400HP-0.6 | 6000 | 245 | 400 | |
XTB400HP-0.8 | 8000 | 189 | 400 | |
XTB400HP-1.0 | 10000 | 158 | 400 | |
XTB400HP-1.2 | 12000 | 149 | 400 | |
XTB500HP-0.6 | 6000 | 316 | 500 | |
XTB500HP-0.8 | 8000 | 256 | 500 | |
XTB500HP-1.0 | 10000 | 205 | 500 | |
XTB500HP-1.2 | 12000 | 177 | 500 | |
XTB600HP-0.6 | 6000 | 390 | 500 | |
XTB600HP-0.8 | 8000 | 307 | 500 | |
XTB600HP-1.0 | 10000 | 252 | 500 | |
XTB600HP-1.2 | 12000 | 207 | 500 | |
XTB700HP-0.6 | 6000 | 448 | 500 | |
XTB700HP-0.8 | 8000 | 353 | 500 | |
XTB700HP-1.0 | 10000 | 290 | 500 | |
XTB700HP-1.2 | 12000 | 239 | 500 |
