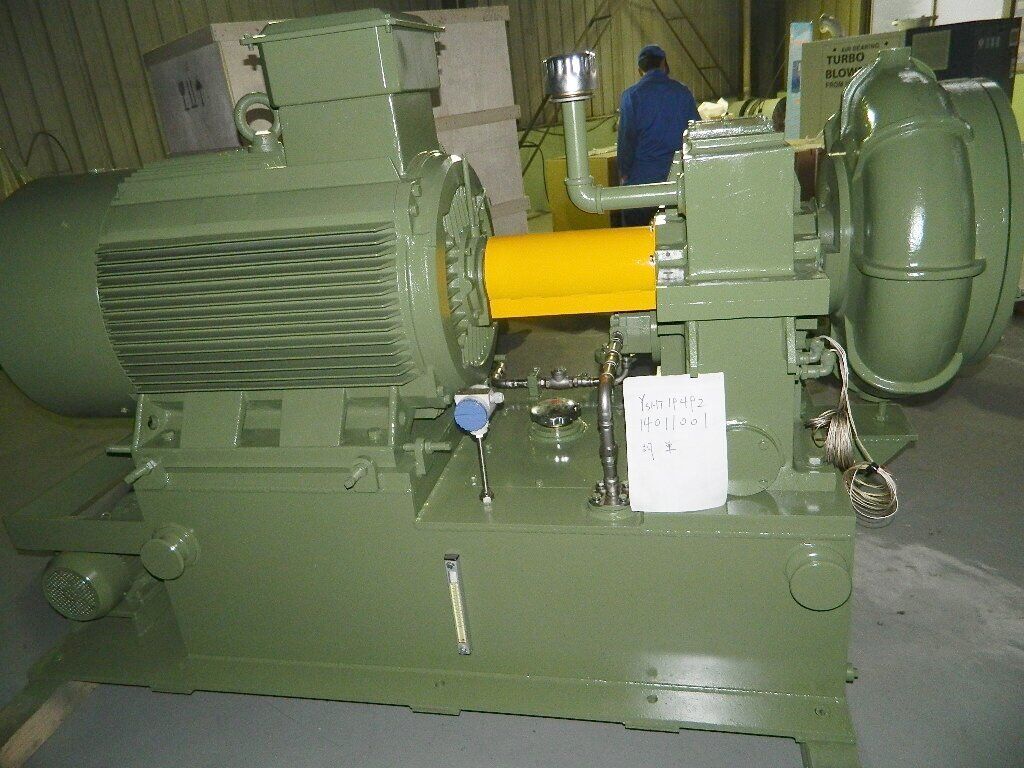

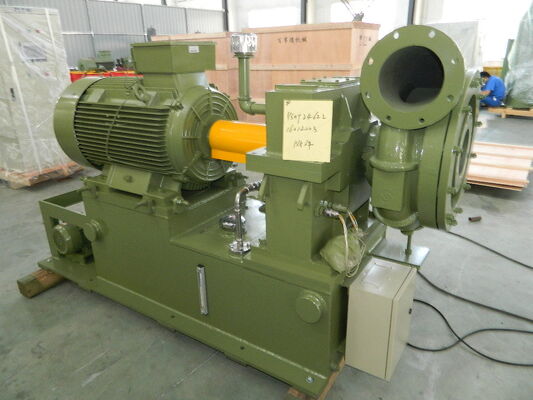

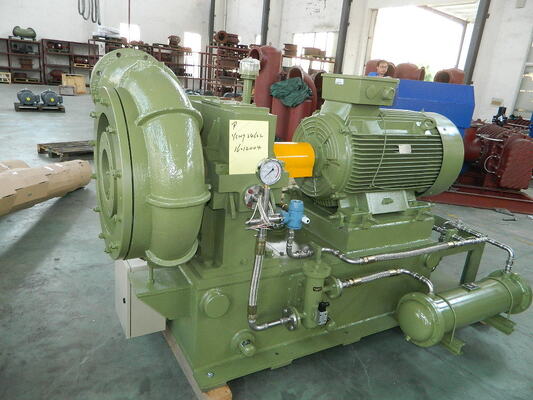

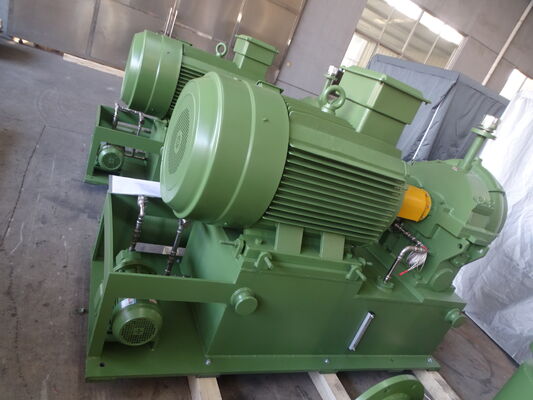

سلسلة GS400، تحكم PLC، محطة معالجة مياه الصرف الصحي مركزية عالية السرعة ذات مرحلة واحدة

1"جهاز توجيه الشراع
تتكون من تسعة أجنحة، يتم تثبيت جهاز أجنحة توجيه المدخل قبل الدفة ويتم التحكم في درجة فتحها بواسطة عامل كهربائي.عندما يتلقى المشغل الكهربائي إشارة 4-20mA من لوحة التحكم, it adjusts the vanes' open degree(the value of open degree is both shown on the panel of electric operator and on the control screen) so that the inlet guide vane device can work before gas flows into the impeller aand realize the function of airflow adjustment of 45-100%.

2(فولوت)
يتم اعتماد الدرّاج المثالي لتحقيق أداء هوائي موثوق به وكفاءة عالية ولتحقيق جميع الكفاءات المتعددة المتغيرات إلى 85%.




3"صندوق التقدم"
يتم تجهيزها بمعدات تدريجية من النوع المروحي. يتم صقل المحطة من خلال الانتشار وأداء ممتاز تحت دوران عالية السرعة وعمر خدمة طويل.


يتم اعتماد محمل من النوع المنزلق مع سطح معدني Babbitt. يستعمل المحمل فيلم التشحيم لدعم عمودها وتبريدها.أداء موثوق به وطول العمر.



4"مروحة عالية الكفاءة"
يتم تصميم الدوائر ، التي هي من النوع الثلاثي المختلط شبه مفتوح ، من خلال النظرية ثلاثية الأبعاد. يتم اختيار منحنى الدوائر بشكل متكرر لمحاكاة

في الوقت نفسه ، فإنه يقلل من تشوه الشفرة الناجم عن القوة الطرد المركزي ويحسن من موثوقية الكفاءة.
يتم اعتماد نوع الاتصال المتقدم للدفعة والعمود عالي السرعة.قبل التسليم ،يتم إجراء اختبارات سرعة الدفعة الزائدة والتوازن الديناميكي لضمان الأداء العالي للجهاز.
مادة الدفع اختيارية، المعدن الجوي أو الفولاذ المقاوم للصدأ أو مواد أخرى متوفرة وفقا لطلبات العملاء.



هيكل المنفخ

يحتوي جهاز النفخ الطرد المركزي من طراز Gs على رافعة ذات مرحلة واحدة، ومدخل محوري وهيكل تفريغ جذري.

جهاز الرافعة الموجهة للجهاز من إعداد فلتر المدخل.المحرك الدافع الرئيسي متصل بالربط وصندوق الخطوة.عند بدء التشغيل،
وتقود عجلة التدريب المرتفعة الدوائر الثلاثية المختلطة شبه المفتوحة لإنتاج الغاز من أجل الطاقة، وتفريغ الغاز من خلال موزع بدون شفرة،

غرفه الوعاء


منحنى أداء عجلة GS
يحتوي جهاز التنفس الطرد المركزي من طراز GS على رافعة ذات مرحلة واحدة، ومدخل محوري وهيكل تفريغ جذري.

أداة توجيه الدرج من إعداد المدخل. يتم توصيل محرك القيادة الرئيسي مع الارتباط وصندوق التدفق. عند بدء التشغيل، وتدفق التدفق

تشغيل المروحة الثلاثية المختلطة شبه المفتوحة لإنتاج الغاز للطاقة ، وتفريغ الغاز من خلال المنتشر بدون شفرة والغرفة المتطايرة.

نظام التحكم بالتنفس

الأتمتة عالية الدرجة، وموثوق بها

باستخدام أداة ذكية ذاتية الدوران أو التحكم المنطقي القابل للبرمجة (PLC) وواجهة محادثة الإنسان والآلة لجميع عملية التشغيل ، والتي يمكن أن تدرك ضبط تدفق الهواء تلقائيًا / يدويًا.يتضمن نظام التحكم في عجلة GS: عجلة التنفس، صندوق الدفع، المحرك، محطة التشحيم، المدخل

مرشح، صمام تحريك الهواء قابل للتعديل، اهتزاز العمود، نظام مكافحة الزيادة، الخ.ويمكنها معالجة التحكم الكامل والتنظيم من خلال البرمجيات المقابلةفي هذه الأثناء، يمكن أن تسجل فشل مختلف وتحديد الفشل بشكل ذكي وكذلك

مما يشير إلى سبب الفشل.

المكونات المحورية لنظام التحكم التلقائي مستوردة لضمان دقة وموثوقية وسهولة صيانة نظام التحكم.

جهاز مراقبة عن بعد

يمكن لنظام التحكم نقل البيانات المقاسة عبر الإنترنت أو جهاز إرسال GPRS. يمكن للعملاء تسجيل الدخول إلى موقعنا الإلكتروني ((Http://www.bk.com.cn) لمراقبة حالة التشغيل ؛ في الوقت نفسه ،سوف تقوم شركتنا بمراقبته بشكل دوري وترسل نقطة المراقبة المهمة أو المعلومات غير الطبيعية إلى

هذا النظام الرقابي عن بعد هو ضمان آخر للعمل الآمن للجهاز.
