الصانع المهنية لأنواع مختلفة من المنافيخ

|
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | BK |
| إصدار الشهادات: | ISO9001 / ISO14001/CE |
| رقم الموديل: | BKW7011 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | USD 9005- USD 12320 |
| تفاصيل التغليف: | تصدير الحالات الخشبية |
| وقت التسليم: | 45 يوم عمل |
| شروط الدفع: | خطاب الاعتماد، تي/تي |
| القدرة على العرض: | 200 مجموعات شهريا |
| منتج: | مصفف جذور الثلاثة | نموذج: | BKW7011 |
|---|---|---|---|
| تغليف النقل: | تصدير حالة خشبية | السعة الجوية: | 11.92-27.54 متر مكعب/دقيقة |
| نوع التبريد: | ماء | ميناء ديا.: | DN150 (6 بوصات) |
| سرعة المنفاخ: | 700-1500 دورة في الدقيقة | الجهد االكهربى: | 380V/400V/415V/440V/مخصص |
| تكرار: | 50 هرتز/60 هرتز | طلب: | معالجة مياه الصرف الصحي، نقل المواد الغذائية، نقل الغاز الخاص |
| ضغط: | 0.6-1.0 كجم/سم² | قوة المحرك: | 11-15/18.5-22/30/37-45KW |
| إبراز: | التبريد بالماء ثلاثة أجزاء تنفّس الجذور,عازف جذور ثلاثية مع تبريد المياه,نظام تبريد المياه الصناعي |
||

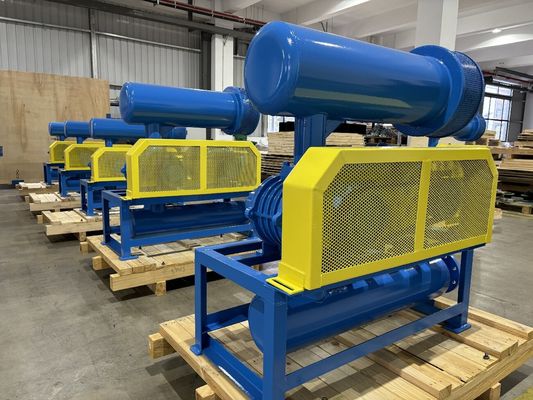

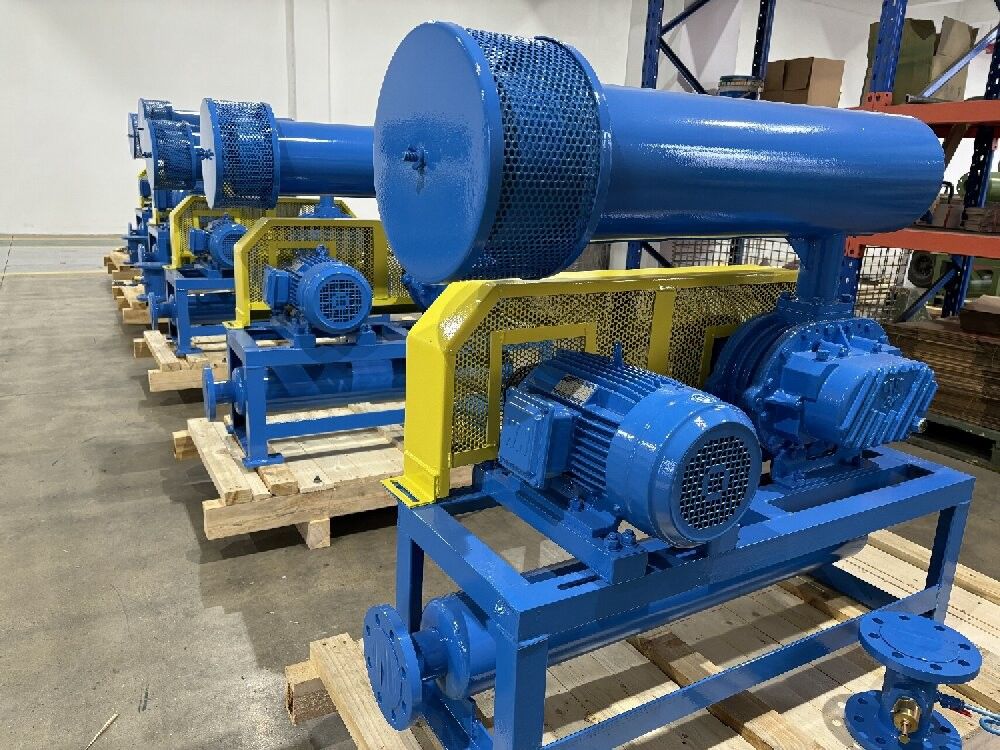

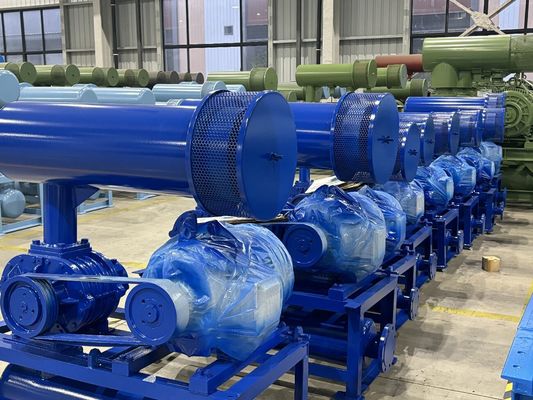

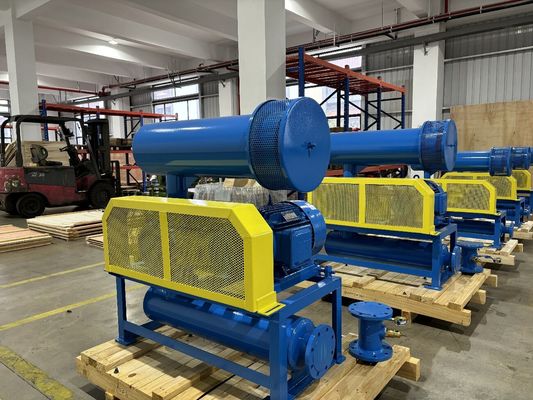

منفاخ جذور ثلاثي الفصوص بتبريد مائي مع 60-100 كجم/سم² ضغط وسعة 11.92-27.54 م³/دقيقة
حول BKW
تستعير سلسلة BKW منفاخ الجذور معظم مكوناتها من سلسلة BK، وهي تعتمد التبريد المائي في غطاء المحمل، مما يمكن أن يقلل من درجة حرارة المحمل عند العمل ويزيد من عمره، كما أن لديها قدرة ضغط أكبر.
المواصفات
| الموديل | BKW7011 |
| سعة الهواء | 11.92-27.54 م³/دقيقة |
| ضغط التفريغ التفاضلي | 60-100 كيلو باسكال |
| سرعة الدوران | 700-1500 دورة في الدقيقة |
| نوع المحرك | 11-15/18.5-22/30/37-45 كيلو واط 380/400/415/440 فولت، 3 مراحل، 50/60 هرتز |
| نوع التركيب | قياسي: نوع أفقي. النوع الرأسي متاح لاختيارك |
| الوزن الصافي للمنفاخ بدون محرك | 860 كجم |
| حجم التعبئة التقريبي. | 1.85*1.22*2.02 متر (طول*عرض*ارتفاع) |
| الميزات | 1. تروس توقيت من النوع الحلزوني لتشغيل سلس 2. مدمج، مرونة في التركيب تمنح المستخدمين المزيد من الخيارات. 3. هيكل متكامل للمكره والعمود لتشغيل مستقر وسلس 4. اعتماد أختام زيت مستوردة مصنوعة من مطاط الفلور مع مقاومة عالية للتآكل ومقاومة لدرجات الحرارة العالية. 5. ضوضاء منخفضة، اهتزاز منخفض واستهلاك للطاقة. |
المعلمات
| الموديل | السرعة | سعة الدخل (م³/دقيقة) وقوة العمود (كيلو واط) | مياه التبريد | |||||||||
| 0.6 كجم/سم² | 0.7 كجم/سم² | 0.8 كجم/سم² | 0.9 كجم/سم² | 1.0 كجم/سم² | ||||||||
| 6000 مم ماء | 7000 مم ماء | 8000 مم ماء | 9000 مم ماء | 10000 مم ماء | ||||||||
| 0.06 ميجا باسكال | 0.07 ميجا باسكال | 0.08 ميجا باسكال | 0.09 ميجا باسكال | 0.1 ميجا باسكال | ||||||||
| دورة في الدقيقة | م³/دقيقة | كيلو واط | م³/دقيقة | كيلو واط | م³/دقيقة | كيلو واط | م³/دقيقة | كيلو واط | م³/دقيقة | كيلو واط | لتر/دقيقة | |
| BKW7011 | 700 | 10.14 | 17.48 | 9.72 | 18.62 | 10 | ||||||
| قطر المنفذ: | 850 | 13.40 | 21.22 | 12.99 | 22.60 | 12.62 | 25.76 | 12.27 | 29.04 | 11.92 | 32.20 | |
| DN150 | 1000 | 16.66 | 24.96 | 16.25 | 26.59 | 15.88 | 30.30 | 15.53 | 34.17 | 15.18 | 37.88 | |
| (6") | 1150 | 19.92 | 28.71 | 19.51 | 30.58 | 19.14 | 34.85 | 18.79 | 39.29 | 18.44 | 43.56 | |
| 1250 | 22.10 | 31.21 | 21.69 | 33.24 | 21.32 | 37.88 | 20.97 | 42.71 | 20.62 | 47.35 | ||
| 1400 | 25.36 | 34.95 | 24.95 | 37.23 | 24.58 | 42.42 | 24.23 | 47.84 | 23.88 | 53.03 | ||
| 1500 | 27.54 | 37.45 | 27.12 | 39.89 | 26.75 | 45.45 | 26.41 | 51.25 | 26.06 | 56.82 | ||
وصف أجزاء المنفاخ
| الغلاف | مصنوع من حديد الزهر HT200 تم اعتماد هيكل لا نهائي لتحسين الكفاءة، تم تشغيله مرة واحدة بواسطة مركز CNC بدقة عالية |
| الدوار (العمود والمكره) | مصنوع من حديد الزهر QT500 المكره والعمود مصبوبان كجزء متكامل. اعتماد آلة تخطيط NC للمعالجة لتحقيق دقة عالية |
| محمل نهاية الترس | مصنوع من GCr15 ماركة NSK، محمل كروي مزدوج الصف بزاوية تلامس،قادر على تحمل الحمل المحوري |
| محمل نهاية القيادة | مصنوع من GCr15 ماركة NSK، محمل أسطواني |
| الترس | مصنوع من 20CrMnTi هيكل مخروطي لتشغيل أكثر سلاسة |
| مانع تسرب الزيت | مصنوع من مطاط الفلور يتحمل درجات الحرارة العالية وله عمر أطول. |
أبعاد مخطط المنتج
مبدأ العمل
منفاخ الجذور هو منفاخ حجمي، ويقوم بتفريغ كمية ثابتة من الهواء تتناسب مع سرعة دورانه. في كل دورة، يقوم فصان بإكمال ثلاث مرات من امتصاص وتفريغ الهواء. مقارنة بمنفاخ ذي فصين، فإنه يتميز بنبضات هواء أقل، وتغير حمل أقل، وقوة أعلى، وضوضاء واهتزاز أقل.
يوجد عمودان متوازيان يحتوي كل منهما على ثلاثة فصوص، وجميع الفصوص تحافظ على خلوص صغير مع بعضها البعض ومع الغلاف الداخلي. في كل دورة للفصوص، سيتم امتصاص كمية معينة من الهواء عند المدخل ونقلها من السطح الداخلي للغلاف إلى منفذ التفريغ للمنفاخ.
سيتم تدوير العمودين بواسطة تروس التوقيت، ولا يوجد أي تلامس بين الفصوص، لذلك يمكن تشغيلهما بسرعة عالية دون أي تزييت داخلي. يتميز بالخصائص التالية: تكوين بسيط؛ تشغيل سلس؛ استقرار أداء جيد. لقد تم تطبيقه على نطاق واسع في مختلف الصناعات.
