الصانع المهنية لأنواع مختلفة من المنافيخ

|
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | BK |
| إصدار الشهادات: | ISO9001 / ISO14001/CE |
| رقم الموديل: | BKW7011 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | USD 9005- USD 12320 |
| تفاصيل التغليف: | تصدير الحالات الخشبية |
| وقت التسليم: | 45 يوم عمل |
| شروط الدفع: | خطاب الاعتماد، تي/تي |
| القدرة على العرض: | 200 مجموعات شهريا |
| منتج: | مصفف جذور الثلاثة | نموذج: | BKW7011 |
|---|---|---|---|
| تغليف النقل: | تصدير حالة خشبية | السعة الجوية: | 11.92-27.54 متر مكعب/دقيقة |
| نوع التبريد: | ماء | ميناء ديا.: | DN150 (6 بوصات) |
| سرعة المنفاخ: | 700-1500 دورة في الدقيقة | الجهد االكهربى: | 380V/400V/415V/440V/مخصص |
| تكرار: | 50 هرتز/60 هرتز | طلب: | معالجة مياه الصرف الصحي، نقل المواد الغذائية، نقل الغاز الخاص |
| ضغط: | 0.6-1.0 كجم/سم² | قوة المحرك: | 11-15/18.5-22/30/37-45KW |
| إبراز: | التبريد بالماء ثلاثة أجزاء تنفّس الجذور,عازف جذور ثلاثية مع تبريد المياه,نظام تبريد المياه الصناعي |
||

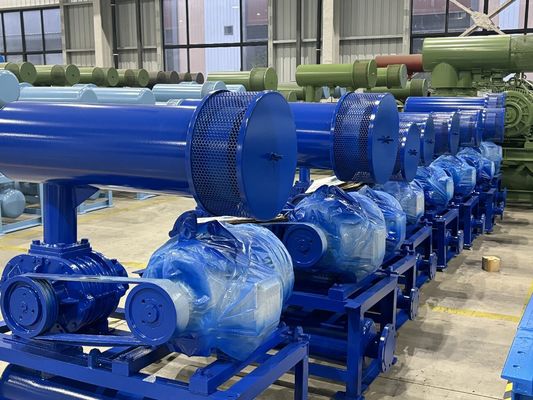

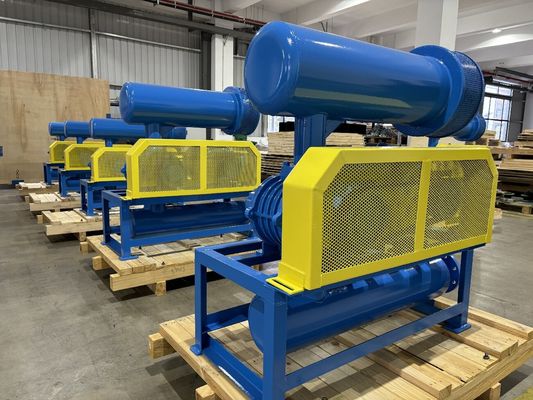

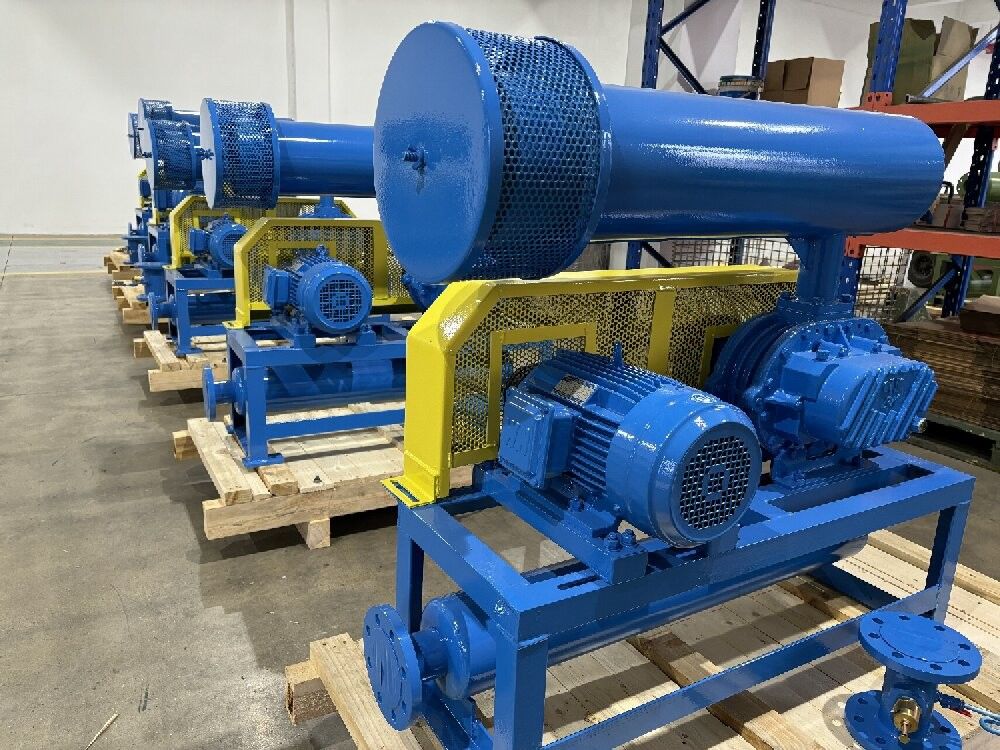

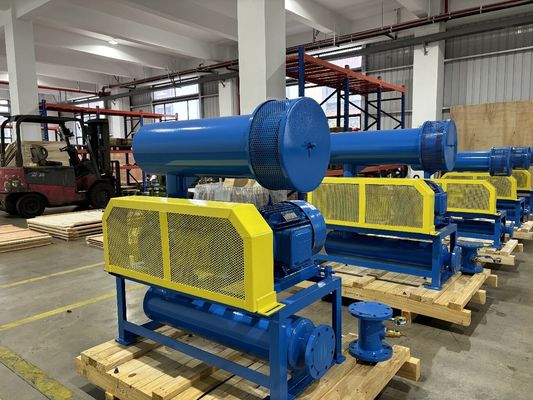

منفاخ جذور ثلاثي الفصوص بتبريد مائي Bkw8024S ، منفاخ تهوية متين
حول BKW
ترث سلسلة BKW منفاخ الجذور معظم المكونات من سلسلة BK ، وهي تعتمد التبريد المائي في غطاء المحمل ، والذي يمكن أن يقلل من درجة حرارة المحمل عند العمل ويزيد من عمره ، كما أن لديها قدرة ضغط أكبر.
المواصفات:
| الموديل | BKW8024S |
| سعة الهواء | 31.89م3/دقيقة-50.67م3/دقيقة |
| ضغط التفريغ التفاضلي | 60-80 كيلو باسكال |
| سرعة الدوران | 800 دورة في الدقيقة - 1100 دورة في الدقيقة |
| نوع المحرك | 22 كيلو واط - 90 كيلو واط 380/400/415/440 فولت ، 3 مراحل ، 50/60 هرتز |
| نوع التركيب | قياسي: نوع أفقي. النوع الرأسي متاح لاختيارك |
| الوزن الصافي للمنفاخ بدون محرك | 1120 كجم |
| حجم التعبئة التقريبي. | 2.35*1.65*2.60 متر (طول*عرض*ارتفاع) |
| الميزات | 1. تروس توقيت من النوع الحلزوني لتشغيل سلس 2. تصميم مدمج ومرونة في التركيب تمنح المستخدمين المزيد من الخيارات. 3. هيكل متكامل للمكره والعمود لتشغيل مستقر وسلس 4. اعتماد أختام زيت مستوردة مصنوعة من مطاط الفلور مع مقاومة عالية للتآكل ومقاومة لدرجات الحرارة العالية. 5. ضوضاء منخفضة ، اهتزاز منخفض واستهلاك للطاقة. |
المعلمات
| النوع | قطر المنفذ | السرعة | تدفق الهواء عند المدخل (م3/دقيقة) وقوة العمود (كيلو واط) في ظروف مختلفة | مياه التبريد | |||||||||
| 60 كيلو باسكال | 70 كيلو باسكال | 80 كيلو باسكال | 90 كيلو باسكال | 100 كيلو باسكال | |||||||||
| دورة في الدقيقة | م3/دقيقة | كيلو واط | م3/دقيقة | كيلو واط | م3/دقيقة | كيلو واط | م3/دقيقة | كيلو واط | م3/دقيقة | كيلو واط | لتر/دقيقة | ||
| BKW8024S | 200 (8 بوصة) | 800 | 33.69 | 46.25 | 32.76 | 51.61 | 31.89 | 56.97 | 15 | ||||
| 850 | 36.52 | 49.14 | 35.59 | 54.84 | 34.72 | 60.53 | |||||||
| 900 | 39.35 | 52.03 | 38.42 | 58.06 | 37.56 | 64.09 | |||||||
| 1000 | 45.01 | 57.82 |
44.08 |
64.51 | 43.22 | 71.21 | |||||||
| 1100 | 50.67 | 63.60 | 49.74 | 70.96 | 48.88 | 78.33 | |||||||
وصف أجزاء المنفاخ:
| الغلاف | مصنوع من حديد الزهر HT200 تم اعتماد هيكل لا نهائي لتحسين الكفاءة ، وتم تشغيله آليًا مرة واحدة بواسطة مركز CNC بدقة عالية |
| الدوار (العمود والمكره) | مصنوع من حديد الزهر QT500 المكره والعمود مصبوبان كجزء متكامل. اعتماد آلة تسوية NC للتصنيع لتحقيق دقة عالية |
| محمل نهاية الترس | مصنوع من GCr15 ماركة NSK ، محمل كروي مزدوج الصف بزاوية تلامس ،قادر على تحمل الحمل المحوري |
| محمل نهاية القيادة | مصنوع من GCr15 ماركة NSK ، محمل أسطواني |
| الترس | مصنوع من 20CrMnTi هيكل مخروطي لتشغيل أكثر سلاسة |
| مانع تسرب الزيت | مصنوع من مطاط الفلور يتحمل درجات الحرارة العالية وله عمر أطول. |
مبدأ العمل
منفاخ الجذور هو منفاخ حجمي ، ويقوم بتفريغ كمية ثابتة من الهواء بما يتناسب مع سرعة دورانه. في كل دورة ، هناك فصين لإكمال ثلاث مرات امتصاص وتفريغ الهواء. مقارنة بمنفاخ ذي فصين ، فإنه يتميز بنبضات هواء أقل ، وتغير حمل أصغر ، وقوة أعلى ، وضوضاء واهتزاز أقل.
يحتوي عمودان متوازيان على ثلاثة فصوص لكل منهما ، وجميع الفصوص تحافظ على خلوص صغير مع بعضها البعض ومع السكن الداخلي. كل دوران للفصوص ، سيتم امتصاص كمية معينة من الهواء عند المدخل ونقلها من السطح الداخلي للسكن إلى منفذ التفريغ للمنفاخ.
سيتم تدوير العمودين بواسطة تروس التوقيت ، ولا يوجد أي تلامس بين الفصوص ، لذلك يمكن تدويرهما بسرعة عالية دون أي تشحيم داخلي. يتميز بالخصائص التالية: تكوين بسيط ؛ تشغيل سلس ؛ استقرار أداء جيد. لقد تم تطبيقه على نطاق واسع في مختلف الصناعات.
