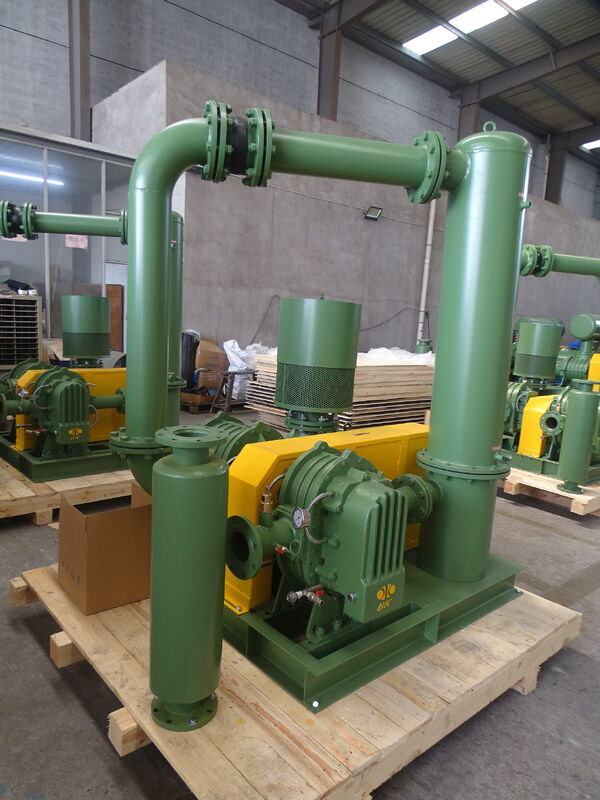

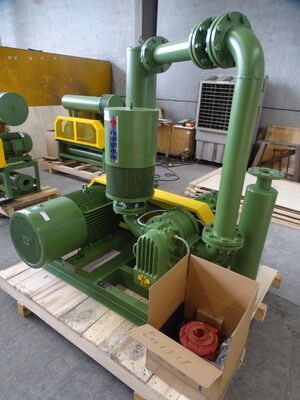

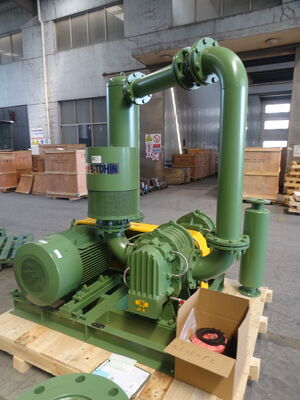

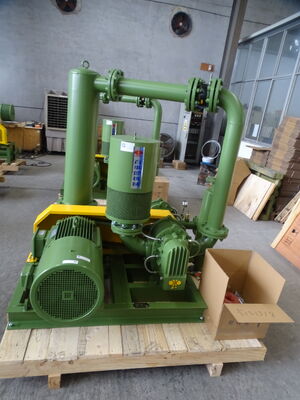

BKD ضغط مرتفع1.0-1.5 kgf/cm2 الضغط، تبريد المياه، مرحلتين، ثلاثة أصول الفص الهواء

1 نوع BKD تنفّس الجذور



ويتكون منفخ BKD ذو مرحلتين من منفخين BKW في سلسلة، والتي يمكن أن تتجاوز حد الضغط من منفخ واحد.يتم تبريد غاز درجة الحرارة العالية التي يتم تفريغها من قبل المنفخة الأساسية من قبل المبرد الوسط قبل أن يدخل إلى المنفخة الثانوية بحيث لا تتجاوز درجة حرارتها القيمة المحددة، وبالتالي ضمان التشغيل الجيد للجهاز الثانوي.



سلسلة BKD هي مدفع جذور مزدوج المرحلة، والذي يحتوي على مدفعين BKW في سلسلة، ويتجاوز أعلى ضغط مقارنة مع واحد،أيضا هناك نظام تبريد وسط بين المرحلة الأولى والثانيةيضمن درجة حرارة تدفق الهواء إلى المنفخ الثاني.



2 مواصفات المنتج



النوع	مُنفّس مناسب	بورت ديا (MM)	الضغط (kgf/cm2)	السرعة ((rmp)		تدفق الهواء في المدخل (m3/min)	قوة العمود (kw)	مياه التبريد ((L/min)
				Ⅰ	Ⅱ
BKD-1000	BKW5006+BKW5003	65 ((2.5")	1.0-15	850-1600	1050-1800	3.32-877	10.18-2426	32
BKD-2000	BKW6008+BKW6005	80 (((3")	1.0-15	850-1500	850-1500	6.05-1474	16.43-38.89	40
BKD-3000	BKW7011+BKW7006	100 ((4")	1.0-15	850-1500	1000-1650	13.93-2931	30.21-69.27	50
BKD-4000	BKW8016+BKW7011	150 (((6")	1.0-15	850-1400	850-1400	20.82-41.57	49.28-1036	70
BKD-5000	BKW8024+BKW8016	200 ((8")	1.0-15	850-1400	850-1400	31.97-62.99	77.31-1556	90
BKD-6000	BKW9030+BKW9020	250 ((10")	1.0-15	850-1400	850-1400	55.17-1059	124.3-252	120
BKD-7000	BKW10034+BKW10027	300 (((12")	1.0-15	850-1400	850-1400	80.6-150.88	175.2-3831	160



3 تدفق الهواء المدخل (م3 / دقيقة) وقوة العمود (كيلوواط) في ظروف مختلفة



النوع	بورت ديا	السرعة		تدفق الهواء في المدخل ((م 3 / دقيقة) وقوة العمود ((كيلوواط) في ظروف مختلفة								مياه التبريد
				1.0kgf/cm2		1.2kgf/cm2		1.4kgf/cm2		1.5kgf/cm2
				10000mmH2O		12000mmH2O		14000mmH2O		15000mmH2O
		rpm		0.098Mpa		0.118Mpa		0.137Mpa		0.147Mpa
		Ⅰ	Ⅱ	م3/دقيقة	KW	م3/دقيقة	KW	م3/دقيقة	KW	م3/دقيقة	KW	L/min
BKD-1000 (BKW5006+) BKW5003)	65 ((2.5")	850	1050	3.52	10.18	3.35	11.53	3.21	12.74	3.16	13.54	32
		1000	1200	4.49	11.80	4.32	13.37	4.17	14.76	4.13	15.68
		1150	1350	5.45	13.42	5.28	15.20	5.14	16.78	5.09	17.83
		1250	1450	6.10	14.50	5.93	16.42	5.78	18.13	5.74	19.26
		1350	1550	6.74	15.58	6.57	17.64	6.42	19.47	6.38	20.69
		1500	1700	7.71	17.20	7.54	19.48	7.39	21.50	7.34	22.83
		1600	1800	8.35	18.28	8.18	20.70	8.03	22.84	7.99	24.26





3 أبعاد الحدود لـ BKD-1000



BKD ورقة أبعاد المخطط                         الوحدة: ملم النوع بورت ديا قوة المحرك أ ب ج د E F G هـ أنا ج ك (ل) م ن 0 n ق × ه BKD-1000 65 ((2.5") 11 ¢30 1450 1500 340 450 200 145 180 / 1000 25 / 1050 1100 1050 805 4 M16 × 300 BKD-2000 80 (((3") 15 ¢45 1830 1880 418 530 228 180 200 / 1050 25 / 1160 1210 1150 950 4 M16 × 300 BKD-3000 100 ((4") 30~45 1970 2020 508 600 280 190 280 600 1200 25 / 1350 1400 1250 1050 6 M16 × 400 55~75 650 1300 25 1400 1450 1350 BKD-4000 150 (((6") 55~90 2050 2200 508 840 275 200 295 720 1440 25 825 1650 1700 1480 1240 8 M16 × 400 110 770 1540 25 860 1720 1770 1560 BKD-5000 200 ((8") 75 ¢200 2150 2200 570 1140 295 300 280 875 1750 25 905 1810 1860 1800 1370 8 M16 × 400 BKD-6000 250 ((10") 132 ¢200 2350 2800 620 1260 355 335 310 1020 2040 25 975 1950 2000 2100 1500 8 M16 × 400 220~280 ((6kv) 1265 2650 25 1040 2080 2130 2580 BKD-7000 300 (((12") 160~200 3120 2960 1000 1480 465 330 330 1205 2410 25 1150 2300 2350 2460 1800 8 M16 × 400 220 ~ 250 ((6kv) 1375 2750 25 2800 280~400 ((6kv) 1435 2870 25 2920 ملاحظة: الحجم A هو للمرجعية،ولكن لن يتجاوز الحجم B.





4 ملحقات أخرى



(1) YUSV نوع صمام البدء غير المحمول



(2) علبة متعددة الوظائف من نوع BDFZ-L





• مبدأ عمل صمام بدء التفريغ



هذا الصمام يستخدم بشكل رئيسي في خط الأنابيب لتنفس، ضاغط والمنفخة نوع المسمار.



سوف يتدفق الهواء من خلال الصمام، والمنفخة سوف تعمل دون حمولة، بعد فترة من الوقت، سوف يغلق الصمام



لأن الفرق في الضغط في خط الأنابيب وخارج، لذلك فإنه يدرك البدء دون حمولة للوحة، و



يمكن أن تؤثر على المعدات والمحرك.



• الخصائص الرئيسية لفولف بدء التفريغ

1. كونها بنية ميكانيكية وتصميم معقول، دون إختراق.
2. ليس هناك حاجة إلى نظام التفويض الكهربائي.
3. إنه يستبدل صمام الأمان ويحمي بدء التشغيل في حالة حرجة
4. من السهل تركيبها وصيانتها



• الخصائص الرئيسية للمحيط

1. استخدام الفولاذ والاسفنج لعزل الصوت، ومع مادة امتصاص الصوت المدمجة في ذلك، ويمكن أن تقلل من الضوضاء بفعالية.
2. هناك أربعة أبواب، وكل جانب يمكن أن يفتح جيدا، وهو مريح للصيانة اليومية.
3. تعتمد بنية قابلة للفصل، والتي سهلة النقل.
4. هيكل مضغوط لمساحة أقل
