مصنع محترف لمختلف أنواع المستنفعات
استمر في التحسين - - بحثنا الأبدي
إرضاء العملاء ---- وعدنا الثابت

|
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | BK |
| إصدار الشهادات: | ISO9001/ISO14001 |
| رقم الموديل: | BV6005 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | حالة خشبية قياسية للتصديرحول منفاخ جذور سلسلة BKW BKW يرث تصميم سلسلة BK. إنها تعتمد تبريد الماء في |
| وقت التسليم: | من 5 إلى 20 يوم عمل ، يعتمد على مبلغ الطلب والمواصفات |
| شروط الدفع: | الاعتماد المستندي، تي/تي |
| القدرة على العرض: | 80 مجموعة في الشهر |
| السعة الجوية: | 4.07-12.74 متر مكعب/دقيقة | تصريف الضغط التفاضلي: | -10 ~ -50 كيلو باسكال |
|---|---|---|---|
| قوة المحرك: | 5.5-7.5/11-15/18.5-22 كيلو واط | تجويف التفريغ: | DN80(3") |
| نوع التبريد: | هواء | بقع الأساس: | 4-M16*300 |
| وزن: | 241 كجم | سرعة: | 850-1800 دورة في الدقيقة |
| قوة رمح: | 1.69-12.97 كيلو واط | ||
| إبراز: | منفاخ جذور من الحديد الزهر,مضخة تفريغ ثلاثية الفصوص,مضخة تفريغ صناعية بقدرة 5.5-22 كيلو واط |
||

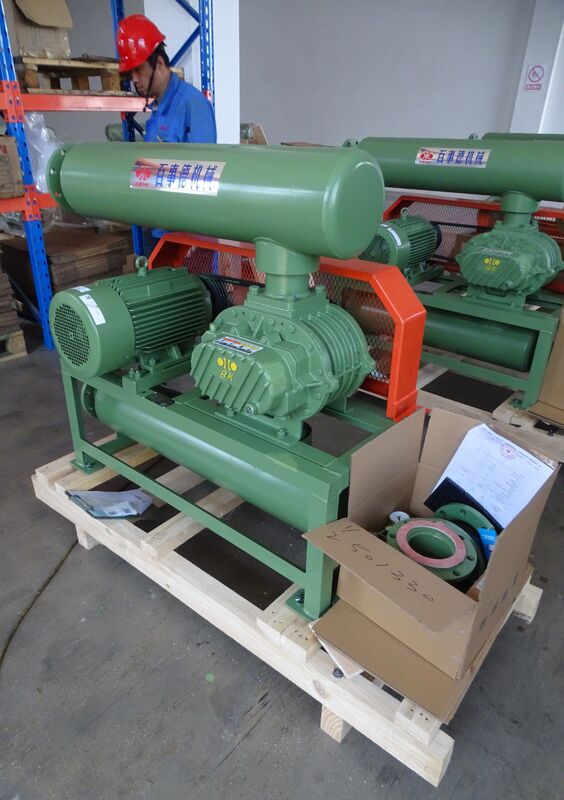

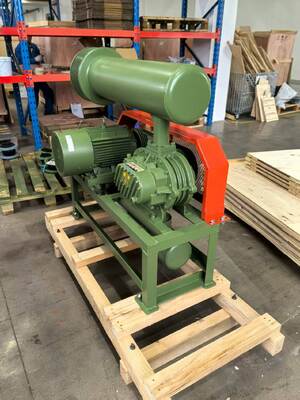

-0.1~-0.5 كغف/سم2، ثلاثة أجزاء ضغط سلبي جذور منفخ مضخة الفراغ الصناعية
حول جهاز التفريغ BV6005
يتم تبني غطاء مبرد بالهواء لإدخال هواء تبريد خارجي؛تشغيل مستقر، ضوضاء أقل من منفخ الضغط السلبي العادي؛ هيكل مضغوط، تصميم معقول،تثبيت مرن ومريح.
المواصفات
|
النموذج |
BV6005 |
|
قدرة الهواء |
4.07-12.74 م3/دقيقة |
|
ضغط التفريغ التفاضلي |
-10 ~ -50KPA |
|
سرعة الدوران |
850-1800 دورة في الدقيقة |
|
نوع المحرك |
5.5-7.5/11-15/18.5-22KW |
|
نوع المنشأة |
القياسية: النوع الأفقي ، يمكن أن يكون النوع الرأسي حسب الطلب |
|
N.W. من المضخة بدون محرك |
241 كجم |
ورقة المعلمات
| النموذج | بورت ديا | السرعة | قدرة الدخول (m3/min) وقوة العمود (KW) | |||||||||
| -0.1كيلوغرام/سم2 | -0.2kgf/cm2 | -0.3 كيلوغرام/سم2 | -0.4kgf/cm2 | -0.5kgf/cm2 | ||||||||
| -1000 ملم هيدروكربون | -2000ملم هيدروكربون | -3000mmH2O | -4000ملم هيدروكربون | -5000ملم هيدروكربون | ||||||||
| -0.01Mpa | -0.02Mpa | -0.03Mpa | -0.04Mpa | -0.05Mpa | ||||||||
| rpm | م3/دقيقة | KW | م3/دقيقة | KW | م3/دقيقة | KW | م3/دقيقة | KW | م3/دقيقة | KW | ||
| BV6005 | 80 (((3") | 850 | 5.44 | 1.69 | 4.97 | 3.01 | 4.63 | 3.98 | 4.33 | 4.97 | 4.07 | 6.12 |
| 1000 | 6.59 | 1.99 | 6.13 | 3.54 | 5.78 | 4.69 | 5.48 | 5.85 | 5.23 | 7.20 | ||
| 1150 | 7.74 | 2.29 | 7.28 | 4.08 | 6.93 | 5.39 | 6.63 | 6.72 | 6.38 | 8.28 | ||
| 1250 | 8.51 | 2.49 | 8.05 | 4.43 | 7.70 | 5.86 | 7.40 | 7.31 | 7.15 | 9.01 | ||
| 1400 | 9.66 | 2.79 | 9.20 | 4.96 | 8.86 | 6.56 | 8.56 | 8.19 | 8.30 | 10.09 | ||
| 1500 | 10.43 | 2.98 | 9.97 | 5.32 | 9.63 | 7.03 | 9.33 | 8.77 | 9.07 | 10.81 | ||
| 1650 | 11.59 | 3.28 | 11.12 | 5.85 | 10.78 | 7.73 | 10.48 | 9.65 | 10.23 | 11.89 | ||
| 1800 | 12.74 | 3.58 | 12.28 | 6.38 | 11.93 | 8.44 | 11.63 | 10.53 | 11.38 | 12.97 | ||
رسم تجميع حزمة المنفخ
| BVورقة أبعاد المخطط | الوحدة: ملم | |||||||||||||||||
النوع |
بورت ديا |
قوة المحرك |
أ | ب | ج | د | E | F | G | هـ | ك | م | ن | 0 | (ب) | ق | n-M16 × h | الوزن (كغ) |
| BV6005 | 80 (((3") | 5.5 ¢75 | 1330 | 1054 | 100 | 221 | 598 | 179 | 237 | 1162 | 161 | 332 | 406 | 135 | 200 | 18 | 4-M16×300 | 241 |
| 11 ~ 15 | 458 | 532 | ||||||||||||||||
| 18.5 22 | 493 | 567 | ||||||||||||||||
| معايير الـ Accessorإيهتشمل:صمام الإدخال،صمام الخروج،مقياس الضغط السلبي،القاعدة،غطاء الحزام،صمام الإغاثة الفراغ،الحزام الثلاثي. | ||||||||||||||||||
| الوزن المذكور أعلاه يخص الملحقات القياسية فقط، باستثناء المحرك. | ||||||||||||||||||
إمدادات النطاق القياسية
1. الجسم الرئيسي للجهاز
2صمام أمان الفراغ
3. صامتة المدخل
4. ضخم الصوت
5قاعدة عامة (مع غطاء الحزام)
6المفاصل المرنة المطاطية و وسادة الصدمة
7. عجلة الهواء
8. مقياس الضغط
9الحزام
10. المسامير والمحار وأجزاء الاتصال الأخرى
11. المحرك
