الصانع المهنية لأنواع مختلفة من المنافيخ

|
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | BK |
| إصدار الشهادات: | ISO9001/ISO14001/CE |
| رقم الموديل: | BV6015 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | تصدير حالة خشبية القياسيةبوكو بكو سلسلة جذور منفاخ يرث تصميم بك سلسلة. فإنه يتبنى مياه التبريد في ت |
| وقت التسليم: | 5 إلى 20 أيام عمل، يعتمد على كمية النظام والمواصفات |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 80 مجموعة لكلّ شهر |
| يكتب: | فراغ sauction ، نوع الجذور | السعة الجوية: | 14.68-39.13m3/min |
|---|---|---|---|
| تصريف الضغط التفاضلي: | -10KPA ~ -40KPA | قوة المحرك: | 11-22/30/37-45KW |
| تجويف التفريغ: | DN150 (6 ") | نوع التبريد: | هواء |
| نوع مدفوعة: | مدفوع بالمحرك ، متصل بواسطة الحزام والبكرة | وزن: | 380 كجم |
| سرعة: | 850-1800 دورة في الدقيقة | ||
| إبراز: | الجذور نوع فراغ مضخة,منفاخ فراغ مضخة |
||
-10KPA - 40KPA المضخة الفراغية DN150، الفص الدوار

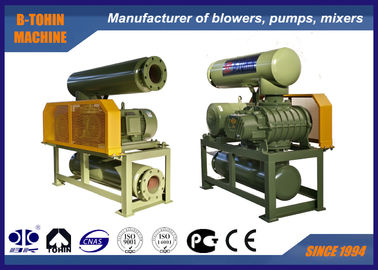

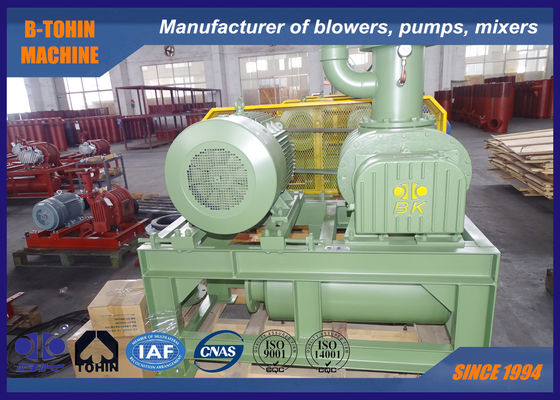

حول جهاز التفريغ BV6015
مضخة الفراغ BV6015 هي نوع من مضخة الهواء من نوع Roots. يمكن أن تصل إلى مضخة الفراغ -40KPA.يستخدم على نطاق واسع لنقل الهواء الفراغ، وإذا تميزت من الأداء المستقر والكفاءة الحجمية الممتازة.
المواصفات
|
النموذج |
BV6015 |
|
قدرة الهواء |
14.68-39.13m3/دقيقة |
|
ضغط التفريغ التفاضلي |
-10 ~ -40KPA |
|
سرعة الدوران |
850-1800 دورة في الدقيقة |
|
نوع المحرك |
11-22/30/37-45KW 380/400/415/440 فولت، 3 مراحل، 50/60 هرتز |
|
نوع المنشأة |
النوع القياسي: الأفقي النوع الرأسي المتاح لخيارك |
|
N.W. من المضخة بدون محرك |
380 كجم |
|
حجم العبوة تقريباً |
1.8*1.2*1.95m (طول*عرض*ارتفاع) |
ورقة المعلمات
|
الفن رقم |
الميناء |
السرعة |
-0.1كيلوغرام/سم2 |
-0.2kgf/cm2 |
-0.3 كيلوغرام / سم2 |
- 0.4kgf/cm2 |
||||
|
-1000ملم ساعة2أوه |
-2000 ملم في الساعة2أوه |
-3000mmH2أوه |
- 4000ملم في الساعة2أوه |
|||||||
|
-0.01Mpa |
-0.02Mpa |
-0.03Mpa |
-0.04Mpa |
|||||||
|
rpm |
م3/دقيقة |
KW |
م3/دقيقة |
KW |
م3/دقيقة |
KW |
م3/دقيقة |
KW |
||
|
BV6015 |
150 (((6") |
850 |
17.17 |
4.71 |
16.13 |
8.24 |
15.35 |
11.22 |
14.68 |
14.22 |
|
1000 |
20.64 |
5.54 |
19.60 |
9.70 |
18.81 |
13.20 |
18.14 |
16.73 |
||
|
1150 |
24.10 |
6.37 |
23.06 |
11.15 |
22.28 |
15.19 |
21.61 |
19.24 |
||
|
1250 |
26.42 |
6.92 |
25.38 |
12.12 |
24.59 |
16.51 |
23.92 |
20.91 |
||
|
1400 |
29.88 |
7.75 |
28.84 |
13.57 |
28.06 |
18.49 |
27.39 |
23.42 |
||
|
1500 |
32.19 |
8.31 |
31.15 |
14.54 |
30.37 |
19.81 |
29.70 |
25.10 |
||
|
1650 |
35.66 |
9.14 |
34.62 |
16.00 |
33.83 |
21.79 |
33.16 |
27.61 |
||
|
1800 |
39.13 |
9.97 |
38.09 |
17.45 |
37.30 |
23.77 |
36.63 |
30.12 |
||
رسم تجميع حزمة المنفخ
| BVورقة أبعاد المخطط | الوحدة: ملم | |||||||||||||||||
النوع |
بورت ديا |
قوة المحرك |
أ | ب | ج | د | E | F | G | هـ | ك | م | ن | 0 | (ب) | ق | n-M16 × h | الوزن (كغ) |
| BV6015 | 150 (((6") | 11 22 | 1340 | 1064 | 113 | 222 | 748 | 232 | 364 | 1460 | 238 | 476 | 573 | 180 | 280 | 24 | 4-M16×400 | 380 |
| 30 | 539 | 636 | ||||||||||||||||
| 37 ¢45 | 563 | 660 | ||||||||||||||||
| معايير الـ Accessorإيهتشمل:صمام الإدخال،صمام الخروج،مقياس الضغط السلبي،القاعدة،غطاء الحزام،صمام الإغاثة الفراغ،الحزام الثلاثي. | ||||||||||||||||||
| الوزن المذكور أعلاه يخص الملحقات القياسية فقط، باستثناء المحرك. | ||||||||||||||||||
إمدادات النطاق القياسية
1. الجسم الرئيسي للجهاز
2صمام أمان الفراغ
3. صامتة المدخل
4. ضخم الصوت
5قاعدة عامة (مع غطاء الحزام)
6المفاصل المرنة المطاطية و وسادة الصدمة
7. عجلة الهواء
8. مقياس الضغط
9الحزام
10. المسامير والمحار وأجزاء الاتصال الأخرى
11. المحرك
