الصانع المهنية لأنواع مختلفة من المنافيخ

|
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | BK |
| إصدار الشهادات: | ISO9001/ISO14001/CE |
| رقم الموديل: | BK7018 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | تصدير حالة معياريّ خشبيّ |
| وقت التسليم: | 5 إلى 20 أيام عمل، يعتمد على كمية النظام والمواصفات |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | مجموعات 100 شهريا |
| اسم: | مصفف جذور الثلاثة | السعة الجوية: | 18.98-50.47m3/min |
|---|---|---|---|
| تصريف الضغط التفاضلي: | 10-50 كيلو باسكال | قوة المحرك: | 11-45/55 كيلوواط |
| تجويف التفريغ: | DN200 (8 بوصات) | طلب:: | التهوية، الغسيل العكسي، النقل الهوائي، المطبق لمعالجة المياه، مصنع الأسمنت، مصنع الطباعة، إلخ. |
| المواد الرئيسية: | الحديد الزهر | أصل التكنولوجيا: | الولايات المتحدة الأمريكية |
| متصل بواسطة: | الحزام والبكرة | الجهد االكهربى: | 380V/400V/415V/440V/مخصص |
| تكرار: | 50 هرتز/60 هرتز | طلب: | معالجة مياه الصرف الصحي |
| نوع التثبيت:: | أفقي أو عمودي | ||
| إبراز: | 3 لوب جذور منفاخ,هوائي نقل منفاخ |
||

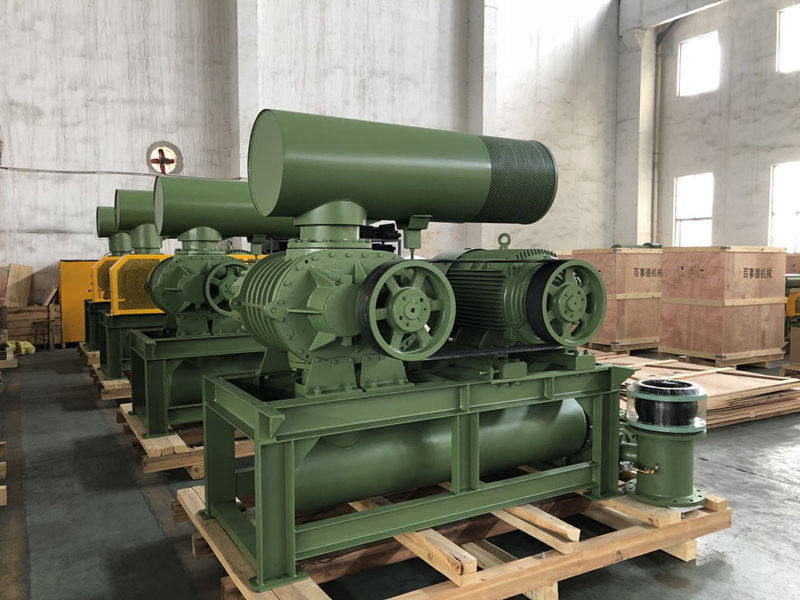

منفاخ ذو ثلاثة فصوص موجبة، ضغط 10-50 كيلو باسكال، سرعة دوران 700-1500 دورة في الدقيقة
تستخدم في صناعة البتروكيماويات ومواد البناء والطاقة الكهربائية والمعادن والأسمدة الكيماوية والمناجم والموانئ والمنسوجات والغذاء وصناعة الورق وتربية الأحياء المائية ومعالجة مياه الصرف الصحي وغيرها من المجالات، وتستخدم في الغالب لنقل الهواء. بالنسبة لتطبيقات الغاز وغاز الهيدروجين والأسيتيلين وثاني أكسيد الكربون والغازات القابلة للاشتعال والمتفجرة والمسببة للتآكل، يرجى الرجوع إلى سلسلة منفاخ الغاز الحيوي النموذجي الآخر YU-EG.
تحديد:
|
نموذج |
BK7018 |
|
سعة الهواء |
18.98-50.47 م3/دقيقة |
|
تفريغ الضغط التفاضلي |
10-50 كيلو باسكال |
|
سرعة الدوران |
700-1500 دورة في الدقيقة |
|
نوع المحرك |
11-45/55 كيلو واط 380/400/415/440 فولت، 3 مراحل، 50/60 هرتز، محرك التردد متاح أيضًا |
|
نوع التثبيت |
المعيار: النوع الأفقي النوع العمودي متاح للخيار الخاص بك |
| لون | مخصصة، معيار RAL6011 |
|
NW من منفاخ بدون محرك |
564 كجم |
|
حجم التعبئة تقريبا. |
1.8*1.3*2.2 (الطول*العرض*الارتفاع) |
سمات:
1. تروس توقيت من النوع الحلزوني للتشغيل السلس
2. المدمجة والمرونة في التثبيت تمنح المستخدمين المزيد من الخيارات.
3. هيكل متكامل للمكره، أكثر استقرارا في نقل تدفق الهواء
4. يعتمد أختام الزيت المستوردة المصنوعة من مطاط الفلورو، والذي يتميز بمقاومة التآكل الدقيقة ومقاومة درجات الحرارة العالية.
5. اهتزاز صغير واستهلاك اقتصادي للطاقة.
ورقة المعلمة
| نموذج | ضياء المنفذ (مم) | سرعة | سعة المدخل (م3/دقيقة) وقدرة العمود (KW) | |||||||||
| 0.1 كجم قوة/سم2 | 0.2 كجم قوة/سم2 | 0.3 كجم قوة/سم2 | 0.4 كجم قوة/سم2 | 0.5 كجم قوة/سم2 | ||||||||
| 1000 ملم ح2يا | 2000 ملم ح2يا | 3000 ملم ح2يا | 4000 ملم ح2يا | 5000 ملم ح2يا | ||||||||
| 0.01 ميجا باسكال | 0.02 ميجا باسكال | 0.03 ميجا باسكال | 0.04 ميجا باسكال | 0.05 ميجا باسكال | ||||||||
| دورة في الدقيقة | م3/دقيقة | كيلوواط | م3/دقيقة | كيلوواط | م3/دقيقة | كيلوواط | م3/دقيقة | كيلوواط | م3/دقيقة | كيلوواط | ||
| BK7018 | 200(8") | 700 | 21.97 | 6.55 | 20.73 | 10.70 | 19.77 | 14.52 | 18.98 | 19.46 | ||
| 850 | 27.32 | 7.96 | 26.07 | 13.00 | 25.11 | 17.63 | 24.32 | 23.62 | 23.61 | 26.82 | ||
| 1000 | 32.66 | 9.36 | 31.41 | 15.29 | 30.45 | 20.74 | 29.67 | 27.79 | 28.95 | 31.55 | ||
| 1150 | 38.00 | 10.76 | 36.75 | 17.58 | 35.79 | 23.85 | 35.01 | 31.96 | 34.30 | 36.28 | ||
| 1250 | 41.56 | 11.70 | 40.32 | 19.11 | 39.35 | 25.92 | 38.57 | 34.74 | 37.86 | 39.44 | ||
| 1400 | 46.90 | 13.11 | 45.66 | 21.40 | 44.70 | 29.03 | 43.91 | 38.91 | 43.20 | 44.17 | ||
| 1500 | 50.47 | 14.04 | 49.22 | 22.93 | 48.26 | 31.11 | 47.47 | 41.69 | 46.76 | 47.33 | ||
هيكل الجسم الرئيسي للمنفاخ
|
لا. |
اسم الجزء |
الكمية. |
|
لا. |
اسم الجزء |
الكمية. |
|
لا. |
اسم الجزء |
الكمية. |
|
1 |
قدم |
2 |
|
9 |
غطاء الطرف الأيسر |
1 |
|
17 |
خزان الزيت |
1 |
|
2 |
الترباس السداسي |
4 |
|
10 |
دبوس مستدير |
4 |
|
18 |
جير |
2 |
|
3 |
ختم مضاد للغبار |
1 |
|
11 |
غلاف |
1 |
|
19 |
مفتاح |
2 |
|
4 |
محرك المكره |
1 |
|
12 |
ختم الزيت |
4 |
|
20 |
الأكمام المحورية |
2 |
|
5 |
محمل نهاية القيادة |
2 |
|
13 |
غطاء النهاية اليمنى |
1 |
|
21 |
محمل نهاية العتاد |
2 |
|
6 |
المكره مدفوعة |
2 |
|
14 |
بولت |
16 |
|
22 |
لوحة تحمل |
2 |
|
7 |
غطاء غبار |
1 |
|
15 |
استراحة |
1 |
|
23 |
وسادة قابلة للتعديل |
عديد |
|
8 |
حلمة الشحوم |
2 |
|
16 |
تصاعد الترباس |
8 |
|
24 |
الجوز المغناطيسي |
1 |
رسم تجميع حزمة المنفاخ
العرض القياسي للنطاق
1. منفاخ رمح العارية
2. صمام تخفيف
3. صمام فحص الرقاقة (نوع نحيف)
4. كاتم الصوت المدخل (مع فلتر الهواء)
5. كاتم الصوت التفريغ
6. قاعدة المنفاخ والمحرك (مع غطاء الحزام)
7. وصلة مطاطية مرنة وممتصة للصدمات
8. بكرة المحرك
9. جهاز قياس الضغط
10. الحزام على شكل حرف V
11. البراغي والصواميل وأجزاء التوصيل الأخرى
12. محرك كهربائي
