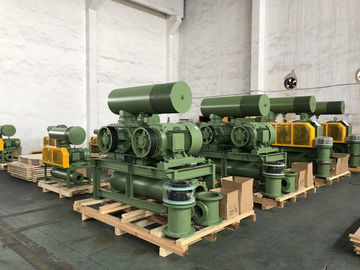

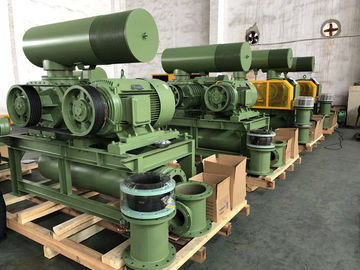

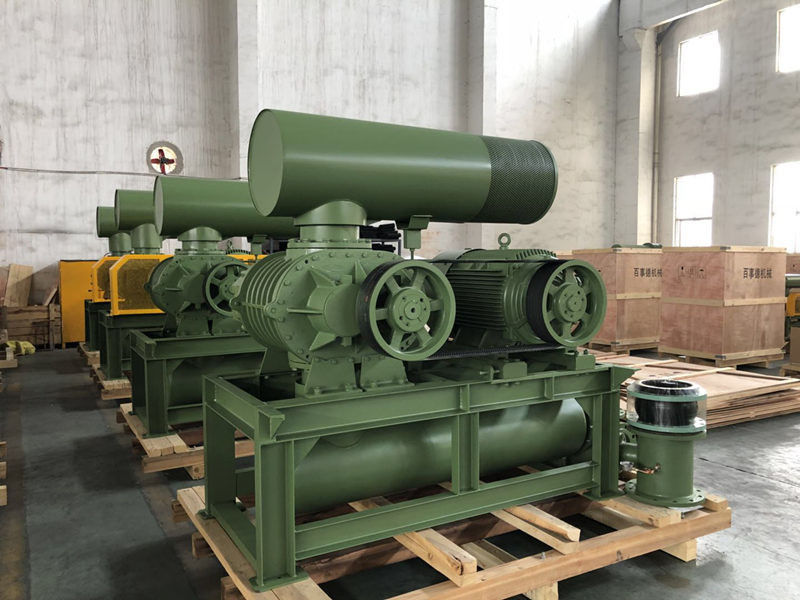

DN200 ثلاثي الفص الجذور المنفخ 30-132KW 80KPA التبريد الهوائي الدوار المنفخ

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	BK
إصدار الشهادات:	ISO9001/ISO14001/CE
رقم الموديل:	BK9020S

شروط الدفع والشحن:

الحد الأدنى لكمية:	1 مجموعة
الأسعار:	قابل للتفاوض
تفاصيل التغليف:	تصدير حالة معياريّ خشبيّ
وقت التسليم:	5 إلى 20 أيام عمل، يعتمد على كمية النظام والمواصفات
شروط الدفع:	L / C ، T / T
القدرة على العرض:	50 مجموعات شهريا

مفصلة وصف المنتج

اسم:	مصفف جذور الثلاثة	يكتب:	الإزاحة الإيجابية ، نوع الجذور ، نقل الهواء
السعة الجوية:	42.58-80.18m3/min	تصريف الضغط التفاضلي:	10-80 كيلو باسكال
قوة المحرك:	30-132kw	تجويف التفريغ:	DN200 (8 بوصات)
نوع التبريد:	هواء	طلب::	تهوية ، غسيل عكسي ، نقل هوائي ، مطبق في معالجة المياه ، الأسمنت ، تنظيف الأنابيب ، محطة توليد الكهرب
المواد الرئيسية:	الحديد الزهر	الجهد االكهربى:	380 فولت/400 فولت/415 فولت/440 فولت/حسب الطلب
تكرار:	50 هرتز/60 هرتز	نوع التثبيت::	أفقي أو عمودي
إبراز:	3 لوب جذور منفاخ , جذور الفص منفاخ

منفاخ جذور بثلاثة فصوص DN250، 15-132 كيلوواط، منفاخ دوار بتبريد هواء 80 كيلو باسكال

تتميز منافيخ BK بكفاءة أديباتيكية كاملة محسنة بالإضافة إلى الكفاءة الحجمية وتوفر هواء فائق

خصائص السعة مقابل الضغط.

الموديل	BK9020S
سعة الهواء	42.58-80.18 متر مكعب³/دقيقة
ضغط التفريغ التفاضلي	10-80 كيلو باسكال
سرعة الدوران	1000-1500 دورة في الدقيقة
نوع المحرك	30-132 كيلو واط 380/400/415/440 فولت، 3 مراحل، 50/60 هرتز، يتوفر أيضًا محرك بتردد
نوع التركيب	قياسي: نوع أفقي. يتوفر نوع رأسي حسب اختيارك
اللون	مخصص، قياسي RAL6011
الوزن الصافي للمنفاخ بدون محرك	1310 كجم
حجم التعبئة التقريبي.	2.621.782.45 متر (طولعرضارتفاع)

الميزات:

1. منافيخ BK ثلاثية الفصوص لا تحتاج إلى سائل تبريد مائي ضمن ضغط ارتفاع 80 كيلو باسكال.

2. تم اعتماد التروس الحلزونية لنقل أكثر استقرارًا.

3. من خلال اعتماد شكل خاص للدوار، يمكن الحفاظ على الخلوص بين الدوارات ثابتًا،

مما يجعل الكفاءة أعلى.

4. يتم التحكم في دقة الدوارات من خلال الإنتاج الضخم على آلات NC دقيقة. بالإضافة إلى ذلك،

فإن الدوارات خالية تقريبًا من الاهتزازات نظرًا لتوازنها الديناميكي في مرحلة التصنيع

بالفعل.

5. تم اعتماد تروس التوقيت الحلزونية ليس فقط لإطالة عمر الاستخدام ولكن أيضًا لتقليل الضوضاء.

ورقة المعلمات

الموديل	قطر المنفذ (مم)	السرعة	سعة الدخل (متر مكعب/دقيقة) وقوة العمود (كيلو واط)
			0.1 كجم/سم مربع		0.2 كجم/سم مربع		0.3 كجم/سم مربع		0.4 كجم/سم مربع		0.5 كجم/سم مربع		0.6 كجم/سم مربع		0.7 كجم/سم مربع		0.8 كجم/سم مربع
			1000 مم ماء		2000 مم ماء		3000 مم ماء		4000 مم ماء		5000 مم ماء		6000 مم ماء		7000 مم ماء		8000 مم ماء
			0.01 ميجا باسكال		0.02 ميجا باسكال		0.03 ميجا باسكال		0.04 ميجا باسكال		0.05 ميجا باسكال		0.06 ميجا باسكال		0.07 ميجا باسكال		0.08 ميجا باسكال
		دورة في الدقيقة	متر مكعب/دقيقة	كيلو واط	متر مكعب/دقيقة	كيلو واط	متر مكعب/دقيقة	كيلو واط	متر مكعب/دقيقة	كيلو واط	متر مكعب/دقيقة	كيلو واط	متر مكعب/دقيقة	كيلو واط	متر مكعب/دقيقة	كيلو واط	متر مكعب/دقيقة	كيلو واط
BK9020S	200 (8 بوصة)	1000	51.88	24.34	49.92	31.03	48.41	37.73	47.14	44.42	46.02	51.12	45.01	57.82	43.6	65.83	42.58	72.66
		1050	54.71	25.55	52.75	32.58	51.24	39.61	49.97	46.65	48.85	53.68	47.84	60.71	46.91	67.74	46.05	74.77
		1150	60.37	27.99	58.41	35.69	56.9	43.39	55.63	51.09	54.51	58.79	53.50	66.49	52.57	74.19	51.71	81.89
		1250	66.03	30.42	64.07	38.79	62.56	47.16	61.29	55.53	60.18	63.90	59.17	72.27	58.24	80.64	57.37	89.01
		1400	74.52	34.07	72.56	43.44	71.06	52.82	69.79	62.19	68.67	71.57	67.66	80.94	66.73	90.32	65.86	99.69
		1500	80.18	36.5	78.22	45.38	76.72	56.59	75.45	66.64	74.33	76.68	73.32	86.72	72.39	96.77	71.52	106.8

هيكل الجسم الرئيسي للمنفاخ

DN200 ثلاثي الفص الجذور المنفخ 30-132KW 80KPA التبريد الهوائي الدوار المنفخ 0

رقم.	اسم الجزء	الكمية.	رقم.	اسم الجزء	الكمية.	رقم.	اسم الجزء	الكمية.
1	قاعدة	2	9	غطاء الطرف الأيسر	1	17	خزان الزيت	1
2	برغي سداسي	4	10	دبوس دائري	4	18	ترس	2
3	مانع الغبار	1	11	الغلاف	1	19	مفتاح	2
4	دوار القيادة	1	12	مانع تسرب الزيت	4	20	كم محوري	2
5	محمل	2	13	غطاء الطرف الأيمن	1	21	محمل	2
6	دوار مدفوع	2	14	برغي	16	22	لوحة المحمل	2
7	كوب الغبار	1	15	منفذ تهوية	1	23	وسادة قابلة للتعديل	عدة
8	حلمة الشحم	2	16	برغي	8	24	صمولة مغناطيسية	1
