الصانع المهنية لأنواع مختلفة من المنافيخ

|
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | BK |
| إصدار الشهادات: | ISO9001/ISO14001/CE |
| رقم الموديل: | BKW8024 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | تصدير حالة معياريّ خشبيّ |
| وقت التسليم: | 5 إلى 20 أيام عمل، يعتمد على كمية النظام والمواصفات |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 50 مجموعات شهريا |
| اسم: | جذر الروتاري منفاخ الفص | نوع: | نوع جذور الإزاحة الإيجابية ، ثلاثة فصوص |
|---|---|---|---|
| القدرة الجوية: | 22.74-66.05 م 3 / دقيقة | تفريغ الضغط التفاضلي: | 60-80 كيلو باسكال |
| قوة المحرك: | 45-132 واط | تتحمل التفريغ: | DN250 (10 بوصة) |
| نوع مدفوعة: | مدفوعة بمحرك ، متصلة بحزام وبكرة | نوع التثبيت: | الأفقي والرأسي متاح أيضا |
| إبراز: | الروتاري منفاخ إيجابي,الروتاري الفص منفاخ |
||

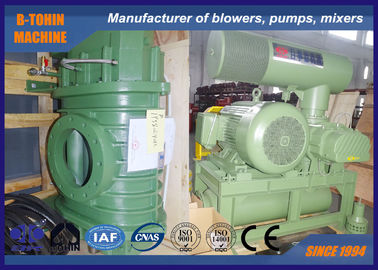

جذور الحديد الزهر منفاخ الفص الدوار ، سعة 3600 م 3 / ساعة منفاخ الفص
Roots blower is a kind of volumetric blower whose air capacity and revolution have formed a proportion. منفاخ الجذور هو نوع من المنفاخ الحجمي الذي شكلت سعة الهواء وثورة نسبة. Each rotation of the three-lobe type blower needs three times of air suction& discharge of two-lobes. كل دوران للمنفاخ من ثلاثة فصوص يحتاج إلى ثلاث مرات من شفط الهواء وتفريغه من الفصوص. Compared to two-lobe type blower, three lobe roots blower have the characteristics of low air pulsation and more stable operation. بالمقارنة مع منفاخ من نوع ثنائي الفص ، فإن ثلاثة منفاخ جذور الفص لها خصائص انخفاض نبض الهواء وتشغيل أكثر استقرارًا.
It has two lobes on the two parallel bearings. لديها فصين على المحامل المتوازية. There are small tiny spaces between lobes, elliptic casing as well as each lobe. هناك مساحات صغيرة بين الفصوص ، والأهليلجيه ، وكذلك كل فص. he lobes' uniform speed rotation at opposite directions makes the certain quantity air circled by casing and lobes transported form the suction side to the discharge side. إن دوران سرعة الفصوص المنتظم في الاتجاهات المعاكسة يجعل كمية الهواء المحددة التي تدور حول الغلاف والفصوص المنقولة من جانب الشفط إلى جانب التفريغ.
مواصفات
نموذج | BKW8024 |
القدرة الجوية | 22.74-66.05 م3/ دقيقة |
تفريغ الضغط التفاضلي | 60-80 كيلو باسكال |
سرعة الدوران | 700-1500 دورة في الدقيقة |
حجم مياه التبريد | 20 لتر / دقيقة |
نوع المحرك | 45-132 كيلوواط |
ماركة السيارات | المعيار: محرك Siemens Beide أو Wannan |
نوع التثبيت | المعيار: النوع الأفقي. |
NW منفاخ بدون محرك | 1160 كجم |
حجم التعبئة | 2.28 * 1.51 * 2.45 م (الطول * العرض * الارتفاع) |
الميزات
1. تم تحسين منحنيات الدوار لتوفير الطاقة بنسبة 15 إلى 25٪
2. منفاخ الجذور BKW لديه أداء ختم جيد باستخدام مادة مانعة للتسرب من المطاط الفلوري.
3. دقة الترس هي الفئة الخامسة ، والأجزاء الرئيسية هي آلة NC لضمان التشغيل السلس.
4.انخفاض الاهتزاز بسبب التوازن الديناميكي الدقيق.
5. الهواء المنقول نظيف وخالٍ من الزيت أو الغبار.
ورقة المعلمة
| نموذج | سرعة | سعة المدخل (m3 / min) وقوة العمود (KW) | تبريد ماء | |||||
| 0.6 كجم / سم 2 | 0.7 كجم / سم 2 | 0.8 كجم / سم 2 | ||||||
| 6000mmH2O | 7000mmH2O | 8000mmH2O | ||||||
| 0.06 ميجا باسكال | 0.07 ميجا باسكال | 0.08 ميجا باسكال | ||||||
| دورة في الدقيقة | م 3 / دقيقة | كيلوواط | م 3 / دقيقة | كيلوواط | م 3 / دقيقة | كيلوواط | لتر / دقيقة | |
BKW8024 | 700 | 23.85 | 39.10 | 22.74 | 47.51 | 20 | ||
| 850 | 31.76 | 47.48 | 30.65 | 55.06 | ||||
| 1000 | 39.67 | 55.86 | 38.56 | 64.78 | 37.67 | 73.70 | ||
| 1150 | 47.59 | 64.24 | 46.48 | 74.50 | 45.58 | 84.76 | ||
| 1250 | 52.86 | 69.82 | 51.75 | 80.98 | 50.86 | 92.13 | ||
| 1400 | 60.77 | 78.20 | 59.67 | 90.69 | 58.77 | 103.19 | ||
| 1500 | 66.05 | 83.78 | 64.94 | 97.17 | 64.05 | 110.56 | ||

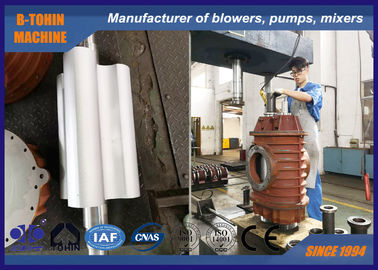

هيكل الجسم الرئيسي منفاخ
اتجاه تدفق مياه التبريد

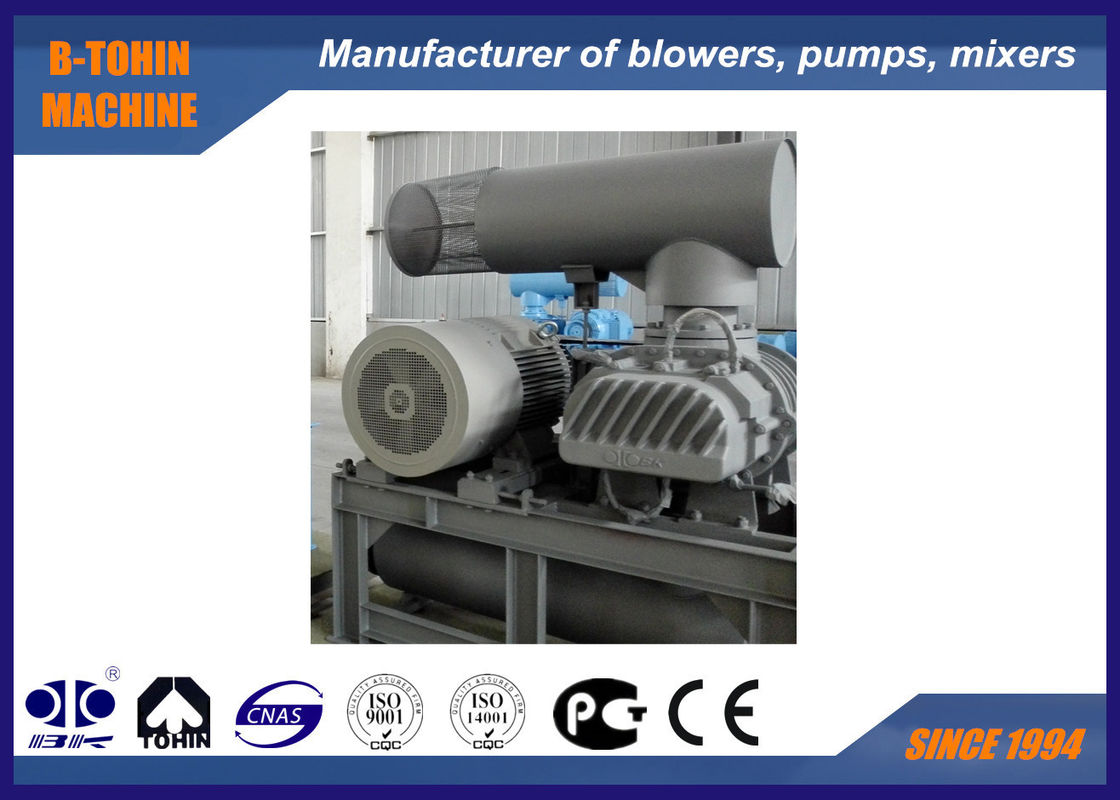

تجميع رسم حزمة المنفاخ
العرض القياسي للنطاق
1. منفاخ رمح
2. كاتم الصوت مدخل (مع فلتر الهواء)
3. منفذ الصوت
4. تخفيف الصمام
5. فحص الصمام
6. مفصل مرن
7. مقياس الضغط
8. بكرة منفاخ وبكرة المحرك
9. الحزام الخامس
10. غطاء الحزام
11. القاعدة العامة
12. المحرك
