الصانع المهنية لأنواع مختلفة من المنافيخ

|
| Place of Origin: | China |
| اسم العلامة التجارية: | BK |
| إصدار الشهادات: | ISO9001/ISO14001 |
| رقم الموديل: | BV5003 |
| Minimum Order Quantity: | 1 set |
|---|---|
| الأسعار: | قابل للتفاوض |
| Packaging Details: | Export standard wooden caseAbout BKW BKW series roots blower inherits the design of BK series. It adopts water cooling in bearing cover, which can lower the temperature of bearing so as to prolong the bearing’s service life and enable higher pressure appli |
| Delivery Time: | 5 to 20 working days, depends on order amount and specification |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 80 SETS per month |
| يكتب: | شفط الفراغ ، نوع الجذور | السعة الجوية: | 1.92-7.38m3/دقيقة |
|---|---|---|---|
| تفريغ الضغط التفاضلي: | -10KPA ~ -50KPA | قوة المحرك: | 5.5-7.5/11-15kw |
| تتحمل التفريغ: | DN65 (2.5 ") | نوع التبريد: | هواء |
| نوع مدفوع: | محرك مدفوع ، متصل بحزام وبكرة | وزن: | 171 كجم |
| سرعة: | 850-2000 RMP | ||
| إبراز: | roots type vacuum pump,air blower pump,air blower pump |
||

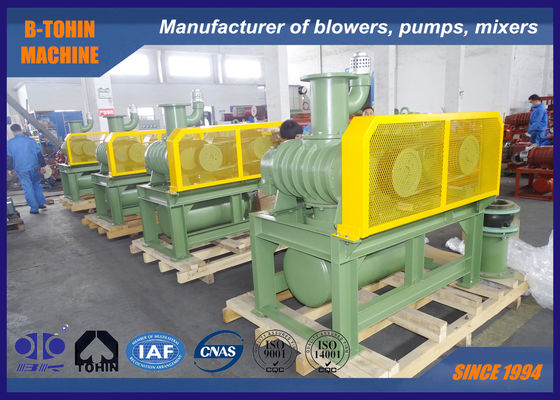

مضخة تفريغ هواء بجذور ثلاثية الفصوص، أقصى ضغط تفريغ 40 كيلو باسكال
حول مضخة التفريغ BK
مضخة التفريغ BK مخصصة للاستخدام في نطاق تفريغ الهواء من -10 كيلو باسكال إلى -50 كيلو باسكال. يتم تطبيقها في نقل المواد الغذائية، والمعادن، والصناعات الكيميائية، والطلاء الإلكتروني.
المواصفات
|
الموديل |
BV 5003 |
|
سعة الهواء |
1.92-7.38 متر3/ دقيقة |
|
فرق ضغط التفريغ |
-10 ~ -50 كيلو باسكال |
|
السرعة الدورانية |
850-2000 دورة في الدقيقة |
|
نوع المحرك |
1.5-7.5 كيلو واط 380/400/415/440 فولت، 3 مراحل، 50/60 هرتز |
|
ماركة المحرك |
قياسي: محرك Siemens Beide أو Wannan محرك Siemens و ABB كخيار لك |
|
نوع التركيب |
قياسي: نوع أفقي. النوع الرأسي متاح كخيار لك |
|
الوزن الصافي للمنفاخ بدون محرك |
171 كجم |
|
حجم التعبئة تقريبًا. |
1.64*0.75*1.6 متر (الطول*العرض*الارتفاع) |
ورقة المعلمات
| الموديل | قطر المنفذ | السرعة | سعة المدخل (متر مكعب/دقيقة) وقوة العمود (كيلو واط) | |||||||||
| -0.1 كجم/سم2 | -0.2 كجم/سم2 | -0.3 كجم/سم2 | -0.4 كجم/سم2 | -0.5 كجم/سم2 | ||||||||
| -1000 ممH2O | -2000 ممH2O | -3000 ممH2O | -4000 ممH2O | -5000 ممH2O | ||||||||
| -0.01 ميجا باسكال | -0.02 ميجا باسكال | -0.03 ميجا باسكال | -0.04 ميجا باسكال | -0.05 ميجا باسكال | ||||||||
| دورة في الدقيقة | متر مكعب/دقيقة | كيلو واط | متر مكعب/دقيقة | كيلو واط | متر مكعب/دقيقة | كيلو واط | متر مكعب/دقيقة | كيلو واط | متر مكعب/دقيقة | كيلو واط | ||
| BV5003 | 65(2.5") | 850 | 2.75 | 0.97 | 2.47 | 1.61 | 2.25 | 2.45 | 2.07 | 2.77 | 1.92 | 3.38 |
| 1000 | 3.35 | 1.15 | 3.07 | 1.89 | 2.86 | 2.89 | 2.68 | 3.26 | 2.52 | 3.97 | ||
| 1150 | 3.96 | 1.32 | 3.67 | 2.18 | 3.46 | 3.32 | 3.28 | 3.75 | 3.12 | 4.57 | ||
| 1250 | 4.36 | 1.43 | 4.08 | 2.36 | 3.86 | 3.61 | 3.68 | 4.08 | 3.52 | 4.96 | ||
| 1350 | 4.76 | 1.55 | 4.48 | 2.55 | 4.27 | 3.89 | 4.08 | 4.4 | 3.93 | 5.36 | ||
| 1500 | 5.36 | 1.72 | 5.08 | 2.84 | 4.87 | 4.33 | 4.69 | 4.89 | 4.53 | 5.96 | ||
| 1600 | 5.77 | 1.83 | 5.48 | 3.03 | 5.27 | 4.62 | 5.09 | 5.22 | 4.93 | 6.36 | ||
| 1750 | 6.37 | 2.01 | 6.09 | 3.31 | 5.87 | 5.05 | 5.69 | 5.71 | 5.54 | 6.95 | ||
| 1850 | 6.77 | 2.12 | 6.49 | 3.5 | 6.28 | 5.34 | 6.1 | 6.03 | 5.94 | 7.35 | ||
| 2000 | 7.38 | 2.29 | 7.09 | 3.78 | 6.88 | 5.77 | 6.7 | 6.52 | 6.54 | 7.94 | ||
رسم تجميع مجموعة المنفاخ
| BVورقة أبعاد الخطوط العريضة | الوحدة: مم | |||||||||||||||||
النوع |
قطر المنفذ |
قدرة المحرك |
أ | ب | ج | د | هـ | و | ز | ح | ك | م | ن | 0 | ع | ص | ن-M16×h | الوزن (كجم) |
| BV5003 | 65(2.5") | 5.5～7.5 | 1190 | 940 | 90 | 200 | 532 | 172 | 200 | 1072 | 133 | 346 | 410 | 115 | 190 | 18 | 4-M16×300 | 171 |
| 11～15 | 474 | 538 | ||||||||||||||||
| الملحقات القياسيةتشمل: مدخل، كاتم صوت المخرج، مقياس الضغط السلبي، القاعدة، غطاء الحزام، صمام تخفيف التفريغ، الحزام المثلث.الأوزان المذكورة أعلاه مخصصة للملحقات القياسية فقط، باستثناء المحرك.نطاق التوريد القياسي1. الهيكل الرئيسي للمنفاخ | ||||||||||||||||||
| 2. صمام أمان التفريغ | ||||||||||||||||||
3. كاتم صوت المدخل
4. كاتم صوت المخرج
5. قاعدة عامة (مع غطاء الحزام)
6. وصلة مرنة مطاطية ووسادة صدمات
7. بكرة المنفاخ
8. مقياس الضغط
9. الحزام
10. البراغي والصواميل وأجزاء التوصيل الأخرى
11. المحرك
