الصانع المهنية لأنواع مختلفة من المنافيخ

|
| Place of Origin: | China |
| اسم العلامة التجارية: | BK |
| إصدار الشهادات: | ISO9001/ISO14001 |
| رقم الموديل: | BV5006 |
| Minimum Order Quantity: | 1 set |
|---|---|
| الأسعار: | قابل للتفاوض |
| Packaging Details: | Export standard wooden caseAbout BKW BKW series roots blower inherits the design of BK series. It adopts water cooling in bearing cover, which can lower the temperature of bearing so as to prolong the bearing’s service life and enable higher pressure appli |
| Delivery Time: | 5 to 20 working days, depends on order amount and specification |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 80 SETS per month |
| يكتب: | شفط الفراغ ، نوع الجذور | السعة الجوية: | 3.72-12.51 متر مكعب/دقيقة |
|---|---|---|---|
| تفريغ الضغط التفاضلي: | -10KPA ~ -40KPA | قوة المحرك: | 5.5-7.5/11-15/18.5-22kw |
| تتحمل التفريغ: | DN100(4”) | نوع التبريد: | هواء |
| سرعة: | 850-2000 دورة في الدقيقة | وزن: | 241 كجم |
| نوع مدفوع: | محرك مدفوع ، متصل بحزام وبكرة | ||
| إبراز: | air blower pump,blower vacuum pump,blower vacuum pump |
||

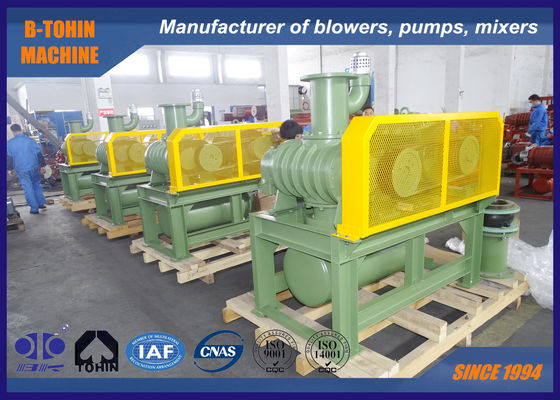

مضخة تفريغ الهواء بجذور دوارة، -40 كيلو باسكال، منفاخ تفريغ الهواء يعمل بالمحرك
حول مضخة التفريغ BK
تم تصميم مضخة التفريغ BK للاستخدام في التفريغ من -10 كيلو باسكال إلى -40 كيلو باسكال. يتم تطبيقها على نطاق واسع في نقل الطعام والمعادن والصناعات الكيماوية والطلاء الإلكتروني. تتميز بأداء مستقر وهيكل مدمج.
المواصفات
|
الموديل |
BV5006 |
|
سعة الهواء |
3.72-12.51 متر3/ دقيقة |
|
فرق ضغط التفريغ |
-10 ~ -40 كيلو باسكال |
|
السرعة الدورانية |
850-2000 دورة في الدقيقة |
|
نوع المحرك |
5.5-7.5 / 11-15 / 18.5-22 كيلو واط 380/400/415/440 فولت، 3 مراحل، 50/60 هرتز |
|
ماركة المحرك |
قياسي: محرك Siemens Beide أو Wannan محرك Siemens و ABB كخيار لك |
|
نوع التركيب |
قياسي: نوع أفقي. النوع الرأسي متاح كخيار لك |
|
الوزن الصافي للمنفاخ بدون محرك |
204 كجم |
|
حجم التعبئة تقريبًا. |
1.5 * 1.05 * 1.75 متر (الطول * العرض * الارتفاع) |
ورقة المعلمات
<
| الموديل | قطر المنفذ (مم) |
السرعة | سعة المدخل (متر مكعب / دقيقة) وقوة العمود (كيلو واط) | |||||||
| -0.1 كجم / سم 2 | -0.2 كجم / سم 2 | -0.3 كجم / سم 2 | -0.4 كجم / سم 2 | |||||||
| -1000 مم H2O | -2000 مم H2O | -3000 مم H2O | -4000 مم H2O | |||||||
| -0.01 ميجا باسكال | -0.02 ميجا باسكال | -0.03 ميجا باسكال | -0.04 ميجا باسكال | |||||||
| دورة في الدقيقة | متر مكعب / دقيقة | كيلو واط | متر مكعب / دقيقة | كيلو واط | متر مكعب / دقيقة | كيلو واط | متر مكعب / دقيقة | كيلو واط | ||
| BV5006 | 100 (4") | 850 | 4.74 | 1.51 | 4.32 | 2.54 | 3.99 | 3.84 | 3.72 | 4.41 |
| 1000 | 5.75 | 1.78 | 5.33 | 2.98 | 5.01 | 4.52 | 4.74 | 5.19 | ||
| 1150 | 6.77 | 2.04 | 6.35 | 3.43 | 6.02 | 5.20 | 5.75 | 5.97 | ||
| 1250 | 7.44 | 2.22 | 7.02 | 3.73 | 6.70 | 5.65 | 6.43 | 6.49 | ||
| 1350 | 8.12 | 2.40 | 7.70 | 4.03 | 7.37 | 6.11 | 7.10 | 7.01 | ||
| 1500 | 9.13 | 2.66 | 8.71 | 4.47 | 8.39 | 6.78 | 8.12 | 7.79 | ||
| 1600 | 9.81 | 2.84 | 9.39 | 4.77 | 9.06 | 7.24 | 8.79 | 8.31 | ||
| 1750 | 10.82 | 3.11 | 10.40 | 5.22 | 10.08 | 7.91 | 9.81 | 9.09 | ||
| 1850 | 11.50 | 3.29 | 11.08 | 5.52 | 10.75 | 8.37 | 10.48 | 9.61 | ||
| 2000 | 12.51 | 3.55 | 12.09 | 5.97 | 11.77 | 9.05 | 11.50 | 10.39 | ||
رسم تجميع مجموعة المنفاخ
| BVورقة أبعاد الخطوط العريضة | الوحدة: مم | |||||||||||||||||
النوع |
قطر المنفذ |
قدرة المحرك |
أ | ب | ج | د | هـ | و | ز | ح | ك | م | ن | 0 | ص | س | ن-M16 × h | الوزن (كجم) |
| BV5006 | 100 (4") | 5.5 ~ 7.5 | 1220 | 980 | 90 | 228 | 592 | 199 | 234 | 1216 | 170 | 369 | 433 | 150 | 230 | 18 | 4-M16 × 300 | 204 |
| 11 ~ 15 | 489 | 553 | ||||||||||||||||
| 18.5 ~ 22 | 534 | 598 | ||||||||||||||||
| الملحقات القياسيةessories تشمل: المدخل، كاتم الصوت، مقياس الضغط السلبي، القاعدة، غطاء الحزام، صمام تخفيف التفريغ، الحزام المثلث. | ||||||||||||||||||
| الأوزان أعلاه مخصصة للملحقات القياسية فقط، باستثناء المحرك. | ||||||||||||||||||
الإمداد القياسي للنطاق
1. الهيكل الرئيسي للمنفاخ
2. صمام أمان التفريغ
3. كاتم صوت المدخل
4. كاتم صوت المخرج
5. القاعدة العامة (مع غطاء الحزام)
6. وصلة مرنة مطاطية ووسادة صدمات
7. بكرة المنفاخ
8. مقياس الضغط
9. الحزام
10. البراغي والصواميل وأجزاء التوصيل الأخرى
11. المحرك
