الصانع المهنية لأنواع مختلفة من المنافيخ

|
| Place of Origin: | China |
| اسم العلامة التجارية: | BK |
| إصدار الشهادات: | ISO9001/ISO14001 |
| رقم الموديل: | BV5009 |
| Minimum Order Quantity: | 1 set |
|---|---|
| الأسعار: | قابل للتفاوض |
| Packaging Details: | Export standard wooden caseAbout BKW BKW series roots blower inherits the design of BK series. It adopts water cooling in bearing cover, which can lower the temperature of bearing so as to prolong the bearing’s service life and enable higher pressure appli |
| Delivery Time: | 5 to 20 working days, depends on order amount and specification |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 80 SETS per month |
| يكتب: | فراغ sauction ، نوع الجذور | السعة الجوية: | 5.68-18.41 متر مكعب/دقيقة |
|---|---|---|---|
| تصريف الضغط التفاضلي: | -10KPA ~ -40KPA | قوة المحرك: | 5.5-7.5/11-15/18.5-22kw |
| تجويف التفريغ: | DN100(4”) | نوع التبريد: | هواء |
| نوع مدفوعة: | مدفوع بالمحرك ، متصل بواسطة الحزام والبكرة | وزن: | 239 كجم |
| سرعة: | 850-2000 دورة في الدقيقة | ||
| إبراز: | roots type vacuum pump,air blower pump,air blower pump |
||

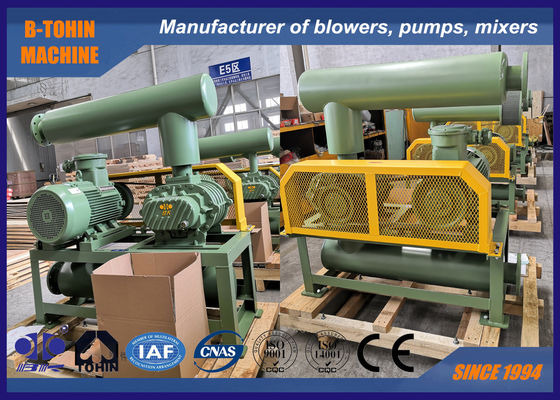

منفاخ جذور هوائي مضخة تفريغ، أقصى ضغط -40 كيلو باسكال، منفاخ تفريغ
حول مضخة تفريغ BK
تم تصميم مضخة تفريغ BK للاستخدام في التفريغ عن طريق تغيير مخرج ومدخل منفاخ جذور موجب. يغطي ضغط التفريغ الخاص بها من -10 كيلو باسكال إلى -40 كيلو باسكال. يتم تطبيقه على نطاق واسع في نقل المواد الغذائية، والمعادن، والصناعات الكيميائية، والطلاء الإلكتروني. يتميز بالتشغيل المستقر والأداء الموثوق.
المواصفات
|
الموديل |
BV5009 |
| أبعاد المدخل | DN100 |
| أبعاد المخرج | DN100 |
|
سعة الهواء |
5.68-18.41 متر مكعب3/دقيقة |
|
ضغط التفريغ |
-10 ~ -40 كيلو باسكال |
|
سرعة الدوران |
850-2000 دورة في الدقيقة |
|
نوع المحرك |
5.5-7.5/11-15/18.5-22 كيلو واط 380/400/415/440 فولت، 3 مراحل، 50/60 هرتز |
|
نوع التركيب |
قياسي: نوع أفقي. النوع الرأسي متاح لاختيارك |
|
الوزن الصافي للمنفاخ بدون محرك |
239 كجم |
|
حجم التعبئة التقريبي |
1.5*1.05*1.75 متر (طول*عرض*ارتفاع) |
جدول المعلمات
| الموديل | قطر المنفذ (مم) |
السرعة | سعة المدخل (متر مكعب/دقيقة) وقوة العمود (كيلو واط) | |||||||
| -0.1 كجم/سم مربع | -0.2 كجم/سم مربع | -0.3 كجم/سم مربع | -0.4 كجم/سم مربع | |||||||
| -1000 مم ماء | -2000 مم ماء | -3000 مم ماء | -4000 مم ماء | |||||||
| -0.01 ميجا باسكال | -0.02 ميجا باسكال | -0.03 ميجا باسكال | -0.04 ميجا باسكال | |||||||
| دورة في الدقيقة | متر مكعب/دقيقة | كيلو واط | متر مكعب/دقيقة | كيلو واط | متر مكعب/دقيقة | كيلو واط | متر مكعب/دقيقة | كيلو واط | ||
| BV5009 | 100 (4 بوصة) | 850 | 7.05 | 2.12 | 6.48 | 3.60 | 6.05 | 5.43 | 5.68 | 6.29 |
| 1000 | 8.53 | 2.49 | 7.97 | 4.23 | 7.53 | 6.39 | 7.17 | 7.40 | ||
| 1150 | 10.01 | 2.87 | 9.45 | 4.86 | 9.01 | 7.35 | 8.65 | 8.51 | ||
| 1250 | 11.00 | 3.12 | 10.44 | 5.29 | 10.00 | 7.99 | 9.64 | 9.25 | ||
| 1350 | 11.99 | 3.37 | 11.43 | 5.71 | 10.99 | 8.63 | 10.62 | 9.99 | ||
| 1500 | 13.47 | 3.74 | 12.91 | 6.35 | 12.47 | 9.59 | 12.11 | 11.10 | ||
| 1600 | 14.46 | 3.99 | 13.90 | 6.77 | 13.46 | 10.23 | 13.10 | 11.84 | ||
| 1750 | 15.94 | 4.37 | 15.38 | 7.40 | 14.94 | 11.18 | 14.58 | 12.95 | ||
| 1850 | 16.93 | 4.62 | 16.37 | 7.83 | 15.93 | 11.82 | 15.57 | 13.69 | ||
| 2000 | 18.41 | 4.99 | 17.85 | 8.46 | 17.41 | 12.78 | 17.05 | 14.80 | ||
رسم تجميع لحزمة المنفاخ
| BVجدول الأبعاد الخارجية | الوحدة: مم | |||||||||||||||||
النوع |
قطر المنفذ |
قوة المحرك |
أ | ب | ج | د | هـ | و | ز | ح | ك | م | ن | 0 | ف | ق | ن-م16×س | الوزن (كجم) |
| BV5009 | 100 (4 بوصة) | 5.5~7.5 | 1255 | 984 | 110 | 192 | 608 | 204 | 272 | 1225 | 163 | 325 | 409 | 150 | 230 | 18 | 4-M16×300 | 239 |
| 11~15 | 428 | 512 | ||||||||||||||||
| 18.5~22 | 473 | 557 | ||||||||||||||||
| الملحقات القياسية تشمل: مدخل، كاتم صوت مخرج، مقياس ضغط سلبي، قاعدة، غطاء حزام، صمام تخفيف الضغط، حزام مثلث.الأوزان المذكورة أعلاه للملحقات القياسية فقط، باستثناء المحرك.نطاق التوريد القياسي1. جسم المنفاخ الرئيسي2. صمام أمان التفريغ | ||||||||||||||||||
| 3. كاتم صوت المدخل | ||||||||||||||||||
4. كاتم صوت المخرج
5. قاعدة مشتركة (مع غطاء حزام)
6. وصلة مرنة مطاطية ووسادة صدمات
7. بكرة المنفاخ
8. مقياس الضغط
9. حزام
10. مسامير وصواميل وأجزاء توصيل أخرى
11. محرك
