الصانع المهنية لأنواع مختلفة من المنافيخ

|
| Place of Origin: | China |
| اسم العلامة التجارية: | BK |
| إصدار الشهادات: | ISO9001/ISO14001 |
| رقم الموديل: | BV6008 |
| Minimum Order Quantity: | 1 set |
|---|---|
| الأسعار: | قابل للتفاوض |
| Packaging Details: | Export standard wooden caseAbout BKW BKW series roots blower inherits the design of BK series. It adopts water cooling in bearing cover, which can lower the temperature of bearing so as to prolong the bearing’s service life and enable higher pressure appli |
| Delivery Time: | 5 to 20 working days, depends on order amount and specification |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 80 SETS per month |
| يكتب: | فراغ sauction ، نوع الجذور | السعة الجوية: | 7.38-20.63 متر مكعب/دقيقة |
|---|---|---|---|
| تصريف الضغط التفاضلي: | -10KPA~-40KPA | قوة المحرك: | 5.5-7.5/11-15/18.5-22/30/37-45KW |
| تجويف التفريغ: | DN125 ((5)) | نوع التبريد: | هواء |
| نوع مدفوعة: | مدفوع بالمحرك ، متصل بواسطة الحزام والبكرة | وزن: | 290 كجم |
| لطخة الأساس: | 4-M16*400 | سرعة: | 850-1800 دورة في الدقيقة |
| إبراز: | roots type vacuum pump,blower vacuum pump,blower vacuum pump |
||

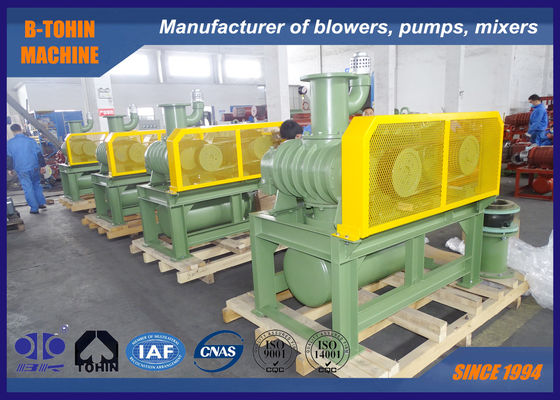

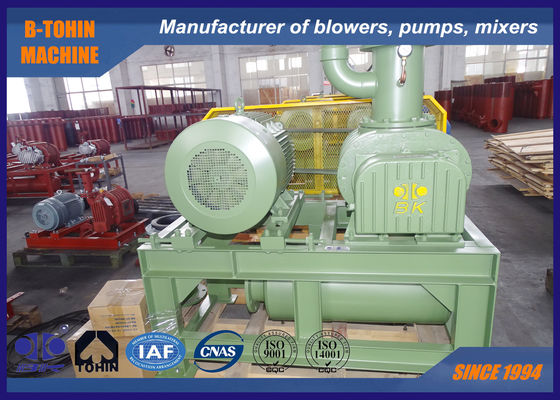

منفاخ جذور فاكيوم مضخة تفريغ -30KPA، منفاخ جذور لنقل الهواء بالتفريغ
حول مضخة التفريغ BK
تم تصميم مضخة التفريغ BK للاستخدام في التفريغ عن طريق تغيير مخرج ومدخل منفاخ الجذور الإيجابي. يغطي ضغط التفريغ الخاص بها من -10KAP إلى -40KPA. وهي مطبقة على نطاق واسع في نقل الأغذية، والمعادن، والصناعات الكيميائية، والطلاء الإلكتروني. تتميز بالتشغيل المستقر والأداء الموثوق.
المواصفات
|
الموديل |
BV6008 |
| أبعاد المدخل | DN125 |
| أبعاد المخرج | DN125 |
|
سعة الهواء |
7.38-20.63م3/دقيقة |
|
ضغط التفريغ التفاضلي |
-10 ~ -40KPA |
|
سرعة الدوران |
850-1800 دورة في الدقيقة |
|
نوع المحرك |
5.5-7.5/11-15/18.5-22/30/37-45 كيلو واط 380/400/415/440 فولت، 3 مراحل، 50/60 هرتز |
|
نوع التركيب |
قياسي: نوع أفقي. النوع الرأسي متاح لاختيارك |
|
الوزن الصافي للمنفاخ بدون محرك |
290 كجم |
|
حجم التعبئة التقريبي |
1.5*1.05*1.75 متر (طول*عرض*ارتفاع) |
جدول المعلمات
| الموديل | قطر المنفذ (مم) |
السرعة | سعة المدخل (م3/دقيقة) وقوة العمود (كيلو واط) | |||||||
| -0.1 كجم/سم2 | -0.2 كجم/سم2 | -0.3 كجم/سم2 | -0.4 كجم/سم2 | |||||||
| -1000 مم ماء | -2000 مم ماء | -3000 مم ماء | -4000 مم ماء | |||||||
| -0.01 ميجا باسكال | -0.02 ميجا باسكال | -0.03 ميجا باسكال | -0.04 ميجا باسكال | |||||||
| دورة في الدقيقة | م3/دقيقة | كيلو واط | م3/دقيقة | كيلو واط | م3/دقيقة | كيلو واط | م3/دقيقة | كيلو واط | ||
| BV6008 | 125 (5 بوصة) | 850 | 8.93 | 2.60 | 8.29 | 4.58 | 7.80 | 6.16 | 7.38 | 7.75 |
| 1000 | 10.78 | 3.05 | 10.13 | 5.39 | 9.64 | 7.24 | 9.22 | 9.11 | ||
| 1150 | 12.62 | 3.51 | 11.98 | 6.20 | 11.49 | 8.33 | 11.07 | 10.48 | ||
| 1250 | 13.85 | 3.82 | 13.21 | 6.74 | 12.72 | 9.05 | 12.30 | 11.39 | ||
| 1400 | 15.70 | 4.28 | 15.06 | 7.55 | 14.57 | 10.14 | 14.15 | 12.76 | ||
| 1500 | 16.93 | 4.58 | 16.29 | 8.08 | 15.80 | 10.86 | 15.38 | 13.67 | ||
| 1650 | 18.78 | 5.04 | 18.14 | 8.89 | 17.65 | 11.95 | 17.23 | 15.04 | ||
| 1800 | 20.63 | 5.50 | 19.99 | 9.70 | 19.49 | 13.04 | 19.08 | 16.40 | ||
رسم تجميع لحزمة المنفاخ
| BVورقة الأبعاد الخارجية | الوحدة: مم | |||||||||||||||||
النوع |
قطر المنفذ |
قوة المحرك |
أ | ب | ج | د | هـ | و | ز | ح | ك | م | ن | 0 | ف | ق | n-M16×h | الوزن (كجم) |
| BV6008 | 125 (5 بوصة) | 5.5 ~ 7.5 | 1335 | 1084 | 110 | 222 | 688 | 206 | 297 | 1375 | 150 | 300 | 385 | 165 | 250 | 18 | 4-M16×400 | 290 |
| 11 ~ 15 | 410 | 495 | ||||||||||||||||
| 18.5 ~ 22 | 455 | 540 | ||||||||||||||||
| 30 | 495 | 580 | ||||||||||||||||
| 37 ~ 45 | 560 | 645 | ||||||||||||||||
| الملحقات القياسية تشمل: مدخل، كاتم صوت مخرج، مقياس ضغط سلبي، قاعدة، غطاء حزام، صمام تخفيف الضغط السلبي، حزام مثلث.الوزن أعلاه للملحقات القياسية فقط، باستثناء المحرك.نطاق التوريد القياسي1. جسم المنفاخ الرئيسي2. صمام أمان التفريغ | ||||||||||||||||||
| 3. كاتم صوت المدخل | ||||||||||||||||||
4. كاتم صوت المخرج
5. قاعدة مشتركة (مع غطاء حزام)
6. وصلة مرنة مطاطية ووسادة صدمات
7. بكرة المنفاخ
8. مقياس الضغط
9. حزام
10. مسامير وصواميل وأجزاء توصيل أخرى
11. محرك
