الصانع المهنية لأنواع مختلفة من المنافيخ

|
| Place of Origin: | China |
| اسم العلامة التجارية: | BK |
| إصدار الشهادات: | ISO9001/ISO14001 |
| رقم الموديل: | BV6015 |
| Minimum Order Quantity: | 1 set |
|---|---|
| الأسعار: | قابل للتفاوض |
| Packaging Details: | Export standard wooden caseAbout BKW BKW series roots blower inherits the design of BK series. It adopts water cooling in bearing cover, which can lower the temperature of bearing so as to prolong the bearing’s service life and enable higher pressure appli |
| Delivery Time: | 5 to 20 working days, depends on order amount and specification |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 80 SETS per month |
| يكتب: | شفط الفراغ ، نوع الجذور | السعة الجوية: | 14.68-39.13m3/min |
|---|---|---|---|
| تفريغ الضغط التفاضلي: | -10KPA ~ -40KPA | قوة المحرك: | 11-22/30/37-45 كيلوواط |
| تتحمل التفريغ: | DN150 (6 ") | نوع التبريد: | هواء |
| نوع مدفوع: | محرك مدفوع ، متصل بحزام وبكرة | وزن: | 380 كجم |
| سرعة: | 850-1800 دورة في الدقيقة | ||
| إبراز: | roots type vacuum pump,blower vacuum pump,blower vacuum pump |
||

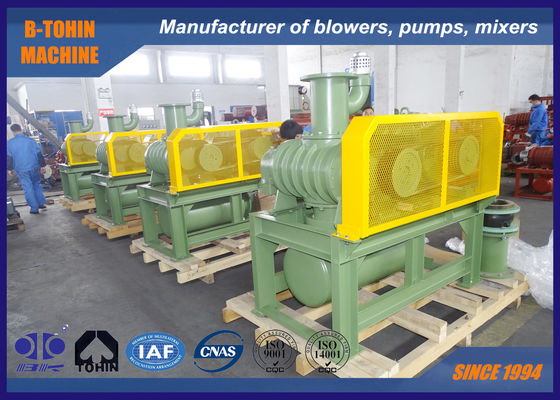

مضخة تفريغ هواء منفاخ جذور -20KPA، سعة هواء التفريغ 1800 متر مكعب/ساعة
حول مضخة التفريغ BK
تم تصميم مضخة التفريغ BK للاستخدام في التفريغ عن طريق تبديل مخرج ومدخل منفاخ الجذور ذو التطبيق الإيجابي.
أقصى ضغط تفريغ لها هو -40KPA. تستخدم على نطاق واسع في تطبيقات التفريغ في نقل المواد الغذائية، والمعادن، والصناعات الكيميائية، والطلاء الإلكتروني وغيرها من الصناعات، وقد حظيت بسمعة طيبة بين العملاء نظرًا لتشغيلها السلس وأدائها المستقر.
المواصفات
|
الموديل |
BV6015 |
| أبعاد المدخل | DN150 |
| أبعاد المخرج | DN150 |
|
سعة الهواء |
14.68-39.13 متر3/دقيقة |
|
فرق ضغط التفريغ |
-10 ~ -40KPA |
|
سرعة الدوران |
850-1800 دورة في الدقيقة |
|
نوع المحرك |
11-22/30/37-45 كيلو واط 380/400/415/440 فولت، 3 مراحل، 50/60 هرتز |
|
ماركة المحرك |
قياسي: محرك Siemens Beide أو Wannan محرك Siemens و ABB كخيار لك |
| درجة كفاءة المحرك | IE3 |
|
نوع التركيب |
قياسي: نوع أفقي. النوع الرأسي متاح كخيار لك |
|
الوزن الصافي للمنفاخ بدون محرك |
380 كجم |
|
حجم التعبئة تقريبًا. |
1.8*1.2*2.0 متر (الطول*العرض*الارتفاع) |
ورقة المعلمات
| الموديل | قطر المنفذ (مم) |
السرعة | سعة المدخل (متر مكعب/دقيقة) وقوة العمود (كيلو واط) | |||||||
| -0.1 كجم/سم2 | -0.2 كجم/سم2 | -0.3 كجم/سم2 | -0.4 كجم/سم2 | |||||||
| -1000 ممH2O | -2000 ممH2O | -3000 ممH2O | -4000 ممH2O | |||||||
| -0.01 ميجا باسكال | -0.02 ميجا باسكال | -0.03 ميجا باسكال | -0.04 ميجا باسكال | |||||||
| دورة في الدقيقة | متر مكعب/دقيقة | كيلو واط | متر مكعب/دقيقة | كيلو واط | متر مكعب/دقيقة | كيلو واط | متر مكعب/دقيقة | كيلو واط | ||
| BV6015 | 150(6") | 850 | 17.17 | 4.71 | 16.13 | 8.24 | 15.35 | 11.22 | 14.68 | 14.22 |
| 1000 | 20.64 | 5.54 | 19.60 | 9.70 | 18.81 | 13.20 | 18.14 | 16.73 | ||
| 1150 | 24.10 | 6.37 | 23.06 | 11.15 | 22.28 | 15.19 | 21.61 | 19.24 | ||
| 1250 | 26.42 | 6.92 | 25.38 | 12.12 | 24.59 | 16.51 | 23.92 | 20.91 | ||
| 1400 | 29.88 | 7.75 | 28.84 | 13.57 | 28.06 | 18.49 | 27.39 | 23.42 | ||
| 1500 | 32.19 | 8.31 | 31.15 | 14.54 | 30.37 | 19.81 | 29.70 | 25.10 | ||
| 1650 | 35.66 | 9.14 | 34.62 | 16.00 | 33.83 | 21.79 | 33.16 | 27.61 | ||
| 1800 | 39.13 | 9.97 | 38.09 | 17.45 | 37.30 | 23.77 | 36.63 | 30.12 | ||
رسم تجميع مجموعة المنفاخ
| BV ورقة الأبعاد الخارجية | الوحدة: مم | |||||||||||||||||
النوع |
قطر المنفذ |
قدرة المحرك |
أ | ب | ج | د | هـ | و | ز | ح | ك | م | ن | 0 | ص | ق | ن-M16×h | الوزن (كجم) |
| BV6015 | 150(6") | 11～22 | 1340 | 1064 | 113 | 222 | 748 | 232 | 364 | 1460 | 238 | 476 | 573 | 180 | 280 | 24 | 4-M16×400 | 380 |
| 30 | 539 | 636 | ||||||||||||||||
| 37～45 | 563 | 660 | ||||||||||||||||
| الملحقات القياسيةessories تشمل: مدخل، كاتم صوت المخرج، مقياس الضغط السلبي، القاعدة، غطاء الحزام، صمام تخفيف التفريغ، الحزام المثلث. | ||||||||||||||||||
| الأوزان المذكورة أعلاه مخصصة للملحقات القياسية فقط، باستثناء المحرك. | ||||||||||||||||||
النطاق القياسي للتوريد
1. الهيكل الرئيسي للمنفاخ
2. صمام أمان التفريغ
3. كاتم صوت المدخل
4. كاتم صوت المخرج
5. قاعدة عامة (مع غطاء الحزام)
6. وصلة مرنة مطاطية ووسادة صدمات
7. بكرة المنفاخ
8. مقياس الضغط
9. الحزام
10. البراغي والصواميل وأجزاء التوصيل الأخرى
11. المحرك
