الصانع المهنية لأنواع مختلفة من المنافيخ

|
| Place of Origin: | China |
| اسم العلامة التجارية: | BK |
| إصدار الشهادات: | ISO9001/ISO14001 |
| رقم الموديل: | BV7011 |
| Minimum Order Quantity: | 1 set |
|---|---|
| الأسعار: | قابل للتفاوض |
| Packaging Details: | Export standard wooden caseAbout BKW BKW series roots blower inherits the design of BK series. It adopts water cooling in bearing cover, which can lower the temperature of bearing so as to prolong the bearing’s service life and enable higher pressure appli |
| Delivery Time: | 5 to 20 working days, depends on order amount and specification |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 80 SETS per month |
| يكتب: | شفط الفراغ ، نوع الجذور | السعة الجوية: | 11.41-31.51m3/min |
|---|---|---|---|
| Discharge differential pressure: | -10KPA ~-40KPA | قوة المحرك: | 11-15/18.5-22/30/37-45KW |
| تتحمل التفريغ: | DN150 (6 ") | نوع التبريد: | هواء |
| نوع مدفوع: | محرك مدفوع ، متصل بحزام وبكرة | وزن: | 477 كجم |
| الترباس الأساس: | 4-M16*400 | سرعة: | 700-1500 دورة في الدقيقة |
| إبراز: | roots type vacuum pump,air blower pump,air blower pump |
||

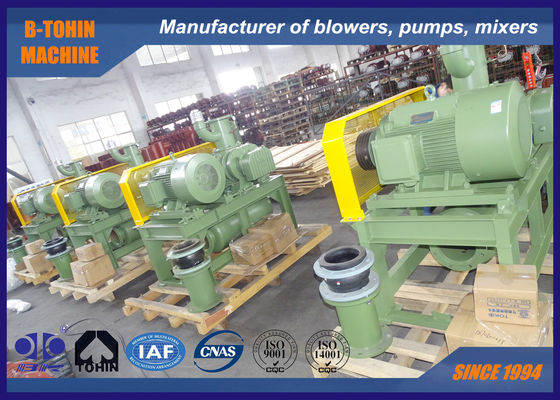

مضخة تفريغ الهواء بجذور الحديد الزهر، منفاخ جذور التفريغ، ينقل هواء التفريغ
حول مضخة التفريغ BK
بناءً على سلسلة BK من منفاخ جذور الإيجابية، قمنا بتطوير مضخة تفريغ BK لتطبيق التفريغ.
يمكن أن يصل أقصى ضغط تفريغ لها إلى -40KPA. تستخدم على نطاق واسع في تطبيقات التفريغ في نقل الطعام، والمعادن، والصناعات الكيماوية، والطلاء الإلكتروني وغيرها من الصناعات، إنه المنتج الموثوق به والكامل نظرًا لأدائه الجيد في التفريغ وإدخال سعة هواء التفريغ المستقرة.
المواصفات
|
نموذج |
BV7011 |
| بعد المدخل | DN150 |
| بعد المخرج | DN150 |
|
سعة الهواء |
11.41-31.51m3/min |
|
فرق الضغط التفاضلي للتصريف |
-10 ~ -40KPA |
|
السرعة الدورانية |
700-1500 دورة في الدقيقة |
|
نوع المحرك |
11-15/18.5-22/30/37-45KW |
|
ماركة المحرك |
قياسي: محرك Siemens Beide أو Wannan |
| درجة كفاءة المحرك | IE3 |
| فئة عزل المحرك | F، ارتفاع درجة الحرارة B |
| فئة حماية المحرك | IP55 |
|
نوع التركيب |
قياسي: نوع أفقي. |
|
الوزن الصافي للمنفاخ بدون محرك |
477 كجم |
|
حجم التعبئة تقريبًا. |
1.8*1.2*2.0 م (الطول*العرض*الارتفاع) |
ورقة المعلمات
| نموذج | منفذ قطر (مم) |
السرعة | سعة المدخل (م3/دقيقة) و قدرة العمود (كيلو واط) | |||||||
| -0.1 كجم/سم2 | -0.2 كجم/سم2 | -0.3 كجم/سم2 | -0.4 كجم/سم2 | |||||||
| -1000 ممH2O | -2000 ممH2O | -3000 ممH2O | -4000 ممH2O | |||||||
| -0.01 ميجا باسكال | -0.02 ميجا باسكال | -0.03 ميجا باسكال | -0.04 ميجا باسكال | |||||||
| دورة في الدقيقة | م3/دقيقة | كيلو واط | م3/دقيقة | كيلو واط | م3/دقيقة | كيلو واط | م3/دقيقة | كيلو واط | ||
| BV7011 | 150(6") | 700 | 13.57 | 3.77 | 12.67 | 6.60 | 11.97 | 8.98 | 11.41 | 11.87 |
| 850 | 16.93 | 4.57 | 16.03 | 8.01 | 15.34 | 10.90 | 14.78 | 14.41 | ||
| 1000 | 20.29 | 5.38 | 19.40 | 9.42 | 18.70 | 12.83 | 18.14 | 16.95 | ||
| 1150 | 23.66 | 6.19 | 22.76 | 10.84 | 22.07 | 14.75 | 21.50 | 19.50 | ||
| 1250 | 25.90 | 6.73 | 25.00 | 11.78 | 24.31 | 16.03 | 23.75 | 21.19 | ||
| 1400 | 29.26 | 7.53 | 28.37 | 13.19 | 27.67 | 17.96 | 27.11 | 23.73 | ||
| 1500 | 31.51 | 8.07 | 30.61 | 14.13 | 29.91 | 19.24 | 29.35 | 25.43 | ||
رسم تجميع لمجموعة المنفاخ
التركيب الرأسي متاح أيضًا
| BV ورقة أبعاد الخطوط العريضة | الوحدة: مم | |||||||||||||||||
النوع |
قطر المنفذ |
قدرة المحرك |
أ | ب | ج | د | هـ | و | ز | ح | ك | م | ن | 0 | ف | س | ن-M16×ح | الوزن (كجم) |
| BV7011 | 150(6") | 11～15 | 1495 | 1200 | 123 | 271 | 829 | 232 | 324 | 1484 | 190 | 443 | 536 | 180 | 280 | 24 | 4-M16×400 | 477 |
| 18.5～22 | 457 | 550 | ||||||||||||||||
| 30 | 497 | 590 | ||||||||||||||||
| 37～45 | 559 | 652 | ||||||||||||||||
| ملحقات قياسيةessories تشمل: مدخل، كاتم صوت المخرج، مقياس الضغط السلبي، القاعدة، غطاء الحزام، صمام تخفيف التفريغ، الحزام المثلث. | ||||||||||||||||||
| الأوزان المذكورة أعلاه مخصصة للملحقات القياسية فقط، باستثناء المحرك. | ||||||||||||||||||
الإمداد القياسي للنطاق
1. الهيكل الرئيسي للمنفاخ
2. صمام أمان التفريغ
3. كاتم صوت المدخل
4. كاتم صوت المخرج
5. قاعدة عامة (مع غطاء الحزام)
6. وصلة مرنة مطاطية ووسادة صدمات
7. بكرة المنفاخ
8. مقياس الضغط
9. الحزام
10. البراغي والصواميل وأجزاء التوصيل الأخرى
11. المحرك
