الصانع المهنية لأنواع مختلفة من المنافيخ

|
| Place of Origin: | China |
| اسم العلامة التجارية: | BK |
| إصدار الشهادات: | ISO9001/ISO14001 |
| رقم الموديل: | BV7018 |
| Minimum Order Quantity: | 1 set |
|---|---|
| الأسعار: | قابل للتفاوض |
| Packaging Details: | Export standard wooden caseAbout BKW BKW series roots blower inherits the design of BK series. It adopts water cooling in bearing cover, which can lower the temperature of bearing so as to prolong the bearing’s service life and enable higher pressure appli |
| Delivery Time: | 5 to 20 working days, depends on order amount and specification |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 80 SETS per month |
| Type: | vacuum sauction, roots type | السعة الجوية: | 19.57-52.03 م3/دقيقة |
|---|---|---|---|
| تفريغ الضغط التفاضلي: | -10KPA ~ -40KPA | قوة المحرك: | 11-45/55 كيلوواط |
| تتحمل التفريغ: | DN200 (8 بوصة) | نوع التبريد: | هواء |
| نوع مدفوع: | محرك مدفوع ، متصل بحزام وبكرة | سرعة: | 700-1500 دورة في الدقيقة |
| قوة رمح: | 6.69-42.54 كيلوواط | وزن: | 564 كيلوغرام |
| إبراز: | roots type vacuum pump,blower vacuum pump,blower vacuum pump |
||

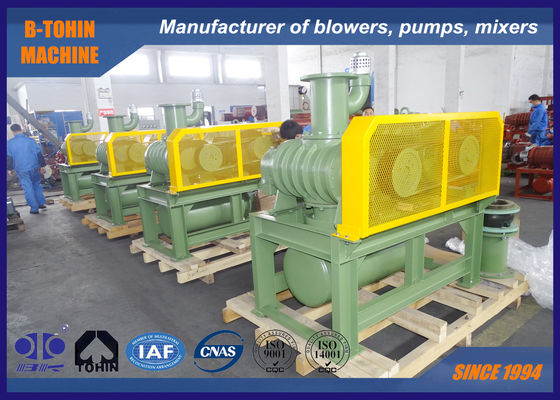

الفصوص الجذور المستنفد مضخة الفراغ، المستنفد الفراغ الاستنشاق، المروحة الهوائية الفراغ
حول مضخة الفراغ BK
المضغوط الجذري ، نوع الإضافية النزوح ضاغط الهواء ، فإنه يمكن أيضا أن تستخدم في تطبيق الفراغ. استنادا إلى خبرتنا في تصنيع المضغوط الجذري ، قمنا بتطوير نوع الفراغ مضخة الهواء الجذور
مضخة فراغ BK يمكن أن تصل إلى أقصى ضغط فراغ من -40KPA. يتم تطبيقها على نطاق واسع في تطبيق الفراغ في نقل الأغذية والمعادن والصناعة الكيميائية والطلاء الإلكتروني والصناعات الأخرى.
المواصفات
|
النموذج |
BV7018 |
| أبعاد المدخل | DN200 |
| أبعاد المخرج | DN200 |
|
قدرة الهواء |
19.57-52.03م3/دقيقة |
|
ضغط التفريغ التفاضلي |
-10 ~ -40KPA |
|
سرعة الدوران |
700-1500 دورة في الدقيقة |
|
نوع المحرك |
11-45/55 كيلوواط |
|
علامة السيارات |
القياسية: محرك زيمنس بييد أو داون |
| درجة كفاءة المحرك | IE3 |
| فئة العزل Moror | F، ارتفاع درجة الحرارة B |
| فئة حماية المحرك | IP55 |
|
نوع المنشأة |
النوع القياسي: الأفقي |
|
N.W. من المضخة بدون محرك |
564 كجم |
|
حجم العبوة تقريباً |
2.0*1.4*2.2m (طول*عرض*ارتفاع) |
ورقة المعلمات
| النموذج | بورت ديا (MM) |
السرعة | قدرة الدخول (m3/min) وقوة العمود (KW) | |||||||
| -0.1كيلوغرام/سم2 | -0.2kgf/cm2 | -0.3 كيلوغرام/سم2 | -0.4kgf/cm2 | |||||||
| -1000 ملم هيدروكربون | -2000ملم هيدروكربون | -3000mmH2O | -4000ملم هيدروكربون | |||||||
| -0.01Mpa | -0.02Mpa | -0.03Mpa | -0.04Mpa | |||||||
| rpm | م3/دقيقة | KW | م3/دقيقة | KW | م3/دقيقة | KW | م3/دقيقة | KW | ||
| BV7018 | 200 ((8") | 700 | 22.65 | 6.69 | 21.37 | 10.92 | 20.38 | 14.81 | 19.57 | 19.85 |
| 850 | 28.16 | 8.12 | 26.88 | 13.26 | 25.89 | 17.99 | 25.08 | 24.11 | ||
| 1000 | 33.67 | 9.55 | 32.38 | 15.60 | 31.39 | 21.16 | 30.58 | 28.36 | ||
| 1150 | 39.18 | 10.98 | 37.89 | 17.94 | 36.90 | 24.33 | 36.09 | 32.62 | ||
| 1250 | 42.85 | 11.94 | 41.56 | 19.50 | 40.57 | 26.45 | 39.76 | 35.45 | ||
| 1400 | 48.36 | 13.37 | 47.07 | 21.84 | 46.08 | 29.62 | 45.27 | 39.71 | ||
| 1500 | 52.03 | 14.33 | 50.74 | 23.40 | 49.75 | 31.74 | 48.94 | 42.54 | ||
رسم تجميع حزمة المنفخ
| BVورقة أبعاد المخطط | الوحدة: ملم | |||||||||||||||||
النوع |
بورت ديا |
قوة المحرك |
أ | ب | ج | د | E | F | G | هـ | ك | م | ن | 0 | (ب) | ق | n-M16 × h | الوزن (كغ) |
| BV7018 | 200 ((8") | 11 ¢45 | 1550 | 1250 | 125 | 271 | 894 | 266 | 413 | 1660 | 279 | 558 | 647 | 190 | 350 | 24 | 4-M16×400 | 564 |
| 55 | 628 | 717 | ||||||||||||||||
| معايير الـ Accessorإيهتشمل:صمام الإدخال،صمام الخروج،مقياس الضغط السلبي،القاعدة،غطاء الحزام،صمام الإغاثة الفراغ،الحزام المثلث. | ||||||||||||||||||
| الوزن المذكور أعلاه يخص الملحقات القياسية فقط، باستثناء المحرك. | ||||||||||||||||||
إمدادات النطاق القياسية
1. الجسم الرئيسي للجهاز
2صمام أمان الفراغ
3. صامتة المدخل
4. ضخم الصوت
5قاعدة عامة (مع غطاء الحزام)
6المفاصل المرنة المطاطية و وسادة الصدمة
7. عجلة الهواء
8. مقياس الضغط
9الحزام
10. المسامير والمحار وأجزاء الاتصال الأخرى
11. المحرك
