الصانع المهنية لأنواع مختلفة من المنافيخ

|
| Place of Origin: | China |
| اسم العلامة التجارية: | BK |
| إصدار الشهادات: | ISO9001/ISO14001 |
| رقم الموديل: | BV9030 |
| Minimum Order Quantity: | 1 set |
|---|---|
| الأسعار: | قابل للتفاوض |
| Packaging Details: | Export standard wooden caseAbout BKW BKW series roots blower inherits the design of BK series. It adopts water cooling in bearing cover, which can lower the temperature of bearing so as to prolong the bearing’s service life and enable higher pressure appli |
| Delivery Time: | 5 to 20 working days, depends on order amount and specification |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 80 SETS per month |
| يكتب: | شفط الفراغ ، نوع الجذور | السعة الجوية: | 47.35-122.58m3/min |
|---|---|---|---|
| تفريغ الضغط التفاضلي: | -10KPA ~ -30KPA | قوة المحرك: | 22KW-160KW |
| تتحمل التفريغ: | DN300 (12 ") | نوع التبريد: | هواء |
| نوع مدفوع: | محرك مدفوع ، متصل بحزام وبكرة | سرعة: | 700-1500 دورة في الدقيقة |
| وزن: | 1400 كجم | ||
| إبراز: | roots type vacuum pump,air blower pump,air blower pump |
||

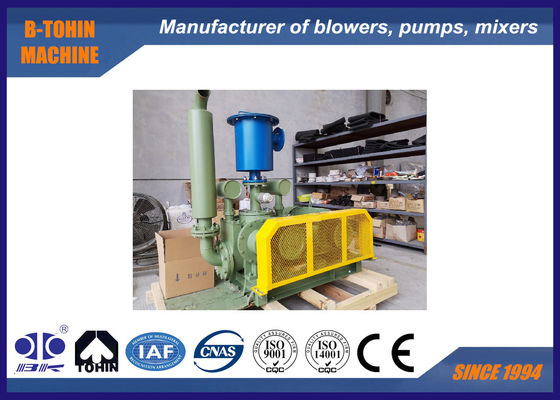

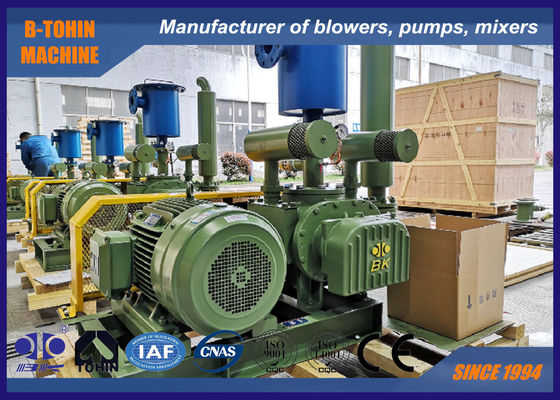

مضخة تفريغ جذور DN300 كبيرة، سعة الهواء الفراغي 6000 متر مكعب/ساعة
حول مضخة التفريغ BK
BV9030 عبارة عن منفاخ يستخدم في التفريغ تم تطويره بواسطة B-Tohin بناءً على تقنيته المتقدمة وخبرته الطويلة في إنتاج المعدات الهوائية. يتم تصنيع أجزائه الرئيسية بواسطة CNC بدقة عالية ويتم فحصها بواسطة آلة CMM. تضمن موانع تسرب الزيت SKF ومحامل NSK المثبتة داخل المنفاخ عدم التسرب وعمر خدمة طويل.
المواصفات
|
الموديل |
BV9030 |
| مدخل الأبعاد | DN300 |
| مخرج الأبعاد | DN300 |
|
سعة الهواء |
47.35-122.58 متر3/دقيقة |
|
فرق ضغط التفريغ |
-10 ~ -30KPA |
|
سرعة الدوران |
700-1500 دورة في الدقيقة |
|
نوع المحرك |
22KW-160KW |
|
ماركة المحرك |
قياسي: محرك Siemens Beide أو Wannan |
| درجة كفاءة المحرك | IE3 |
| فئة عزل المحرك | F، ارتفاع درجة الحرارة B |
| فئة حماية المحرك | IP55 |
|
نوع التركيب |
قياسي: النوع الأفقي. |
|
الوزن الصافي للمنفاخ بدون محرك |
1400 كجم |
|
حجم التعبئة تقريبًا. |
2.67*1.85*2.55 متر (الطول*العرض*الارتفاع) |
ورقة المعلمات
| الموديل | قطر المنفذ | السرعة | سعة المدخل (متر مكعب/دقيقة) وقوة العمود (KW) | |||||
| -0.1 كجم/سم2 | -0.2 كجم/سم2 | -0.3 كجم/سم2 | ||||||
| -1000 ممH2O | -2000 ممH2O | -3000 ممH2O | ||||||
| -0.01 ميجا باسكال | -0.02 ميجا باسكال | -0.03 ميجا باسكال | ||||||
| دورة في الدقيقة | متر مكعب/دقيقة | كيلووات | متر مكعب/دقيقة | كيلووات | متر مكعب/دقيقة | كيلووات | ||
| BV9030 | 300 (12") | 700 | 53.08 | 17.01 | 49.78 | 27.48 | 47.35 | 37.12 |
| 850 | 66.11 | 20.66 | 62.81 | 33.37 | 60.38 | 45.07 | ||
| 1000 | 79.15 | 24.30 | 75.84 | 39.25 | 73.41 | 53.03 | ||
| 1150 | 92.18 | 27.95 | 88.88 | 45.14 | 86.44 | 60.98 | ||
| 1250 | 100.87 | 30.38 | 97.56 | 49.07 | 95.13 | 66.29 | ||
| 1400 | 113.90 | 34.02 | 110.60 | 54.96 | 108.16 | 74.24 | ||
| 1500 | 122.58 | 36.45 | 119.28 | 58.88 | 116.85 | 79.54 | ||
رسم تجميع لحزمة المنفاخ
| BVورقة أبعاد الخطوط العريضة | الوحدة: مم | |||||||||||||||||
النوع |
قطر المنفذ |
قدرة المحرك |
أ | ب | ج | د | هـ | و | ز | ح | ك | م | ن | 0 | ص | ق | n-M16×h | الوزن (كجم) |
| BV9030 | 300 (12") | 22～160 | 2105 | 1840 | 110 | 400 | 1108 | 324 | 643 | 2140 | 445 | 890 | 1005 | 245 | 380 | 114 | 4-M16×400 | 1400 |
| ملحقات قياسيةessories تشمل: مدخل، كاتم صوت المخرج، مقياس الضغط السلبي، القاعدة، غطاء الحزام، صمام تخفيف الفراغ، الحزام المثلث. | ||||||||||||||||||
| الأوزان المذكورة أعلاه مخصصة للملحقات القياسية فقط، باستثناء المحرك. | ||||||||||||||||||
النطاق القياسي للتوريد
1. الهيكل الرئيسي للمنفاخ
2. صمام أمان التفريغ
3. كاتم صوت المدخل
4. كاتم صوت المخرج
5. قاعدة عامة (مع غطاء الحزام)
6. وصلة مرنة مطاطية ووسادة صدمات
7. بكرة المنفاخ
8. مقياس الضغط
9. الحزام
10. البراغي والصواميل وأجزاء التوصيل الأخرى
11. المحرك
