3000m3/h Centrifugal Aeration Blowers Water Treatment , Chemical Gas

تفاصيل المنتج:

Place of Origin:	China
اسم العلامة التجارية:	BK
إصدار الشهادات:	ISO9001/ISO14001
رقم الموديل:	D50-(1.4-1.8)

شروط الدفع والشحن:

Minimum Order Quantity:	1 set
الأسعار:	قابل للتفاوض
Packaging Details:	Export standard wooden case
Delivery Time:	20-40 working days, depends on order amount and specification
Payment Terms:	L/C, T/T
Supply Ability:	10 SETS per month

مفصلة وصف المنتج

السعة الجوية:	50 متر مكعب/دقيقة	قوة المحرك:	55-90 كيلو واط
تجويف التفريغ:	DN200 (8 بوصة)	نوع التبريد:	ماء
نوع مدفوعة:	اقتران	طلب:	معالجة مياه الصرف الصحي ، فرن الصهر ، مصنع تحضير الفحم ، تعويم المناجم ، الغاز الكيميائي ، صناعة الف
ضغط الإدخال:	98kpa	درجة حرارة الإدخال.:	20 درجة مئوية
ضغط الإخراج:	39.2-78.5 كيلو باسكال	سرعة:	2950 دورة/دقيقة
قوة رمح:	45-80 كيلو واط	وزن:	2200-3200 كجم
إبراز:	high pressure centrifugal blower,centrifugal air blower , centrifugal air blower

منفاخ طرد مركزي متعدد المراحل 3000 متر مكعب/ساعة، مولد هواء لتهوية مياه الصرف الصحي

حول منفاخ الطرد المركزي متعدد المراحل من السلسلة D

تم تصميم منفاخ الطرد المركزي متعدد المراحل من السلسلة D بواسطة معهد مشهور في الصين ومهندسي B-Tohin. يحتوي المنفاخ على عدة دوارات متصلة بقضيب توصيل. يتم ضغط الهواء الداخل مرحلة بمرحلة ويتم تفريغ الهواء النهائي من المخرج.

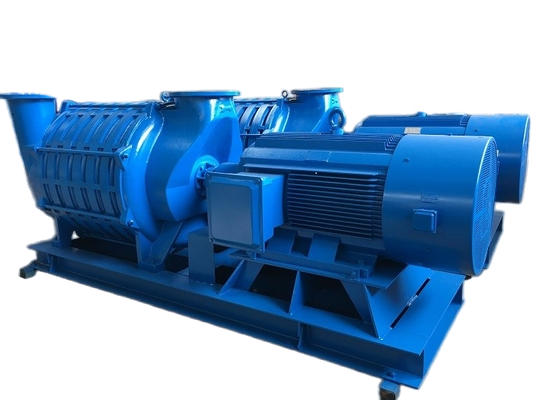

3000m3/h Centrifugal Aeration Blowers Water Treatment , Chemical Gas 0

المواصفات

1. قاعدة المنفاخ 2. الجسم الرئيسي للمنفاخ 3. كاتم صوت الدخول 4. صمام فراشة 5. قارنة 6. محرك كهربائي	تدفق الدخول متر مكعب/دقيقة	ضغط الدخول كيلو باسكال	درجة حرارة الدخول درجة مئوية	ضغط الضبط		السرعة دورة/دقيقة	قوة العمود كيلو واط	قوة المحرك كيلو واط	الوزن (باستثناء المحرك) كجم
	تدفق الدخول متر مكعب/دقيقة	ضغط الدخول كيلو باسكال	درجة حرارة الدخول درجة مئوية	كيلو باسكال	مم ماء	السرعة دورة/دقيقة	قوة العمود كيلو واط	قوة المحرك كيلو واط	الوزن (باستثناء المحرك) كجم
D50-1.4	D50-1.8	50	98	39.2	4000	8000	29.5	2950	55
2200	D50-1.8	50	98	20	49	8000	2950	66	75
2300	D50-1.8	50	98	20	58.8	8000	2950	66	75
2600	D50-1.8	50	98	20	68.6	8000	2950	80	90
ج	D50-1.8	50	98	20	78.5	8000	2950	80	90

3200

الميزات
هيكل مدمج، مظهر أنيق، استقرار عالي، تركيب وصيانة مريحة
تشغيل سلس
ضوضاء منخفضة
منفاخ خالٍ من الزيت
يتميز الدوار ببطانة خطية خاصة لتقليل التسرب الداخلي وتحسين الكفاءة الحجمية.
سهل التعديل
تم تجهيز حلقات الدخول لدوار كل مرحلة، وتم وضع أختام متاهة بين المراحل وعلى طرفي الغلاف لمنع تسرب الغاز.
تبريد بالهواء وتبريد بالماء مصمم لقاعدة المحمل العادم، وعمر خدمة أطول للمحمل.
اتجاهان للتدفق للاختيار: عمودي وأفقي

المنفاخ والمحرك متصلان بواسطة قارنة، وطرق توصيل أخرى متاحة وفقًا لمتطلبات تقنية مختلفة.

هيكل الجسم الرئيسي للمنفاخ

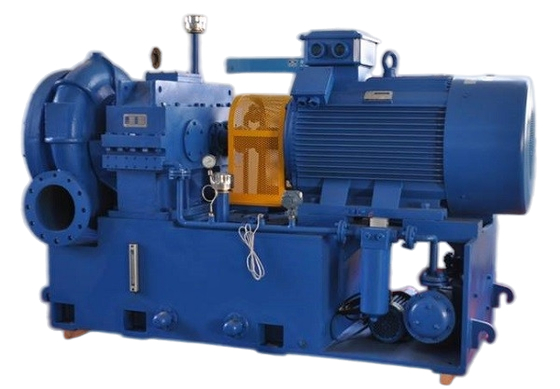

3000m3/h Centrifugal Aeration Blowers Water Treatment , Chemical Gas 2

رسم تجميعي لحزمة المنفاخ

نطاق التوريد القياسي

1. الجسم الرئيسي للمنفاخ

2. كاتم صوت الدخول (مع فلتر هواء)

3. قاعدة مشتركة للمحرك والمنفاخ (بما في ذلك غطاء القارنة)

4. صمام فراشة يدوي للدخول

5. المحرك

6. مقياس الضغط

7. مسامير التثبيت وملحقات التوصيل

8. صمام عدم رجوع

أبعاد المنفاخ
اتجاه التدفق الأفقي

اتجاه التدفق العمودي

1. قاعدة المنفاخ 2. الجسم الرئيسي للمنفاخ 3. كاتم صوت الدخول 4. صمام فراشة 5. قارنة 6. محرك كهربائي	الموديل
	الحجم (مم)	أ	ب
ج	D50-1.8	1246	1285
