الصانع المهنية لأنواع مختلفة من المنافيخ

|
| Place of Origin: | China |
| اسم العلامة التجارية: | BK |
| إصدار الشهادات: | ISO9001/ISO14001/CE |
| رقم الموديل: | BV8016 |
| Minimum Order Quantity: | 1 set |
|---|---|
| الأسعار: | قابل للتفاوض |
| Packaging Details: | Export standard wooden caseAbout BKW BKW series roots blower inherits the design of BK series. It adopts water cooling in bearing cover, which can lower the temperature of bearing so as to prolong the bearing’s service life and enable higher pressure appli |
| Delivery Time: | 5 to 20 working days, depends on order amount and specification |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 80 SETS per month |
| يكتب: | فراغ sauction ، نوع الجذور | السعة الجوية: | 17.06-48.99 م 3 / دقيقة |
|---|---|---|---|
| تصريف الضغط التفاضلي: | -10KPA ~ -40KPA | قوة المحرك: | 11kw-90kw |
| تجويف التفريغ: | DN200 (8 بوصة) | نوع التبريد: | هواء |
| نوع مدفوعة: | مدفوع بالمحرك ، متصل بواسطة الحزام والبكرة | وزن: | 800 كجم |
| سرعة: | 700-1500 دورة في الدقيقة | ||
| إبراز: | roots type vacuum pump,blower vacuum pump,blower vacuum pump |
||

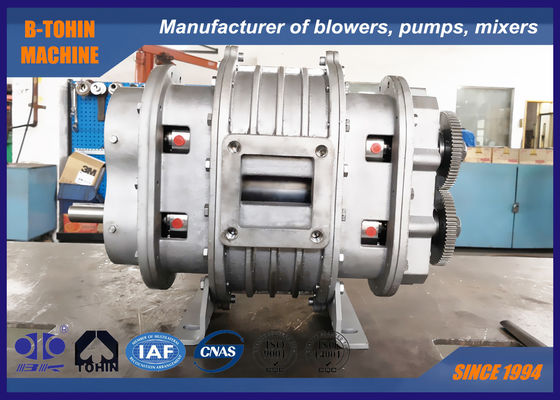

منفاخ جذور DN200 مضخة تفريغ، ضغط الشفط -40KPA، منفاخ الصناعة الكيميائية
حول مضخة التفريغ BK
يمكن لمضخة التفريغ BV8016 الوصول إلى أقصى ضغط تفريغ يبلغ -40KPA وأقصى سعة هواء تبلغ 48.99 متر مكعب في الدقيقة.
يتم تطبيقه على نطاق واسع في تطبيقات التفريغ في نقل الأغذية، والمعادن، والصناعة الكيميائية، والطلاء الإلكتروني، وغيرها من الصناعات.
المواصفات
|
الموديل |
BV8016 |
| أبعاد المدخل | DN200 |
| أبعاد المخرج | DN200 |
|
سعة الهواء |
17.06-48.99م3/دقيقة |
|
ضغط فرق التفريغ |
-10 ~ -40KPA |
|
سرعة الدوران |
700-1500 دورة في الدقيقة |
|
نوع المحرك |
11KW-90KW |
| درجة كفاءة المحرك | IE3 |
| فئة عزل المحرك | F، ارتفاع درجة الحرارة B |
| فئة حماية المحرك | IP55 |
|
نوع التركيب |
قياسي: نوع أفقي. |
|
الوزن الصافي للمنفاخ بدون محرك |
800 كجم |
|
حجم التعبئة التقريبي. |
2.13*1.48*2.35م (طول*عرض*ارتفاع) |
ورقة المعلمات
| الموديل | قطر المنفذ (مم) |
السرعة | سعة المدخل (م3/دقيقة) وقوة العمود (كيلوواط) | |||||||
| -0.1 كجم/سم2 | -0.2 كجم/سم2 | -0.3 كجم/سم2 | -0.4 كجم/سم2 | |||||||
| -1000 مم ماء | -2000 مم ماء | -3000 مم ماء | -4000 مم ماء | |||||||
| -0.01 ميجا باسكال | -0.02 ميجا باسكال | -0.03 ميجا باسكال | -0.04 ميجا باسكال | |||||||
| دورة في الدقيقة | م3/دقيقة | كيلوواط | م3/دقيقة | كيلوواط | م3/دقيقة | كيلوواط | م3/دقيقة | كيلوواط | ||
| BV8016 | 200 (8 بوصة) | 700 | 20.85 | 8.26 | 19.27 | 12.32 | 18.08 | 16.13 | 17.06 | 18.28 |
| 850 | 26.13 | 10.03 | 24.55 | 14.96 | 23.35 | 19.58 | 22.33 | 22.19 | ||
| 1000 | 31.40 | 11.81 | 29.82 | 17.60 | 28.63 | 23.04 | 27.61 | 26.11 | ||
| 1150 | 36.68 | 13.58 | 35.10 | 20.24 | 33.90 | 26.50 | 32.88 | 30.03 | ||
| 1250 | 40.20 | 14.76 | 38.61 | 22.00 | 37.42 | 28.80 | 36.40 | 32.64 | ||
| 1400 | 45.47 | 16.53 | 43.89 | 24.63 | 42.69 | 32.26 | 41.67 | 36.55 | ||
| 1500 | 48.99 | 17.71 | 47.41 | 26.39 | 46.21 | 34.56 | 45.19 | 39.16 | ||
رسم تجميعي لحزمة المنفاخ
| BVورقة الأبعاد الخارجية | الوحدة: مم | |||||||||||||||||
النوع |
قطر المنفذ |
قوة المحرك |
أ | ب | ج | د | هـ | و | ز | ح | ك | م | ن | 0 | ف | ق | n-M16×h | الوزن (كجم) |
| BV8016 | 150 (8 بوصة) | 11~90 | 1750 | 1490 | 105 | 345 | 1010 | 284 | 452 | 1890 | 334 | 780 | 875 | 190 | 350 | 24 | 4-M16×400 | 800 |
| الملحقات القياسية تشمل: مدخل، كاتم صوت مخرج، مقياس ضغط سلبي، قاعدة، غطاء حزام، صمام تخفيف الضغط السلبي، حزام مثلث.الأوزان المذكورة أعلاه للملحقات القياسية فقط، باستثناء المحرك.نطاق التوريد القياسي1. جسم المنفاخ الرئيسي2. صمام أمان التفريغ | ||||||||||||||||||
| 3. كاتم صوت المدخل | ||||||||||||||||||
4. كاتم صوت المخرج
5. قاعدة عامة (مع غطاء حزام)
6. وصلة مرنة مطاطية ووسادة صدمات
7. بكرة المنفاخ
8. مقياس الضغط
9. حزام
10. مسامير وصواميل وأجزاء توصيل أخرى
11. محرك
