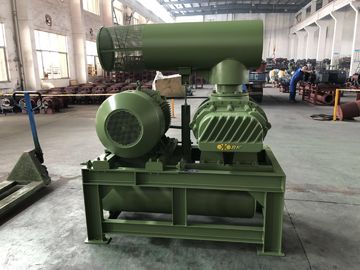

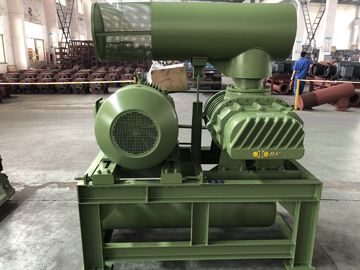

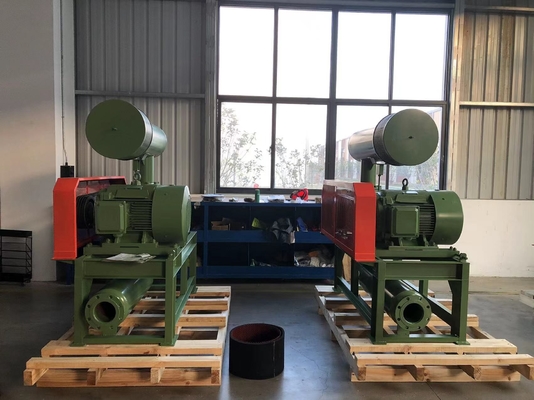

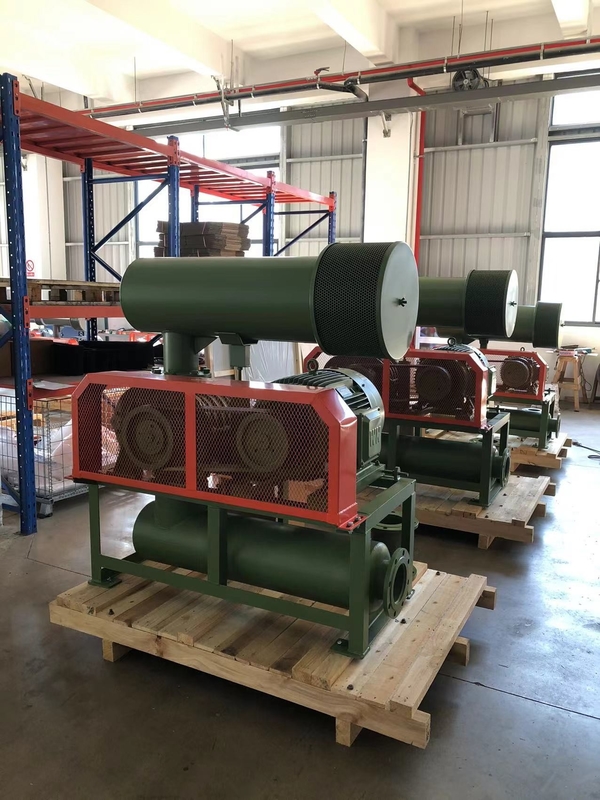

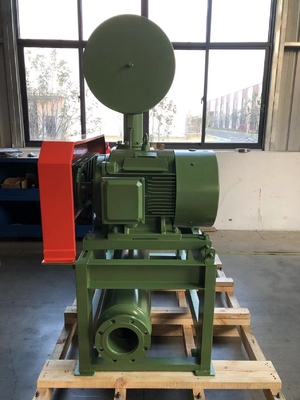

الصانع المهنية لأنواع مختلفة من المنافيخ

|
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | BK |
| إصدار الشهادات: | ISO9001 / ISO14001/CE |
| رقم الموديل: | BK9030S |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | USD 10210- USD 13650 |
| تفاصيل التغليف: | تصدير حالة خشبيّ |
| وقت التسليم: | أيام العمل 45 |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 200 مجموعات شهريا |
| اسم: | مصفف جذور الثلاثة | مادة: | حديد |
|---|---|---|---|
| اتجاه تدفق الهواء: | التدفق المحوري | طَرد: | تصدير حالة خشبية |
| لون: | حسب الطلب | السعة الجوية: | 71.52m3/min-116.5m3/min |
| حجم المخرج: | DN250 (10 ") | عدد دورات المنفاخ في الدقيقة: | 850-1500 روبية |
| قوة رمح: | 31.99-157.6 كيلوواط | الجهد االكهربى: | 380V/400V/415V/440V/مخصص |
| تكرار: | 50 هرتز/60 هرتز | طلب: | معالجة مياه الصرف الصحي |
| نوع التثبيت: | أفقي أو عمودي | ||
| إبراز: | 3 لوب جذور منفاخ,منفاخ نقل هوائي |
||
حول BK
منفاخ BK Roots هو نوع من المنتجات المصممة والمصنعة وفقًا للمعايير الوطنية وبتقنيات مستوردة من أمريكا. يتميز هذا النوع من المنافيخ ببنية بسيطة وكفاءة حجمية عالية.
المواصفات:
| الموديل | BK9030S |
| معدل تدفق الهواء | 71.52م3/دقيقة - 116.5م3/دقيقة |
| ضغط التفاضل عند التفريغ | 10-80 كيلو باسكال |
| سرعة الدوران | 850 دورة في الدقيقة - 1500 دورة في الدقيقة |
| نوع المحرك | 37 كيلو واط - 220 كيلو واط 380/400/415/440 فولت، 3 مراحل، 50/60 هرتز |
| نوع التركيب | قياسي: نوع أفقي. نوع عمودي متاح حسب اختيارك |
| الوزن الصافي للمنفاخ بدون محرك | 1550 كجم |
| حجم التعبئة التقريبي. | 2.65 * 1.90 * 2.70 متر (طول * عرض * ارتفاع) |
| الميزات | 1. تروس توقيت من النوع الحلزوني لتشغيل سلس 2. تصميم مدمج ومرونة في التركيب تمنح المستخدمين المزيد من الخيارات. 3. بنية متكاملة للمكره والعمود بدون عيوب المنفاخ ذي البنية المنفصلة 4. اعتماد أختام زيت مستوردة مصنوعة من مطاط الفلور مع مقاومة ممتازة للتآكل ومقاومة لدرجات الحرارة العالية. 5. ضوضاء منخفضة، اهتزاز منخفض واستهلاك للطاقة. |
المعلمات
| الموديل | قطر المنفذ (مم) | السرعة | سعة الدخول (م3/دقيقة) وقوة العمود (كيلو واط) | |||||||||||||||
| 0.1 كجم/سم2 | 0.2 كجم/سم2 | 0.3 كجم/سم2 | 0.4 كجم/سم2 | 0.5 كجم/سم2 | 0.6 كجم/سم2 | 0.7 كجم/سم2 | 0.8 كجم/سم2 | |||||||||||
| 1000 مم ماء | 2000 مم ماء | 3000 مم ماء | 4000 مم ماء | 5000 مم ماء | 6000 مم ماء | 7000 مم ماء | 8000 مم ماء | |||||||||||
| 0.01 ميجا باسكال | 0.02 ميجا باسكال | 0.03 ميجا باسكال | 0.04 ميجا باسكال | 0.05 ميجا باسكال | 0.06 ميجا باسكال | 0.07 ميجا باسكال | 0.08 ميجا باسكال | |||||||||||
| دورة في الدقيقة | م3/دقيقة | كيلو واط | م3/دقيقة | كيلو واط | م3/دقيقة | كيلو واط | م3/دقيقة | كيلو واط | م3/دقيقة | كيلو واط | م3/دقيقة | كيلو واط | م3/دقيقة | كيلو واط | م3/دقيقة | كيلو واط | ||
| BK9020S | 200 (8 بوصة) | 1000 | 51.88 | 24.34 | 49.92 | 31.03 | 48.41 | 37.73 | 47.14 | 44.42 | 46.02 | 51.12 | 45.01 | 57.82 | 43.6 | 65.83 | 42.58 | 72.66 |
| 1050 | 54.71 | 25.55 | 52.75 | 32.58 | 51.24 | 39.61 | 49.97 | 46.65 | 48.85 | 53.68 | 47.84 | 60.71 | 46.91 | 67.74 | 46.05 | 74.77 | ||
| 1150 | 60.37 | 27.99 | 58.41 | 35.69 | 56.9 | 43.39 | 55.63 | 51.09 | 54.51 | 58.79 | 53.50 | 66.49 | 52.57 | 74.19 | 51.71 | 81.89 | ||
| 1250 | 66.03 | 30.42 | 64.07 | 38.79 | 62.56 | 47.16 | 61.29 | 55.53 | 60.18 | 63.90 | 59.17 | 72.27 | 58.24 | 80.64 | 57.37 | 89.01 | ||
| 1400 | 74.52 | 34.07 | 72.56 | 43.44 | 71.06 | 52.82 | 69.79 | 62.19 | 68.67 | 71.57 | 67.66 | 80.94 | 66.73 | 90.32 | 65.86 | 99.69 | ||
| 1500 | 80.18 | 36.5 | 78.22 | 45.38 | 76.72 | 56.59 | 75.45 | 66.64 | 74.33 | 76.68 | 73.32 | 86.72 | 72.39 | 96.77 | 71.52 | 106.8 | ||
وصف أجزاء المنفاخ:
| الغلاف | مصنوع من حديد الزهر HT200 تم اعتماد بنية لا نهائية لتحسين الكفاءة، وتم تشغيلها مرة واحدة بواسطة مركز CNC بدقة عالية |
| الدوار (العمود والمكره) | مصنوع من حديد الزهر QT500 المكره والعمود مصبوبان كجزء متكامل. اعتماد آلة تخطيط NC للتصنيع لتحقيق دقة عالية |
| محمل طرف التروس | مصنوع من GCr15 ماركة NSK، محمل كروي مزدوج الصف بزاوية تلامس،قادر على تحمل الحمل المحوري |
| محمل طرف القيادة | مصنوع من GCr15 ماركة NSK، محمل أسطواني |
| الترس | مصنوع من 20CrMnTi بنية مخروطية لتشغيل أكثر سلاسة |
| مانع تسرب الزيت | مصنوع من مطاط الفلور يتحمل درجات الحرارة العالية وله عمر أطول. |
مبدأ العمل
منفاخ Roots هو منفاخ حجمي، ويقوم بتفريغ كمية ثابتة من الهواء تتناسب مع سرعة دورانه. في كل دورة، يقوم فصان بإكمال ثلاث عمليات امتصاص وتفريغ للهواء. مقارنة بمنفاخ الفصين، فإنه يتميز بنبضات هواء أقل، وتغير حمل أصغر، وقوة أعلى، وضوضاء واهتزاز أقل.
يحتوي عمودان متوازيان على ثلاثة فصوص لكل منهما، وجميع الفصوص تحافظ على خلوص صغير مع بعضها البعض ومع السطح الداخلي للغلاف. مع كل دوران للفصوص، سيتم امتصاص كمية معينة من الهواء عند المدخل ونقلها من السطح الداخلي للغلاف إلى منفذ تفريغ المنفاخ.
سيتم تدوير العمودين بواسطة تروس التوقيت، ولا يوجد أي تلامس بين الفصوص، لذلك يمكن تشغيلهما بسرعة عالية بدون أي تشحيم داخلي. يتميز بالخصائص التالية: تكوين بسيط؛ تشغيل سلس؛ استقرار أداء جيد. لقد تم تطبيقه على نطاق واسع في مختلف الصناعات.
الهيكل
التطبيق
المعرض
