الصانع المهنية لأنواع مختلفة من المنافيخ

|
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | BK |
| إصدار الشهادات: | ISO9001 / ISO14001/CE |
| رقم الموديل: | BKW8016S |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | USD 8080- USD 11300 |
| تفاصيل التغليف: | تصدير حالة خشبيّ |
| وقت التسليم: | 30 عمل يوم |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 200 مجموعات شهريا |
| اسم: | مصفف جذور الثلاثة | اتجاه تدفق الهواء: | التدفق المحوري |
|---|---|---|---|
| لون: | حسب الطلب | السعة الجوية: | 19.59m3/min-42.18m3/min |
| نوع التبريد: | ماء | عدد دورات المنفاخ في الدقيقة: | 850-1500 دورة في الدقيقة |
| الجهد االكهربى: | 380V/400V/415V/440V/مخصص | تكرار: | 50 هرتز/60 هرتز |
| طلب: | معالجة مياه الصرف الصحي | ||
| إبراز: | 3 منفاخ هواء من نوع الجذور الفصية,منفاخ هواء من نوع الجذور 18.5kw,منفاخ جذر الهواء ثلاث فصوص |
||
حول BKW

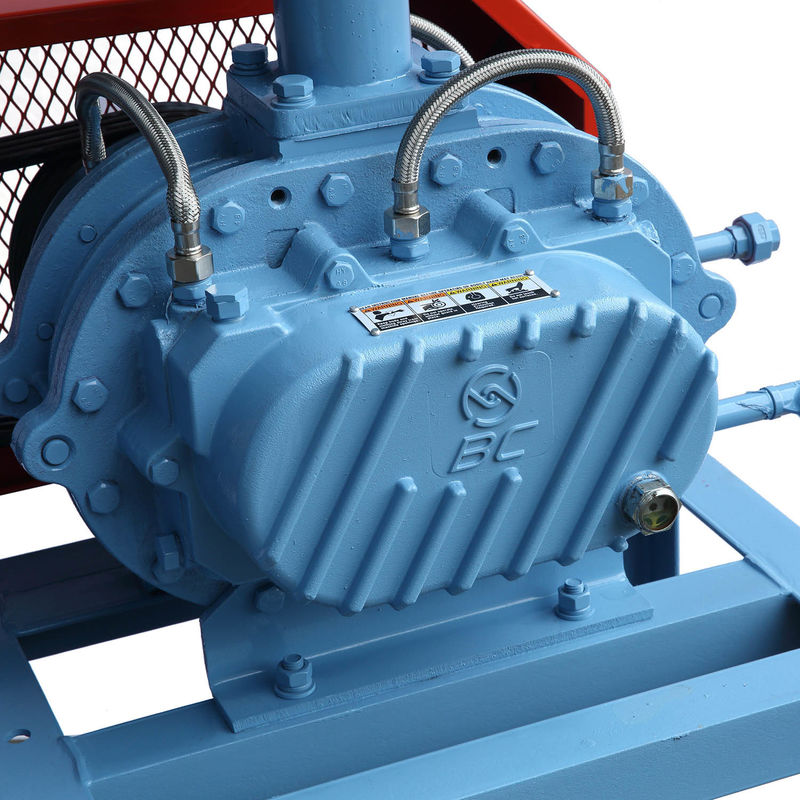

تستمد نافخة الجذور من سلسلة BKW معظم مكوناتها من سلسلة BK، وتعتمد تبريدًا مائيًا في غطاء المحمل، مما يمكن أن يقلل من درجة حرارة المحمل أثناء العمل ويطيل عمره، كما أن لديها قدرة ضغط أكبر.
المواصفات:
| الموديل | BKW8016S |
| سعة الهواء | 19.59م3/دقيقة-42.18م3/دقيقة |
| ضغط التفريغ التفاضلي | 60-100 كيلو باسكال |
| سرعة الدوران | 850 دورة في الدقيقة - 1500 دورة في الدقيقة |
| نوع المحرك | 30 كيلو واط - 90 كيلو واط 380/400/415/440 فولت، 3 مراحل، 50/60 هرتز |
| نوع التركيب | قياسي: نوع أفقي. نوع عمودي متاح لاختيارك |
| الوزن الصافي للنافخة بدون محرك | 970 كجم |
| حجم التعبئة التقريبي. | 2.13*1.48*2.35 متر (طول*عرض*ارتفاع) |
| الميزات | 1. تروس توقيت من النوع الحلزوني لتشغيل سلس 2. تصميم مدمج ومرونة في التركيب تمنح المستخدمين المزيد من الخيارات. 3. هيكل متكامل للمكره والعمود 4. اعتماد أختام زيت مستوردة مصنوعة من مطاط الفلور مع مقاومة عالية للتآكل ومقاومة لدرجات الحرارة العالية. 5. ضوضاء منخفضة، اهتزاز منخفض واستهلاك للطاقة. |
المعلمات
| النوع | قطر المنفذ | السرعة | تدفق الهواء الداخل (م3/دقيقة) وقوة العمود (كيلو واط) في ظروف مختلفة | مياه التبريد | |||||||||
| 60 كيلو باسكال | 70 كيلو باسكال | 80 كيلو باسكال | 90 كيلو باسكال | 100 كيلو باسكال | |||||||||
| دورة في الدقيقة | م3/دقيقة | كيلو واط | م3/دقيقة | كيلو واط | م3/دقيقة | كيلو واط | م3/دقيقة | كيلو واط | م3/دقيقة | كيلو واط | لتر/دقيقة | ||
| BKW8016S | 150 (6 بوصة) | 850 |
20.27 |
30.33 | 19.59 | 33.68 | 10 | ||||||
| 1000 | 25.32 | 35.68 | 24.65 | 39.63 | 24.02 | 43.57 | 23.44 | 47.52 | 22.88 | 51.47 | |||
| 1150 | 30.38 | 41.03 | 29.71 | 45.57 | 29.08 | 50.11 | 28.49 | 54.65 | 27.94 | 59.19 | |||
| 1250 | 33.75 | 44.60 | 33.08 | 49.53 | 32.45 | 54.47 | 31.87 | 59.40 | 31.31 | 64.33 | |||
| 1400 | 38.81 | 49.95 | 38.14 | 55.48 | 37.51 | 61.00 | 36.92 | 66.53 | 36.37 | 72.05 | |||
| 1500 | 42.18 | 53.52 | 41.51 | 59.44 | 40.88 | 65.36 | 40.29 | 71.28 | 39.74 | 77.20 | |||
وصف أجزاء النافخة:
| الهيكل | مصنوع من حديد الزهر HT200 تم اعتماد هيكل لا نهائي لتحسين الكفاءة، وتم تشغيله مرة واحدة بواسطة مركز CNC بدقة عالية |
| الدوار (العمود والمكره) | مصنوع من حديد الزهر QT500 المكره والعمود مصبوبان كجزء واحد. اعتماد آلة تخطيط NC للتصنيع لتحقيق دقة عالية |
| محمل نهاية الترس | مصنوع من GCr15 ماركة NSK، محمل كروي مزدوج الصف بزاوية تلامس،قادر على تحمل الحمل المحوري |
| محمل نهاية القيادة | مصنوع من GCr15 ماركة NSK، محمل أسطواني |
| الترس | مصنوع من 20CrMnTi هيكل مخروطي لتشغيل أكثر سلاسة |
| مانع تسرب الزيت | مصنوع من مطاط الفلور يتحمل درجات الحرارة العالية وله عمر أطول. |
مبدأ العمل
نافخة الجذور هي نافخة حجمية، وتفرغ كمية ثابتة من الهواء تتناسب مع سرعة دورانها. في كل دورة، هناك فصان يكملان ثلاث مرات امتصاص وتفريغ للهواء. مقارنة بنافخة ذات فصين، فهي تتميز بنبضات هواء أقل، وتغير حمل أصغر، وقوة أعلى، وضوضاء واهتزاز أقل.
يحتوي عمودان متوازيان على ثلاثة فصوص لكل منهما، وجميع الفصوص تحافظ على خلوص صغير مع بعضها البعض ومع السكن الداخلي. كل دوران للفصوص، سيتم امتصاص كمية معينة من الهواء عند المدخل ونقلها من السطح الداخلي للسكن إلى منفذ تفريغ النافخة.
سيتم تدوير العمودين بواسطة تروس التوقيت، ولا يوجد أي تلامس بين الفصوص، لذلك يمكن تشغيلها بسرعة عالية دون أي تشحيم داخلي. تتميز بالخصائص التالية: تكوين بسيط؛ تشغيل سلس؛ استقرار أداء جيد. لقد تم تطبيقها على نطاق واسع في مختلف الصناعات.
الهيكل
التطبيق
المعرض
موقع العمل
المنتجات الرئيسية
(1) نافخة جذور بثلاثة فصوص
(2) نافخة توربو ATB
(3) نافخة جذور للغاز الحيوي
(4) مضخة تفريغ بثلاثة فصوص
(5) نافخة دوارة HC
(6) نافخة طرد مركزي بمحمل هوائي
(7) نافخة طرد مركزي أحادية المرحلة
(8) نافخة طرد مركزي متعددة المراحل
(9) نافخة قناة جانبية
(10) مضخة صرف صحي غاطسة
