الصانع المهنية لأنواع مختلفة من المنافيخ

|
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | BK |
| إصدار الشهادات: | ISO9001 / ISO14001/CE |
| رقم الموديل: | BKW9020S |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | USD 10600- USD16600 |
| تفاصيل التغليف: | تصدير حالة خشبية |
| وقت التسليم: | 50 يوم عمل |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 30 مجموعة شهريا |
| اسم: | مصفف جذور الثلاثة | تدفق الهواء: | 40.72 م 3 / دقيقة - 73.32 م 3 / دقيقة |
|---|---|---|---|
| ضغط: | 60-100 كيلو باسكال | نوع التبريد: | ماء |
| حجم المخرج: | DN200 (8 ") | عدد دورات المنفاخ في الدقيقة: | 1000-1500 |
| الجهد والتردد: | 380/400/415/440 فولت، 3 مراحل، 50/60 هرتز | طلب: | معالجة مياه الصرف الصحي |
| نوع التثبيت:: | أفقي أو عمودي | طَرد: | حالة خشبية |
| إبراز: | 3 منفاخ جذور الفص,منفاخ الفص من الجذور 80Kpa,منفاخ الفص من الجذور 280kw |
||

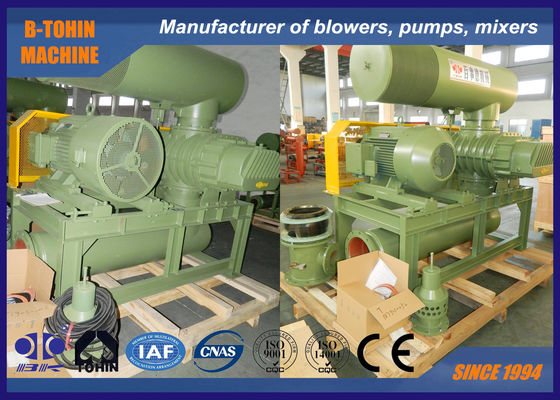

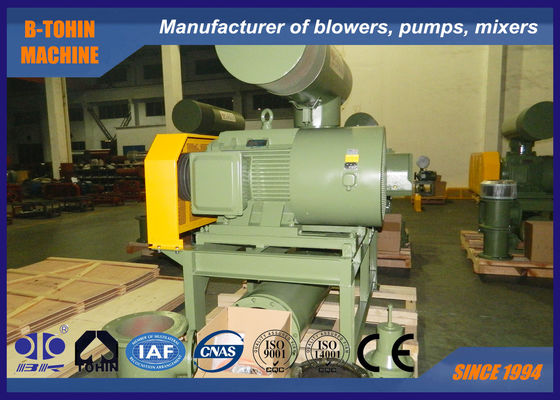

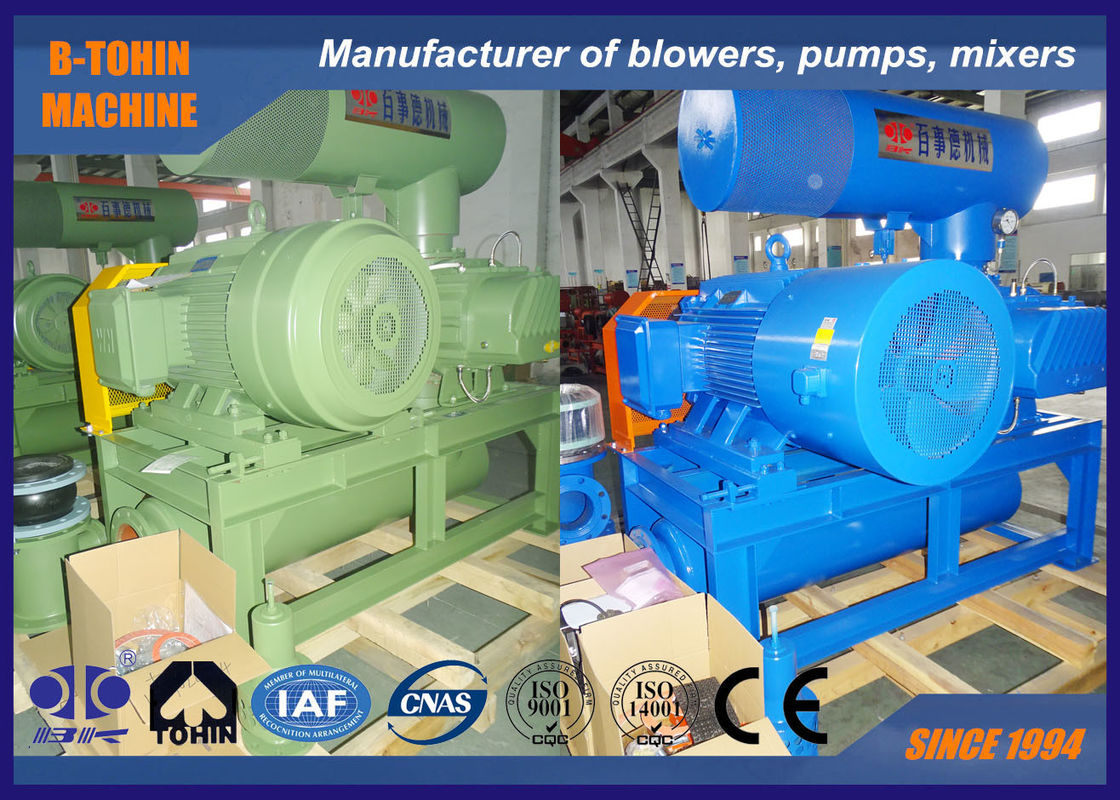

حول BKW9020S
يستعير منفاخ الجذور BKW9020 معظم المكونات من BK9020، ويعتمد التبريد المائي في غطاء المحمل، مما يقلل من درجة حرارة المحمل أثناء العمل ويزيد من عمره، وحجم فتحته هو DN250، والذي يمكن أن يولد سعة أكبر مناسبة لمصانع الأسمنت ومحطات الطاقة.
المواصفات:
| الموديل | BKW9020S |
| سعة الهواء | 40.72م3/دقيقة-73.32م3/دقيقة |
| ضغط التفريغ التفاضلي | 0.6-1.0 كجم/سم2 |
| سرعة الدوران | 1000 دورة في الدقيقة - 1500 دورة في الدقيقة |
| نوع المحرك | 30 كيلو واط - 132 كيلو واط 380/400/415/440 فولت، 3 مراحل، 50/60 هرتز |
| نوع التركيب | قياسي: نوع أفقي. النوع الرأسي متاح لاختيارك |
| الوزن الصافي للمنفاخ بدون محرك | 800 كجم |
| حجم التعبئة التقريبي. | 2.62*1.78*2.60 متر (طول*عرض*ارتفاع) |
| الميزات | 1. تروس توقيت من النوع الحلزوني لتشغيل سلس 2. تصميم مدمج ومرونة في التركيب تمنح المستخدمين المزيد من الخيارات. 3. هيكل متكامل للمكره والعمود لتشغيل أكثر استقرارًا وسلاسة 4. اعتماد أختام زيت مستوردة مصنوعة من مطاط الفلور مع مقاومة تآكل كبيرة ومقاومة لدرجات الحرارة العالية. 5. ضوضاء منخفضة، اهتزاز منخفض واستهلاك للطاقة. |
المعلمات
| النوع | قطر المنفذ | السرعة | تدفق الهواء عند المدخل (م3/دقيقة) وقوة العمود (كيلو واط) في ظروف مختلفة | مياه التبريد | |||||||||
| 60 كيلو باسكال | 70 كيلو باسكال | 80 كيلو باسكال | 90 كيلو باسكال | 100 كيلو باسكال | |||||||||
| دورة في الدقيقة | م3/دقيقة | كيلو واط | م3/دقيقة | كيلو واط | م3/دقيقة | كيلو واط | م3/دقيقة | كيلو واط | م3/دقيقة | كيلو واط | لتر/دقيقة | ||
| BKW9020S | 200 (8 بوصة) | 1000 | 44.70 | 59.00 | 43.60 | 65.83 | 42.58 | 72.66 | 41.62 | 79.49 | 40.72 | 86.33 | 15 |
| 1050 | 47.61 | 61.95 | 46.52 | 69.12 | 45.50 | 76.29 | 44.54 | 83.47 | 43.64 | 90.64 | |||
| 1150 | 53.50 | 66.49 | 52.57 | 74.19 | 51.71 | 81.89 | 50.90 | 89.59 | 50.13 | 97.29 | |||
| 1250 | 59.17 | 72.27 | 58.24 | 80.64 | 57.37 | 89.01 | 56.05 | 109.1 | 64.28 | 118.4 | |||
| 1400 | 67.66 | 80.94 | 66.73 | 90.32 | 65.86 | 99.69 | 65.05 | 109.1 | 64.28 | 118.4 | |||
| 1500 | 73.32 | 86.72 | 72.39 | 96.77 | 71.52 | 106.8 | 70.71 | 116.9 | 69.94 | 126.9 | |||

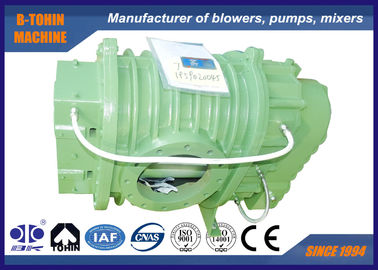

وصف أجزاء المنفاخ:
| الغطاء | مصنوع من حديد الزهر HT200 تم اعتماد هيكل لا نهائي لتحسين الكفاءة، وتم تشغيله مرة واحدة بواسطة مركز CNC بدقة عالية |
| الدوار (العمود والمكره) | مصنوع من حديد الزهر QT500 المكره والعمود مصبوبان كجزء متكامل. اعتماد آلة تسوية NC للمعالجة لتحقيق دقة عالية |
| محمل طرف التروس | مصنوع من GCr15 ماركة NSK، محمل كروي مزدوج الصف بزاوية تلامس،قادر على دعم الحمل المحوري |
| محمل طرف القيادة | مصنوع من GCr15 ماركة NSK، محمل أسطواني |
| التروس | مصنوع من 20CrMnTi هيكل مخروطي لتشغيل أكثر سلاسة |
| مانع تسرب الزيت | مصنوع من مطاط الفلور يتحمل درجات الحرارة العالية وله عمر أطول. |
مبدأ العمل
منفاخ الجذور هو منفاخ حجمي، ويقوم بتفريغ كمية ثابتة من الهواء بما يتناسب مع سرعة دورانه. في كل دورة، هناك فصان لإكمال ثلاث مرات من امتصاص الهواء وتفريغه. مقارنة بمنفاخ الفصين، فإنه يتميز بنبضات هواء أقل، وتغير حمل أقل، وقوة أعلى، وضوضاء واهتزاز أقل.
يحتوي عمودان متوازيان على ثلاثة فصوص لكل منهما، وجميع الفصوص تحافظ على خلوص صغير مع بعضها البعض ومع السكن الداخلي. في كل دوران للفصوص، سيتم امتصاص كمية معينة من الهواء عند المدخل ونقلها من السطح الداخلي للسكن إلى منفذ التفريغ للمنفاخ.
سيتم تدوير العمودين بواسطة تروس التوقيت، ولا يوجد أي تلامس بين الفصوص، لذلك يمكن تدويرهما بسرعة عالية دون أي تشحيم داخلي. يتميز بالخصائص التالية: تكوين بسيط؛ تشغيل سلس؛ استقرار أداء جيد. لقد تم تطبيقه على نطاق واسع في مختلف الصناعات.
مياه التبريد:
مياه نظيفة خالية من المواد الغريبة مطلوبة.
يجب أن تكون درجة حرارة الماء أقل من 40 درجة مئوية.
