الصانع المهنية لأنواع مختلفة من المنافيخ

|
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | BK |
| إصدار الشهادات: | ISO9001/ISO14001/CE |
| رقم الموديل: | BK8016S |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | تصدير حالة خشبية قياسية |
| وقت التسليم: | 5 إلى 20 يوم عمل ، يعتمد على كمية الطلب والمواصفات |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 100 مجموعة شهريا |
| اسم: | مصفف جذور الثلاثة | السعة الجوية: | 15.21-47.14m3/min |
|---|---|---|---|
| الحد الأقصى لضغط التفريغ: | 10-80 كيلو باسكال | قوة المحرك: | 30-90 كيلو واط |
| تجويف التفريغ: | DN150 (6 بوصات) | عدد دورات المنفاخ في الدقيقة: | 700-1500 |
| طلب:: | التهوية، الغسيل العكسي، النقل الهوائي، المطبق لمعالجة المياه، مصنع الأسمنت، مصنع الطباعة، إلخ. | المواد الرئيسية: | الحديد الزهر |
| أصل التكنولوجيا: | الولايات المتحدة الأمريكية | تحمل العلامة التجارية: | NSK، SKF لخيار العميل |
| الجهد و التردد: | 380 فولت/400 فولت/415 فولت/440 فولت و50 هرتز/60 هرتز | طَرد: | تصدير علبة خشبية وفيلم بلاستيكي مقاوم للرطوبة |
| إبراز: | ثلاثة منفاخ الهواء جذور الفص,وثلاثة جذور منفاخ نوع الفص,منفاخ نوع الفص 80kpa |
||

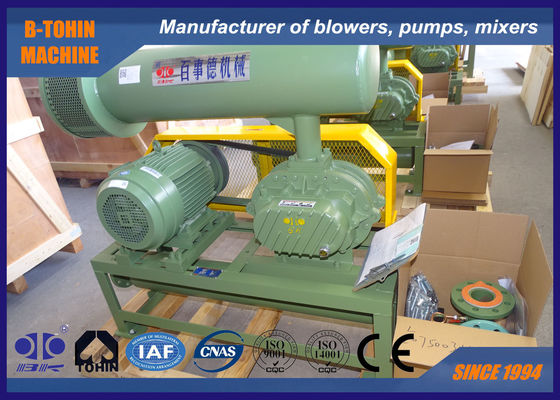

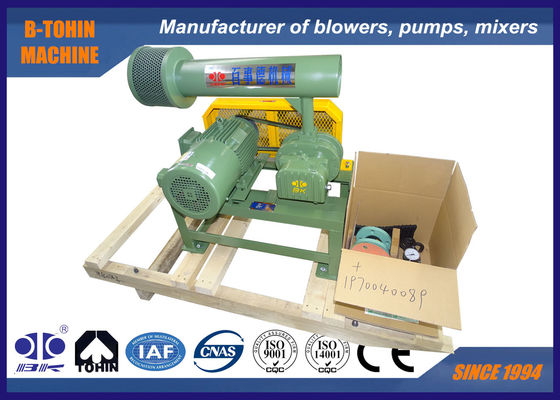

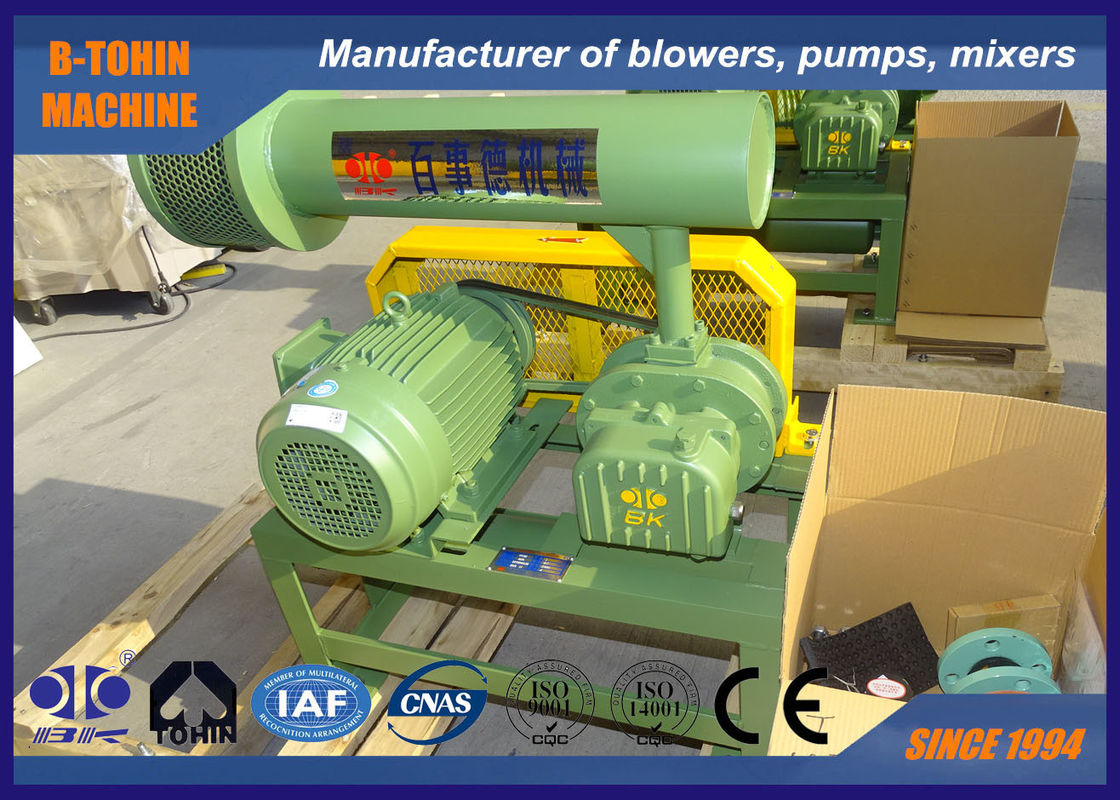

منفاخ جذور ثلاثي الفصوص موجب، ضغط 10-80 كيلو باسكال، سرعة دوران 700-1500 دورة في الدقيقة
يستخدم منفاخ الجذور على نطاق واسع في صناعات الكهرباء والبترول والصلب والروائح والأغذية وصناعة الأكسجين والغزل،
التعبئة الفراغية، صناعة الورق، تربية الأحياء المائية، معالجة مياه الصرف الصحي، النقل الهوائي، إلخ.
المواصفات:
|
الموديل |
BK8016S |
|
سعة الهواء |
15.21-47.14 متر3/دقيقة |
|
ضغط التفريغ |
10-80 كيلو باسكال |
|
سرعة الدوران |
700-1500 دورة في الدقيقة |
|
نوع المحرك |
30-90 كيلو واط 380/400/415/440 فولت، 3 مراحل، 50/60 هرتز، محرك تردد متاح أيضًا |
|
نوع التركيب |
قياسي: نوع أفقي نوع عمودي متاح لاختيارك |
| اللون | مخصص، قياسي RAL6011 |
|
الوزن الصافي للمنفاخ بدون محرك |
730 كجم |
|
حجم التعبئة التقريبي |
2.1*1.5*2.35 (طول*عرض*ارتفاع) |
الميزات:
1. تروس توقيت حلزونية لتشغيل سلس
2. تصميم مدمج ومرونة في التركيب تمنح المستخدمين المزيد من الخيارات.
3. اعتماد هيكل متكامل للمكره، أكثر استقرارًا في التشغيل.
4. اعتماد أختام زيت مستوردة مصنوعة من مطاط الفلور، والتي تتميز بمقاومة جيدة للتآكل ومقاومة درجات الحرارة العالية.
5. اهتزاز صغير واستهلاك طاقة اقتصادي.
ورقة المعلمات
| الموديل | قطر المنفذ (مم) | السرعة | سعة الدخل (م3/دقيقة) وقوة العمود (كيلو واط) | |||||||||||||||
| 0.1 كجم/سم2 | 0.2 كجم/سم2 | 0.3 كجم/سم2 | 0.4 كجم/سم2 | 0.5 كجم/سم2 | 0.6 كجم/سم2 | 0.7 كجم/سم2 | 0.8 كجم/سم2 | |||||||||||
| 1000 مم ماء | 2000 مم ماء | 3000 مم ماء | 4000 مم ماء | 5000 مم ماء | 6000 مم ماء | 7000 مم ماء | 8000 مم ماء | |||||||||||
| 0.01 ميجا باسكال | 0.02 ميجا باسكال | 0.03 ميجا باسكال | 0.04 ميجا باسكال | 0.05 ميجا باسكال | 0.06 ميجا باسكال | 0.07 ميجا باسكال | 0.08 ميجا باسكال | |||||||||||
| دورة في الدقيقة | م3/دقيقة | كيلو واط | م3/دقيقة | كيلو واط | م3/دقيقة | كيلو واط | م3/دقيقة | كيلو واط | م3/دقيقة | كيلو واط | م3/دقيقة | كيلو واط | م3/دقيقة | كيلو واط | م3/دقيقة | كيلو واط | ||
| BK8016S | 150 (6 بوصة) | 700 | 20.17 | 11.16 | 18.75 | 13.93 | 17.67 | 16.69 | 16.75 | 19.45 | 15.94 | 22.21 | 15.21 | 24.98 | ||||
| 850 | 25.23 | 13.55 | 23.81 | 16.91 | 22.72 | 20.26 | 21.81 | 23.62 | 21.00 | 26.97 | 20.27 | 30.33 | 19.59 | 33.68 | ||||
| 1000 | 30.29 | 15.95 | 28.87 | 19.89 | 27.78 | 23.84 | 26.86 | 27.79 | 26.05 | 31.73 | 25.32 | 35.68 | 24.65 | 39.63 | 24.02 | 43.57 | ||
| 1150 | 35.34 | 18.34 | 33.93 | 22.88 | 32.84 | 27.42 | 31.92 | 31.95 | 31.11 | 36.49 | 30.38 | 41.03 | 29.71 | 45.57 | 29.08 | 50.11 | ||
| 1250 | 38.72 | 19.93 | 37.30 | 24.87 | 36.21 | 29.80 | 35.29 | 34.73 | 34.48 | 39.67 | 33.75 | 44.60 | 33.08 | 49.53 | 32.45 | 54.47 | ||
| 1400 | 43.77 | 22.33 | 42.35 | 27.85 | 41.26 | 33.38 | 40.35 | 38.90 | 39.54 | 44.43 | 38.81 | 49.95 | 38.14 | 55.48 | 37.51 | 61.00 | ||
| 1500 | 47.14 | 23.92 | 45.72 | 29.84 | 44.64 | 35.76 | 43.72 | 41.68 | 42.91 | 47.60 | 42.18 | 53.52 | 41.51 | 59.44 | 40.88 | 65.36 | ||
معايير التصنيع
يتم تصنيع المنتجات المقدمة من المورد وفقًا للمعايير التالية:
JISB8341-1995 "طريقة اختبار وفحص ضاغط الإزاحة"
JB/T8941.1-1999 "شروط منفاخ الجذور للتطبيق العام"
JB/T8941.2-1999 "طريقة اختبار أداء منفاخ الجذور للتطبيق العام"
GB/T 13306-91 GB / T 13306-91 "لوحة الاسم"
هيكل الجسم الرئيسي للمنفاخ
|
رقم. |
اسم الجزء |
الكمية. |
|
رقم. |
اسم الجزء |
الكمية. |
|
رقم. |
اسم الجزء |
الكمية. |
|
1 |
قاعدة |
2 |
|
9 |
غطاء النهاية الأيسر |
1 |
|
17 |
خزان الزيت |
1 |
|
2 |
برغي سداسي |
4 |
|
10 |
دبوس دائري |
4 |
|
18 |
ترس |
2 |
|
3 |
مانع الغبار |
1 |
|
11 |
الغلاف |
1 |
|
19 |
مفتاح |
2 |
|
4 |
مكره القيادة |
1 |
|
12 |
مانع تسرب الزيت |
4 |
|
20 |
كم محوري |
2 |
|
5 |
محمل نهاية القيادة |
2 |
|
13 |
غطاء النهاية الأيمن |
1 |
|
21 |
محمل نهاية الترس |
2 |
|
6 |
مكره مدفوع |
2 |
|
14 |
برغي |
16 |
|
22 |
لوحة المحمل |
2 |
|
7 |
غطاء الغبار |
1 |
|
15 |
منفذ تهوية |
1 |
|
23 |
وسادة قابلة للتعديل |
عدة |
|
8 |
حلمة الشحم |
2 |
|
16 |
برغي تثبيت |
8 |
|
24 |
صمولة مغناطيسية |
1 |
رسم تجميع حزمة المنفاخ
نطاق التوريد القياسي
1. منفاخ عمود مكشوف
2. صمام تخفيف الضغط
3. صمام فحص منزلق من نوع الطين
4. كاتم صوت الدخل (مع فلتر هواء)
يتم اعتماد كاتم الصوت الممتص للصوت بشكل أساسي لإزالة ضوضاء تدفق الهواء عند مدخل المنفاخ. يتم لحامه بواسطة أسطوانة خارجية، أسطوانة داخلية، شفة وأجزاء أخرى، ويتم وضع مادة امتصاص الصوت بين الأسطوانتين الداخلية والخارجية لوزن خفيف، مقاومة منخفضة وتأثير أفضل لتقليل الضوضاء. كاتم الصوت مصنوع من فولاذ A3.
5. كاتم صوت التفريغ
6. قاعدة المنفاخ والمحرك (مع غطاء الحزام)
7. وصلة مرنة مطاطية وممتص صدمات
8. بكرة المحرك
9. مقياس الضغط
10. حزام V
11. براغي وصواميل وأجزاء توصيل أخرى
12. محرك كهربائي
أجزاء اختيارية مثل الغلاف الصوتي، خزانة التحكم، صمام البدء التلقائي وقطع الغيار متاحة.
