الصانع المهنية لأنواع مختلفة من المنافيخ

|
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | BK |
| إصدار الشهادات: | ISO9001/ISO14001/CE |
| رقم الموديل: | BK6005 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | تصدير حالة خشبية قياسية |
| وقت التسليم: | 5 إلى 20 يوم عمل ، يعتمد على كمية الطلب والمواصفات |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 100 مجموعة شهريا |
| سعة الهواء: | 4.22-11.74 متر مكعب/دقيقة | تفريغ الضغط التفاضلي: | 10-80 كيلو باسكال |
|---|---|---|---|
| قوة المحرك: | 5.5 إلى 22 كيلوواط | تتحمل التفريغ: | DN80 (3 بوصة) |
| نوع التبريد: | هواء | التطبيق:: | تهوية ، غسيل عكسي ، نقل هوائي ، مطبق في معالجة المياه ، الأسمنت ، تنظيف الأنابيب ، محطة توليد الكهرب |
| تحمل: | NSK ، SKF foroption | اللون: | معيار RAL6011 ، أو حسب الطلب |
| إبراز: | منفاخ جذور عالي الضغط 80kpa,منفاخ جذور صغير الضغط العالي,منفاخ فص دوار عالي الضغط |
||

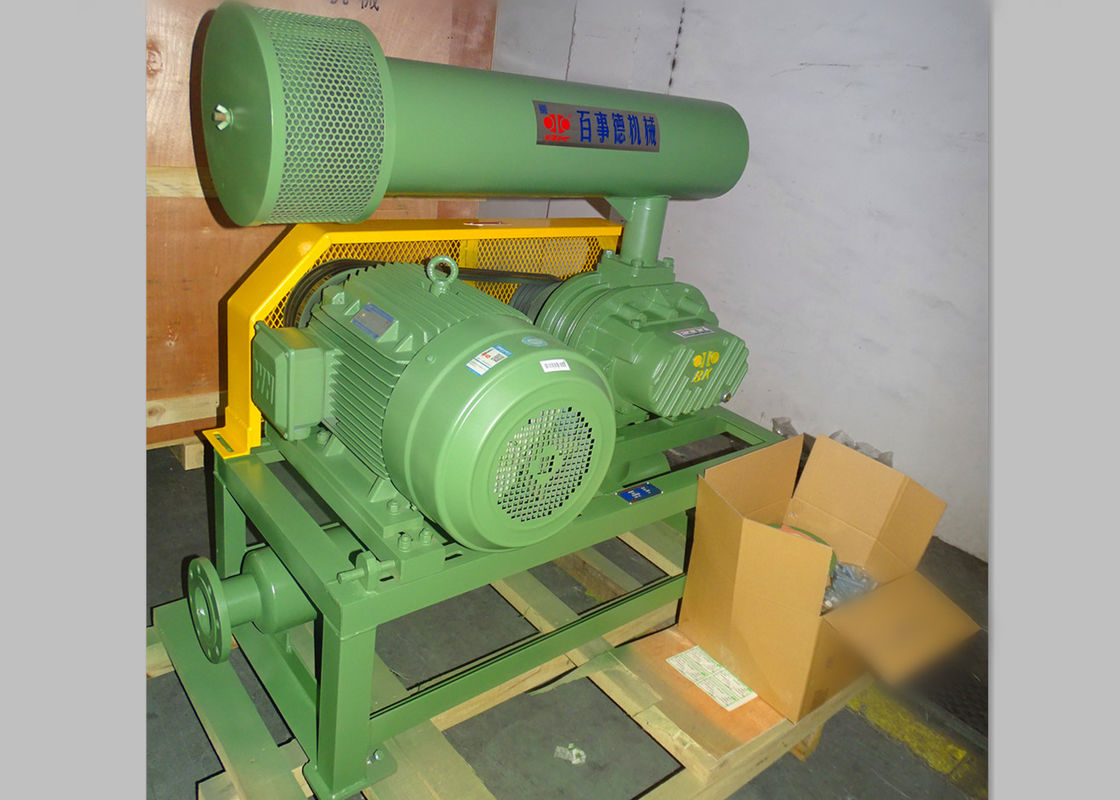

منفاخ جذور بثلاثة فصوص للتهوية ، منفاخ دوار ، 10 كيلو باسكال - 80 كيلو باسكال ، منفاخ هواء
حول BK
BK Roots Blower هو نوع من المنتجات المصممة والمصنعة وفقًا للمعايير الوطنية.
يستخدم هذا النوع من المنفاخ على نطاق واسع في معالجة مياه الصرف الصحي كمهوية.
تحديد:
|
نموذج |
BK6005 |
|
سعة الهواء |
4.22-11.74 م3/ دقيقة |
|
ضغط التفريغ التفاضلي |
10-80 كيلو باسكال |
|
سرعة الدوران |
850-1800 دورة في الدقيقة |
|
نوع المحرك |
5.5 كيلو واط - 22 كيلو واط 380/400/415/440 فولت ، 3 مراحل ، 50/60 هرتز |
|
ماركة المحرك |
قياسي: محرك Siemens Beide أو Wannan محرك Siemens و ABB لخيارك |
|
نوع التثبيت |
قياسي: نوع أفقي. النوع الرأسي متاح لخيارك |
|
الوزن الصافي للمنفاخ بدون محرك |
241 كجم |
|
حجم التعبئة تقريبًا. |
1.5 * 1.05 * 1.75 م (الطول * العرض * الارتفاع) |
سمات:
1. تروس توقيت حلزونية للتشغيل السلس
2. يمنح التصميم المدمج والمرن في التثبيت المستخدمين المزيد من الخيارات.
3. هيكل متكامل للمكره والعمود لتجنب أوجه القصور في الهيكل المنفصل
4. يتم تثبيت أختام زيت SKF المصنوعة من مطاط الفلور مع مقاومة جيدة للتآكل ومقاومة لدرجات الحرارة العالية.
5. انخفاض الاهتزاز واستهلاك منخفض للطاقة.
ورقة المعلمة
| نموذج | قطر المنفذ (مم) | سرعة | تدفق الهواء الداخل (م 3 / دقيقة) وقوة العمود (كيلو واط) | |||||||||||||||
| 0.1 كجم / سم2 | 0.2 كجم / سم2 | 0.3 كجم / سم2 | 0.4 كجم / سم2 | 0.5 كجم / سم2 | 0.6 كجم / سم2 | 0.7 كجم / سم2 | 0.8 كجم / سم2 | |||||||||||
| 1000 مم H2O | 2000 مم H2O | 3000 مم H2O | 4000 مم H2O | 5000 مم H2O | 6000 مم H2O | 7000 مم H2O | 8000 مم H2O | |||||||||||
| 0.01 ميجا باسكال | 0.02 ميجا باسكال | 0.03 ميجا باسكال | 0.04 ميجا باسكال | 0.05 ميجا باسكال | 0.06 ميجا باسكال | 0.07 ميجا باسكال | 0.08 ميجا باسكال | |||||||||||
| دورة في الدقيقة | م 3 / دقيقة | كيلو واط | م 3 / دقيقة | كيلو واط | م 3 / دقيقة | كيلو واط | م 3 / دقيقة | كيلو واط | م 3 / دقيقة | كيلو واط | م 3 / دقيقة | كيلو واط | م 3 / دقيقة | كيلو واط | م 3 / دقيقة | كيلو واط | ||
| BK6005 | 80 (3") | 850 | 5.01 | 1.66 | 4.58 | 2.95 | 4.26 | 3.90 | 3.99 | 4.87 | 3.75 | 6.00 | 3.54 | 7.13 | ||||
| 1000 | 6.07 | 1.95 | 5.65 | 3.47 | 5.33 | 4.59 | 5.05 | 5.73 | 4.82 | 7.06 | 4.60 | 8.39 | 4.40 | 9.45 | 4.22 | 10.73 | ||
| 1150 | 7.13 | 2.24 | 6.71 | 3.99 | 6.39 | 5.28 | 6.11 | 6.59 | 5.88 | 8.12 | 5.67 | 9.65 | 5.46 | 10.87 | 5.29 | 12.33 | ||
| 1250 | 7.84 | 2.44 | 7.42 | 4.34 | 7.10 | 5.74 | 6.82 | 7.16 | 6.59 | 8.82 | 6.38 | 10.49 | 6.17 | 11.82 | 5.99 | 13.41 | ||
| 1400 | 8.91 | 2.73 | 8.48 | 4.86 | 8.16 | 6.43 | 7.89 | 8.02 | 7.65 | 9.88 | 7.44 | 11.74 | 7.23 | 13.24 | 7.06 | 15.02 | ||
| 1500 | 9.61 | 2.92 | 9.19 | 5.21 | 8.87 | 6.89 | 8.59 | 8.60 | 8.36 | 10.59 | 8.15 | 12.58 | 7.94 | 14.18 | 7.76 | 16.09 | ||
| 1650 | 10.68 | 3.22 | 10.25 | 5.73 | 9.93 | 7.58 | 9.66 | 9.46 | 9.42 | 11.65 | 9.21 | 13.84 | 9.00 | 15.60 | 8.83 | 17.70 | ||
| 1800 | 11.74 | 3.51 | 11.31 | 6.25 | 11.00 | 8.27 | 10.72 | 10.32 | 10.49 | 12.71 | 10.27 | 15.10 | 10.07 | 17.02 | 9.89 | 19.31 | ||
هيكل الجسم الرئيسي للمنفاخ
|
رقم. |
اسم الجزء |
الكمية. |
|
رقم. |
اسم الجزء |
الكمية. |
|
رقم. |
اسم الجزء |
الكمية. |
|
1 |
القدم |
2 |
|
9 |
غطاء النهاية الأيسر |
1 |
|
17 |
خزان الزيت |
1 |
|
2 |
برغي سداسي |
4 |
|
10 |
دبوس دائري |
4 |
|
18 |
عتاد |
2 |
|
3 |
ختم مضاد للأتربة |
1 |
|
11 |
غلاف |
1 |
|
19 |
مفتاح |
2 |
|
4 |
محرك المكره |
1 |
|
12 |
ختم الزيت |
4 |
|
20 |
جلبة محورية |
2 |
|
5 |
تحمل |
2 |
|
13 |
غطاء النهاية اليمنى |
1 |
|
21 |
تحمل |
2 |
|
6 |
المكره المدفوعة |
2 |
|
14 |
برغي |
16 |
|
22 |
لوحة تحمل |
2 |
|
7 |
كوب الغبار |
1 |
|
15 |
متنفس |
1 |
|
23 |
وسادة قابلة للتعديل |
عدة |
|
8 |
حلمة الشحوم |
2 |
|
16 |
برغي |
8 |
|
24 |
صمولة مغناطيسية |
1 |

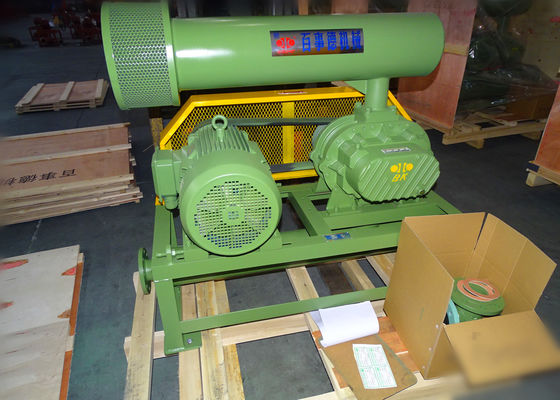

رسم تجميعي لحزمة المنفاخ
الإمداد القياسي للنطاق
1. جسم المنفاخ الرئيسي
2. صمام تخفيف الضغط
3. صمام فحص
4. كاتم صوت المدخل (مع مرشح الهواء)
5. كاتم صوت التفريغ
6. قاعدة عامة (مع غطاء الحزام)
7. وصلة مرنة مطاطية ووسادة صدمات
8. بكرة المحرك
9. مقياس الضغط
10. الحزام V
11. البراغي والصواميل والأجزاء الأخرى المتصلة
12. محرك كهربائي
