الصانع المهنية لأنواع مختلفة من المنافيخ

|
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | BK |
| إصدار الشهادات: | ISO9001/ISO14001/CE |
| رقم الموديل: | BK9030S |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | تصدير حالة معياريّ خشبيّ |
| وقت التسليم: | 5 إلى 20 أيام عمل، يعتمد على كمية النظام والمواصفات |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 50 مجموعات شهريا |
| يكتب: | الإزاحة الإيجابية ، نوع الجذور ، نقل الهواء | السعة الجوية: | 71.52-116.5 متر مكعب/دقيقة |
|---|---|---|---|
| تصريف الضغط التفاضلي: | 10-80 كيلو باسكال | قوة المحرك: | 37-220 كيلو واط |
| تجويف التفريغ: | DN250 (10 بوصات) | نوع التبريد: | هواء |
| طلب:: | تهوية ، غسيل عكسي ، نقل هوائي ، مطبق في معالجة المياه ، الأسمنت ، تنظيف الأنابيب ، محطة توليد الكهرب | المواد الرئيسية: | الحديد الزهر |
| إبراز: | منفاخ جذور عالي الضغط 22kw,منفاخ جذور عالي الضغط 160kw,منفاخ جذور عالي الضغط |
||

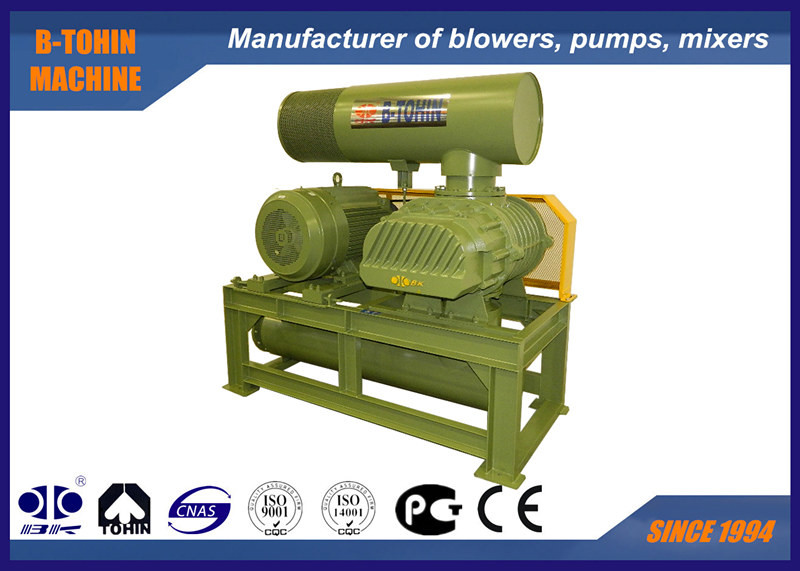

التبريد الهوائي طاحونة جذور ثلاثية، 22-160KW، طاحونة هواء ذات قدرة أعلى
BK9030 ثلاثة شفرة المضخة الجذور يستخدم على نطاق واسع لنظام نقل هوائي، في العديد من أنواع الصناعات مثل البورسلين، مواد البناء، صناعة الورق، الصهر، الطاقة، البترول، الكيماويات،المنسوجات، تربية الأحياء المائية، معالجة مياه الصرف الصحي، الغذاء، الخ
يمكن أن يطابق نوع عمودي أو نوع أفقي من الصوت الصامت ، أو يطابق عازل الضوضاء لتحقيق أفضل نتيجة في خفض الضوضاء.
المواصفات:
|
النموذج |
BK9030S |
|
قدرة الهواء |
71.52 إلى 16،5 متر3/دقيقة |
|
ضغط التفريغ التفاضلي |
10-80KPA |
|
سرعة الدوران |
850-1500 دورة في الدقيقة |
|
نوع المحرك |
37 كيلوواط-220 كيلوواط 380/400/415/440V، 3PHASES، 50/60HZ، محرك التردد متوفر أيضاً |
|
نوع المنشأة |
النوع القياسي: الأفقي النوع الرأسي المتاح لخيارك |
| اللون | مخصصة، معيار RAL6011 |
|
N.W. من المضخة بدون محرك |
1300 كجم |
|
حجم العبوة تقريباً |
2.62*1.78*2.5m (طول*عرض*ارتفاع) |
الخصائص:
1مع معدات صمت المدخل والخروج ، ضوضاء المنفخ منخفضة.
2يتم تبني منحنى الدوار المثالي لتحسين كفاءة الجهاز.
3-إخراج هواء نظيف وخالي من الدهون
4تكنولوجيا CAD/CAM: يتم تصنيع الدوار الدورية، والغلاف، واللوحة النهائية وغيرها من المكونات الرئيسية من قبل
المعالجة الرقمية
5مظهر جيد: الجهاز هو من تصميم محسن، شكل لطيف والهيكل المدمج.
ورقة المعلمات
| النموذج | (بورت ديا) | السرعة | قدرة الدخول (m3/min) وقوة العمود (KW) | |||||||||||||||
| 0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | 0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||||||
| rpm | م3/دقيقة | KW | م3/دقيقة | KW | م3/دقيقة | KW | م3/دقيقة | KW | م3/دقيقة | KW | م3/دقيقة | KW | م3/دقيقة | KW | م3/دقيقة | KW | ||
| BK9030S | 250 ((10") | 850 | 63.04 | 31.99 | 60.19 | 40.17 | 58.00 | 48.36 | 56.16 | 56.54 | 54.53 | 64.73 | 53.06 | 72.91 | ||||
| 1000 | 75.38 | 37.63 | 72.53 | 47.26 | 70.34 | 56.89 | 68.50 | 66.52 | 66.87 | 76.15 | 65.40 | 85.78 | 64.05 | 95.41 | 62.8 | 105.0 | ||
| 1150 | 87.72 | 43.27 | 84.87 | 54.35 | 82.68 | 65.42 | 80.84 | 76.50 | 79.21 | 87.57 | 77.74 | 98.65 | 76.39 | 109.7 | 75.14 | 120.8 | ||
| 1250 | 95.95 | 47.04 | 93.09 | 59.08 | 90.91 | 71.11 | 89.06 | 83.15 | 87.44 | 95.19 | 85.97 | 107.2 | 84.62 | 119.3 | 83.36 | 131.3 | ||
| 1400 | 108.3 | 52.68 | 105.4 | 66.16 | 103.2 | 79.65 | 101.4 | 93.13 | 99.78 | 106.6 | 98.31 | 117.6 | 96.96 | 133.6 | 95.7 | 147.1 | ||
| 1500 | 116.5 | 56.45 | 113.7 | 70.89 | 111.5 | 85.34 | 109.6 | 99.78 | 108.0 | 114.2 | 106.5 | 128.70 | 105.20 | 143.10 | 109.3 | 157.6 | ||
هيكل الجسم الرئيسي للمنفخ
|
لا، لا، لا |
اسم الجزء |
كمية. |
|
لا، لا، لا |
اسم الجزء |
كمية. |
|
لا، لا، لا |
اسم الجزء |
كمية. |
|
1 |
أقدام |
2 |
|
9 |
غطاء نهاية اليسار |
1 |
|
17 |
خزان الزيت |
1 |
|
2 |
المسامير السادسة |
4 |
|
10 |
عقدة مستديرة |
4 |
|
18 |
المعدات |
2 |
|
3 |
غبار السحب |
1 |
|
11 |
الغلاف |
1 |
|
19 |
المفتاح |
2 |
|
4 |
محرك الدفع |
1 |
|
12 |
غطاء النفط |
4 |
|
20 |
غطاء محوري |
2 |
|
5 |
محامل |
2 |
|
13 |
الغطاء الأيمن |
1 |
|
21 |
محامل |
2 |
|
6 |
محرك الدفع |
2 |
|
14 |
السلك |
16 |
|
22 |
لوحة المحامل |
2 |
|
7 |
كأس الغبار |
1 |
|
15 |
التنفس |
1 |
|
23 |
وسادة قابلة للتعديل |
عدة |
|
8 |
الحلمة الدهنية |
2 |
|
16 |
السلك |
8 |
|
24 |
المكسرات المغناطيسية |
1 |
رسم تجميع حزمة المنفخ
إمدادات النطاق القياسية
1. منفخة العمود العارية
2صمام تخفيف الضغط
3صمام الوقاية من الوافرات (النوع الرقيق)
4صامتة المدخل ((مع مرشح الهواء)
5. ضخم الصوت
6قاعدة عامة (مع غطاء الحزام)
7المفاصل المرنة المطاطية و وسادة الصدمة
8. عجلة محرك
9مقياس الضغط Y-60
10حزام " V "
11. المسامير والمحار وأجزاء الاتصال الأخرى
12محرك كهربائي
