الصانع المهنية لأنواع مختلفة من المنافيخ

|
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | BK |
| إصدار الشهادات: | ISO9001/ISO14001 |
| رقم الموديل: | BV65 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | <i>Export standard wooden caseAbout BKW BKW series roots blower inherits the design of BK series.</i |
| وقت التسليم: | 5 إلى 20 يوم عمل ، يعتمد على كمية الطلب والمواصفات |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 80 مجموعة شهريا |
| يكتب: | فراغ sauction ، نوع الجذور | السعة الجوية: | 2.07-4.06M3/دقيقة |
|---|---|---|---|
| تصريف الضغط التفاضلي: | -50kpa ~ -70kpa | قوة المحرك: | 3-4/5.5-7.5/11 كيلو واط |
| تجويف التفريغ: | DN65 (2.5 بوصة) | نوع التبريد: | هواء |
| نوع مدفوع: | مدفوع بالمحرك ، متصل بواسطة الحزام والبكرة | سرعة: | 1500-2200 دورة في الدقيقة |
| وزن: | 176 كجم | ||
| إبراز: | DN65 منفاخ الفص الدوار,منفاخ الفص الدوار 10KPA,منفاخ الفص الدوار 70KPA |
||
الفراغ 50KPA إلى الفراغ 70KPA الجذور الضغط السلبي منفخ الفراغ مضخة DN65 الفص التناوبي نوع منفخ

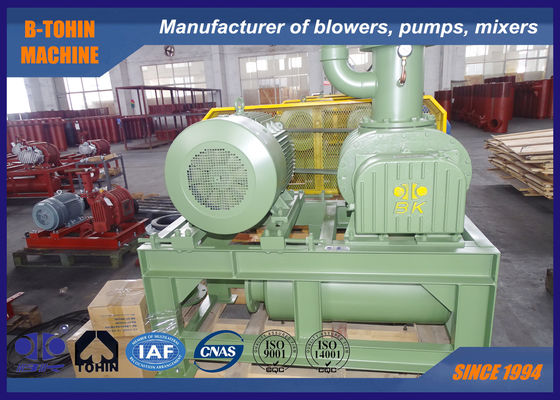

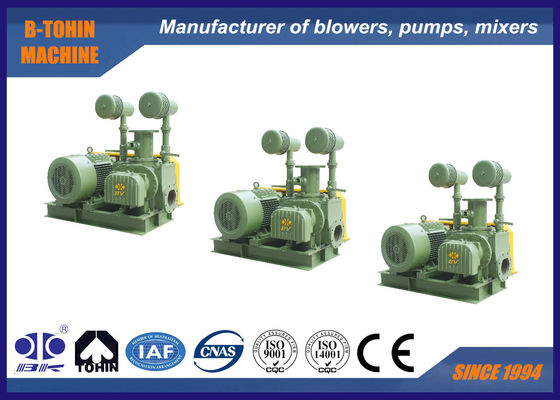

حول جهاز التفريغ BV65H
مضخة الفراغ BV65H هي نوع من مضخة الهواء من نوع Roots. يمكن أن تصل إلى مضخة الفراغ -70KPA.يستخدم على نطاق واسع لنقل الهواء الفراغ، وإذا تميزت من الأداء المستقر والكفاءة الحجمية الممتازة.
المواصفات
|
النموذج |
BV65H |
|
قدرة الهواء |
2.07-4.06م3/دقيقة |
|
ضغط التفريغ التفاضلي |
-50 ~ -70KPA |
|
سرعة الدوران |
1500-2200 دورة في الدقيقة |
|
نوع المحرك |
3-4/5.5-7.5/11 كيلوواط 380/400/415/440 فولت، 3 مراحل، 50/60 هرتز |
|
علامة السيارات |
القياسية: محرك زيمنس بييد أو داون سيمنز و أيه بي بي محرك لخيارك |
|
نوع المنشأة |
القياسية: النوع الرأسي |
|
N.W. من المضخة بدون محرك |
176 كجم |
ورقة المعلمات
| النموذج | السرعة | قدرة الدخول (m3/min) وقوة العمود (KW) | |||||||||
| -0.5kgf/cm2 | -0.55 كيلوغرام / سم2 | -0.6kgf/cm2 | -0.65كيلوغرام/سم2 | -0.7kgf/cm2 | |||||||
| -5000ملم هيدروكربون | -5500 مليمتر من الهيدروجين | -6000mmH2O | -6500 مليمتر من الهيدروجين | -7000mmH2O | |||||||
| -0.05Mpa | -0.055Mpa | -0.06Mpa | -0.065Mpa | -0.07Mpa | |||||||
| rpm | م3/دقيقة | KW | م3/دقيقة | KW | م3/دقيقة | KW | م3/دقيقة | KW | م3/دقيقة | KW | |
| BV65H | 1500 | 2.3 | 4.26 | 2.23 | 4.49 | 2.16 | 4.72 | 2.07 | 4.96 | ||
| الميناء: DN65 (((2.5 ") | 1700 | 2.79 | 4.83 | 2.72 | 5.09 | 2.66 | 5.35 | 2.57 | 5.62 | 2.48 | 5.88 |
| 1900 | 3.3 | 5.4 | 3.23 | 5.69 | 3.16 | 5.98 | 3.06 | 6.28 | 2.97 | 6.57 | |
| 2100 | 3.74 | 5.89 | 3.67 | 6.21 | 3.59 | 6.53 | 3.5 | 6.85 | 3.4 | 7.17 | |
| 2200 | 4.06 | 6.25 | 3.98 | 6.59 | 3.91 | 6.93 | 3.82 | 7.27 | 3.72 | 7.6 | |
رسم تجميع حزمة المنفخ
حجم البعد
| ورقة أبعاد مخطط BV-H | الوحدة: ملم | |||||||||||||||||||||
النوع |
بورت ديا |
قوة المحرك ((kw) |
أ | ب | B1 | ج | د | E | F | G | ج | ك | م | ن | 0 | (ب) | W | ق | T | يو | n-M16 × h | الوزن (كغ) |
| BV65H | (2.5") | 3 ¢4 | 760 | 500 | 0 | 130 | 83 | 815 | 190 | 115 | 103 | 165.5 | 242 | 238 | 300 | 350 | 143 | 25 | 1490 | 370 | 4-M16×300 | 176 |
| 5.5 ¢75 | 790 | 550 | 120 | 330 | 380 | |||||||||||||||||
| 11 ¢15 | 840 | 600 | 120 | 288 | 380 | 430 | ||||||||||||||||
| الاكسسوارات القياسية تشمل:صمام الدخول،صمام الخروج،مقياس الضغط السلبي،القاعدة،غطاء الحزام،صمام الإغاثة الفراغية،الحزام المثلثي. | ||||||||||||||||||||||
| الوزن المذكور أعلاه يخص الملحقات القياسية فقط، باستثناء المحرك. | ||||||||||||||||||||||
إمدادات النطاق القياسية
1. الجسم الرئيسي للجهاز
2صمام أمان الفراغ
3. صامتة المدخل
4. ضخم الصوت
5قاعدة عامة (مع غطاء الحزام)
6المفاصل المرنة المطاطية و وسادة الصدمة
7. عجلة الهواء
8. مقياس الضغط
9الحزام
10. المسامير والمحار وأجزاء الاتصال الأخرى
11. المحرك
