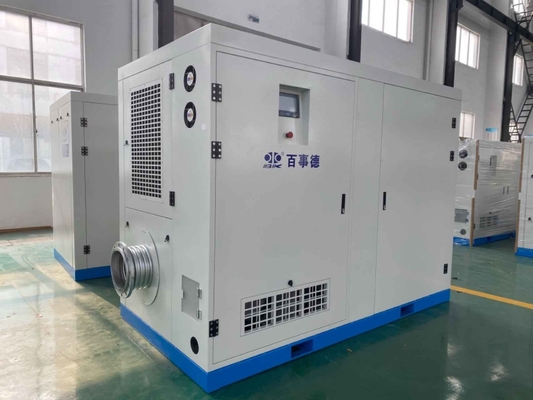

الصانع المهنية لأنواع مختلفة من المنافيخ

|
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | B-TOHIN |
| إصدار الشهادات: | ISO9001 / ISO14001 |
| رقم الموديل: | BLG210RA |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| تفاصيل التغليف: | تصدير حالة خشبية |
| وقت التسليم: | 30 يوم عمل |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 30 مجموعة في الشهر |
| الوصف: | المسمار منفاخ BLG210RA | الضغط: | 160-200kpa |
|---|---|---|---|
| تدفق الهواء: | 20.5m3/min-42.1m3/min | الحزمة: | غلاف خشبي |
| قوة المحرك: | 75kw-132kw | نوع التبريد: | زيت |
| ميناء ديا.: | DN250 | سرعة المنفاخ: | 2800-4800 دورة في الدقيقة |
| إبراز: | منفاخ نوع لولبي عالي الضغط,منفاخ نوع لولبي VFD,منفاخ برغي مزدوج بمحرك مغناطيسي دائم |
||

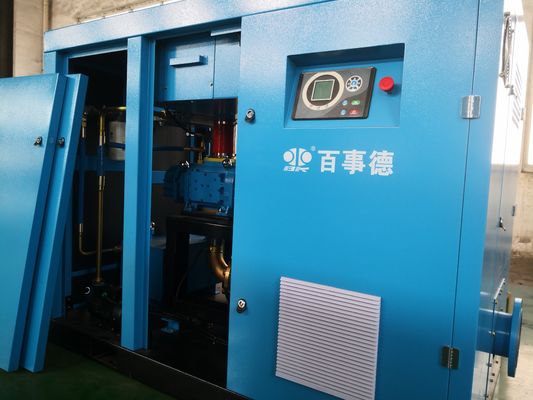

عجلة النفخ BLG210RA
مبدأ العمل
1. بدأ الشفط
2ينتهي الشفط و تبدأ الضغط
3أثناء الضغط
4الانتهاء من الضغط وبدء تفريغ الهواء
الخصائص
توفير الطاقة
بفضل مبدأ الضغط الدياباتيكي ، تتجاوز الكفاءة الإجمالية لمنفخة المسمار الخالية من الزيت 75٪ ، مما يوفر أكثر من 20٪ إلى 35٪ من الطاقة مقارنة بمنفخة Roots.يتميز المضخة بارتفاع ضغط التفريغ ونبض ضغط أقل.
ضوضاء منخفضة
ضوضاء الديناميكية الهوائية من الدوار المسمار صغيرة جدا، والخروج السلس يلغي الإفراج المفاجئ من الهواء الداخلي، ومدخل الموجة ومخرج الهواء تقلل من تقلبات تدفق الهواء،لذا فإن الضوضاء أقل من تلك من المضخات التقليدية.
ذكي
التحكم الذكي PLC، التحكم عن بعد وطرق الاتصال المختلفة مريحة للعمل والإدارة
تكلفة منخفضة
يسمح التصميم الهيكلي الأمثل بمتانة المنتج مع استهلاك أقل. كما لا تحتاج إلى بنية تحتية خاصة بسبب التشغيل السلس والحمل الصغير للوحدة.
المعلمات
| التشحيم بالقوة | نطاق الضغط | 100-200KPa | نطاق تدفق الهواء | 3-200m3/min | نطاق الطاقة | 11-500 كيلوواط |
| لا، لا، لا | النموذج | قطرها |
ضغط العادم (KPa) |
تدفق الهواء (m3/min) |
قوة المحرك (كوايت) |
سرعة الجسم الرئيسي (rpm) |
| 1 | BLG115RA-II | DN150 | 100 إلى 150 | 3.0-68 | 11 - 22 | 3500-6000 |
| 2 | BLG115RB-II | 4.0-9.4 | 11 - 30 | 3500-6000 | ||
| 3 | BLG170RA-II | 11.2-231 | 30-75 | 2800-5000 | ||
| 4 | BLG170RB-II | 15.3-315 | 30-90 | 2800-5000 | ||
| 5 | BLG210RA-II | DN250 | 100 إلى 150 | 22.6-45.8 | 45-110 | 2600-4800 |
| 6 | BLG210RB-II | 28. 2-56.6 | 55-132 | 2600-4800 | ||
| 7 | BLG300RB-II | DN300 | 100 إلى 150 | 55.3-98.9 | 110-250 | 2000-3300 |
| 8 | BLG360RB-II | DN350 | 100 إلى 150 | 101.2-196.4 | 220-480 | 1800-3100 |
| 9 | BLG170RA-III | DN150 | 160-200 | 10.5-211 | 45-75 | 3000-5000 |
| 10 | BLG170RB-III | 14.8-289 | 45-110 | 3000-5000 | ||
| 11 | BLG210RA-III | DN250 | 160-200 | 20.5-421 | 75-132 | 2800-4800 |
| 12 | BLG210RB-III | 28. 1-53.6 | 75-160 | 2800-4800 | ||
| 13 | BLG300RB-III | DN300 | 160-200 | 52.1-95 | 160-315 | 2200-3300 |
وصف أجزاء المنفخ
|
الجسم الرئيسي لجهاز تنفيس المسامير |
تصميم الدوار ذو الفعالية العالية ● تعتمد معدات التشغيل المزامنة ومعدات القيادة من الدرجة الدقيقة القياسية الوطنية 5 ● ترتيبات محامل مبتكرة من المسمار، محامل شعاعي ثابت ومحامل دفع تم تبنيها لزيادة عمر الخدمة ● فصل النفط والغاز بين غرفة الضغط وغرفة التشحيم الذي يتحقق بواسطة سد Labyrinth + سد حلقة الكربون ، مما يضمن تفريغ الهواء النقي. |
|
|
محرك المغناطيس الدائم |
خصائص مغناطيسية، لا تحتاج إلى طاقة خارجية للحفاظ على مجالها المغناطيسي |
|
| نظام التشحيم بالزيت |
نظام تبريد أكثر موثوقية للدواء القسري المصمم بشكل منفصل |
|
| نظام التحكم في التشغيل |
أداة مراقبة محطة متكاملة، ووحدة تحكم الإشارة، ومحول، وشاشة تعمل باللمس، وما إلى ذلك، لا حاجة إلى تركيب إضافي |
|
نطاق التوريد
| البنود | الوصف | الوحدة | كمية. | ملاحظات |
| 1 | الجسم الرئيسي للمنفخ | مجموعة | 1 | |
| 2 | المحرك | مجموعة | 1 | VFD |
| 3 | مروحة التبريد | مجموعة | 1 | |
| 4 | مبادلة الحرارة | مجموعة | 1 | |
| 5 | مرشح الهواء | مجموعة | 1 | |
| 6 | مرشح الزيت | مجموعة | 1 | |
| 7 | صمام الضغط | مجموعة | 1 | |
| 8 | مضخة الزيت | مجموعة | 1 | |
| 9 | أنابيب الاتصال | أجزاء | 1 | |
| 10 | الجهاز المتصل | مجموعة | 1 | سيمنز او شنايدر |
| 11 | عاكس | مجموعة | 1 | تايوان QMA |
| 12 | الحجرة | مجموعة | 1 | |
| 13 | صمام الاختبار | مجموعة | 1 | |
| 14 | مفصل التوسع من الفولاذ المقاوم للصدأ | مجموعة | 1 | |
| 15 | صمام الإغاثة | مجموعة | 1 |
