| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | B-TOHIN |
| إصدار الشهادات: | ISO9001 / ISO14001 |
| رقم الموديل: | BLG109A |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| تفاصيل التغليف: | تصدير حالة خشبية |
| وقت التسليم: | 30 يوم عمل |
| شروط الدفع: | الاعتماد المستندي، تي/تي |
| القدرة على العرض: | 30 مجموعات شهريا |
| ضغط: | 40-100 كيلو باسكال | تدفق الهواء: | 1.4/دقيقة-2.9 متر مكعب/دقيقة |
|---|---|---|---|
| طَرد: | حالة خشبية | نوع التبريد: | زيت |
| قوة المحرك: | 4-7.5 كيلو واط | سرعة: | 2000-3000 دورة في الدقيقة |
| ميناء ديا.: | DN65 | المزايا: | منخفضة التكلفة، وانخفاض مستوى الضجيج، وتوفير الطاقة، والتحكم PLC |
| إبراز: | عجلة صناعية 4-7.5 كيلوواط,عازف المسامير الخالي من الزيت,معالجة مياه الصرف الصحي بواسطة عجلة النفخ |
||
مقدمة المنتج

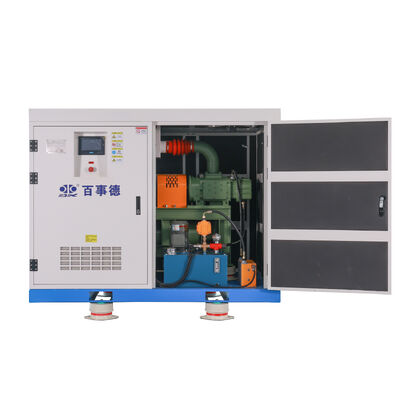

BLG Permanent Magnet Variable Frequency Screw Blower هو نظام هواء مضغوط متقدم مصمم لتحقيق كفاءة الطاقة والتحكم الدقيق في التطبيقات الصناعية. يجمع هذا المنفاخ بين أحدث تقنيات المحركات وأنظمة القيادة مع ضغط لولبي قوي، مما يجعله مثاليًا للصناعات التي تعطي الأولوية لتوفير الطاقة والمرونة التشغيلية والموثوقية. يلبي تصميمه الاحتياجات الحديثة للاستدامة والأداء الفعال من حيث التكلفة في البيئات الديناميكية.
مبدأ العمل
1. يبدأ الشفط
2. ينتهي الشفط ويبدأ الضغط
3. أثناء الضغط
4. ينتهي الضغط ويبدأ تفريغ الهواء
الميزات
توفير الطاقة
بفضل مبدأ الضغط الأدياباتي، تتجاوز الكفاءة الإجمالية للمنفاخ اللولبي الخالي من الزيت 75%، مما يوفر أكثر من 20%-35% من الطاقة مقارنة بمنفاخ روتس. يتميز المنفاخ بضغط تفريغ أعلى ونبض ضغط أقل.
ضوضاء منخفضة
الضوضاء الهوائية للدوار اللولبي صغيرة جدًا، والإخراج السلس يلغي التحرر المفاجئ للهواء الداخلي، والمدخل والمخرج المتموج يقللان من تقلبات تدفق الهواء، لذلك تكون الضوضاء أقل من الضوضاء في المنافيخ التقليدية.
ذكي
تحكم ذكي بوحدة التحكم المنطقية القابلة للبرمجة (PLC)، والتحكم عن بعد، وطرق الاتصال المختلفة تجعل التشغيل والإدارة مريحين.
تكلفة منخفضة
يسمح التصميم الهيكلي المحسن بمتانة المنتج مع استهلاك أقل. كما لا يلزم بنية تحتية خاصة بسبب التشغيل السلس والحمل الصغير للوحدة.
المعلمات
| التشحيم الذاتيⅡ | نطاق الضغط | 40-100 كيلو باسكال | نطاق تدفق الهواء | 1.4-172 متر مكعب/دقيقة | نطاق الطاقة | 4-280 كيلو واط |
| رقم. | الموديل | القطر |
ضغط العادم (كيلو باسكال) |
تدفق الهواء (متر مكعب/دقيقة) |
قوة المحرك (كيلو واط) |
سرعة الجسم الرئيسي (دورة في الدقيقة) |
| 1 | BLG109A | DN65 | 40-100 | 1.4-2.9 | 4-7.5 | 2000-3000 |
| 2 | BLG109B | 2.2-4.8 | 4-11 | |||
| 3 | BLG127B | DN100 | 3.9-8.7 | 5.5-18.5 | ||
| 4 | BLG140B | 6.4-12.3 | 7.5-22 | |||
| 5 | BLG160A | DN150 | 7.1-15.1 | 7.5-30 | ||
| 6 | BLG160B | 10-20 | 11-37 | |||
| 7 | BLG172B | 11.5-25 | 15-45 | |||
| 8 | BLG202A | DN200 | 17.5-31.7 | 18.5-55 | ||
| 9 | BLG202B | 22.8-41 | 22-75 | |||
| 10 | BLG240A | DN250 | 27.4-47.7 | 30-90 | 1800-3000 | |
| 11 | BLG240B | 34.5-60 | 37-110 | |||
| 12 | BLG275A | DN300 | 40.7-75.5 | 37-132 | ||
| 13 | BLG275B | 47.4-90 | 45-160 | |||
| 14 | BLG315A | DN350 | 67.6-116.7 | 75-185 | ||
| 15 | BLG315B | 76.4-132 | 75-220 | |||
| 16 | BLG343A | DN350 | 73-136 | 75-200 | ||
| 17 | BLG343B | DN450 | 94-172 | 90-280 |
وصف أجزاء المنفاخ
|

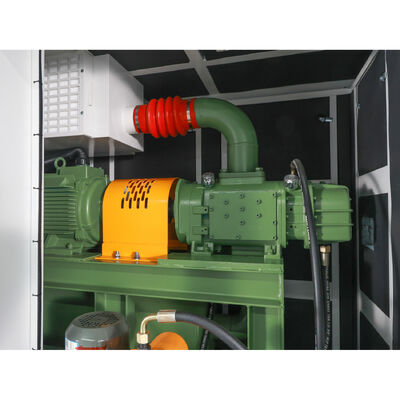

الجسم الرئيسي للمنفاخ اللولبي |
تصميم دوار لولبي عالي الكفاءة ● اعتماد تروس متزامنة وتروس قيادة من الدرجة 5 الدقيقة القياسية الوطنية ● ترتيب مبتكر للمحامل اللولبية، تم اعتماد محمل شعاعي ثابت ومحمل دفع لزيادة العمر الافتراضي ● تم تحقيق فصل الزيت والغاز بين غرفة الضغط وغرفة التشحيم بواسطة ختم متاهة + ختم حلقة كربونية، مما يضمن تفريغ هواء نقي. |
|
|
محرك مغناطيس دائم |
خصائص مغناطيسية، لا تتطلب طاقة خارجية للحفاظ على مجالها المغناطيسي |
|
| نظام تشحيم الزيت |
نظام تبريد تشحيم دائري قسري أكثر موثوقية مصمم بشكل منفصل |
|
| نظام التحكم في التشغيل |
جهاز مراقبة محطة متكامل، وحدة تحكم في الإشارة، عاكس، شاشة لمس، إلخ، لا يلزم تركيب إضافي |
نطاق التوريد
| العناصر | الوصف | الوحدة | الكمية. | ملاحظات |
| 1 | الجسم الرئيسي للمنفاخ | مجموعة | 1 | |
| 2 | المحرك | مجموعة | 1 | VFD |
| 3 | مروحة تبريد | مجموعة | 1 | |
| 4 | مبادل حراري | مجموعة | 1 | |
| 5 | فلتر هواء | مجموعة | 1 | |
| 6 | فلتر زيت | مجموعة | 1 | |
| 7 | صمام ضغط | مجموعة | 1 | |
| 8 | مضخة زيت | مجموعة | 1 | |
| 9 | أنبوب توصيل | قطع | 1 | |
| 10 | مُلامِس | مجموعة | 1 | |
| 11 | عاكس | مجموعة | 1 | تايوان QMA |
| 12 | غطاء | مجموعة | 1 | |
| 13 | صمام عدم رجوع | مجموعة | 1 | |
| 14 | وصلة تمدد من الفولاذ المقاوم للصدأ | مجموعة | 1 | |
| 15 | صمام تخفيف الضغط | مجموعة | 1 |
المزايا
كفاءة الطاقة: PMSM + VFD يقلل استهلاك الطاقة بنسبة 10% مقارنة بالأنظمة ذات السرعة الثابتة.
التحكم الدقيق: تعديلات الوقت الفعلي تحسن الأداء للطلبات المتغيرة (مثل التهوية في معالجة مياه الصرف الصحي).
صيانة أقل: أجزاء متحركة أقل وتآكل أقل بسبب البدء الناعم والتشغيل المستقر.
الفوائد البيئية: بصمة كربونية أقل وإمكانية التأهل للحوافز الموفرة للطاقة.
التطبيقات
معالجة مياه الصرف الصحي: متطلبات تهوية متغيرة في العمليات البيولوجية.
العمليات الصناعية: النقل الهوائي، التخمير، أو التصنيع الذي يتطلب تدفق هواء مستقر.
أنظمة التدفئة والتهوية وتكييف الهواء (HVAC): مناولة هواء فعالة في المنشآت الكبيرة.
