الصانع المهنية لأنواع مختلفة من المنافيخ

|
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | B-TOHIN |
| إصدار الشهادات: | ISO9001 / ISO14001 |
| رقم الموديل: | BKW9020S |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| تفاصيل التغليف: | تصدير حالة خشبية |
| وقت التسليم: | 30 يوم عمل |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 30 مجموعة في الشهر |
| اسم: | مصفف جذور الثلاثة | تدفق الهواء: | 42.58 M3/min-80.18 m3/min |
|---|---|---|---|
| طَرد: | حالة خشبية | نوع التبريد: | ماء |
| الصف التلقائي: | أوتوماتيكي ، شبه التلقائي | نوع التغليف: | قضية |
| عدد دورات المنفاخ في الدقيقة: | 1000-1500 | الجهد االكهربى: | 380 فولت/400 فولت/415 فولت/440 فولت/حسب الطلب |
| تكرار: | 50 هرتز/60 هرتز | طلب: | تربية الأحياء المائية |
| ميزة: | ارتفاع الضغط | ||
| إبراز: | منفاخ جذور الفصوص الثلاثية 80Kpa,منفاخ جذور الفصوص الثلاثية 1500 دورة في الدقيقة,منفاخ جذور تربية الأحياء المائية بالضغط العالي |
||

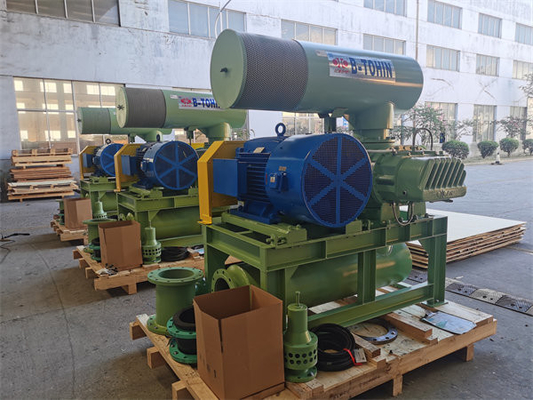

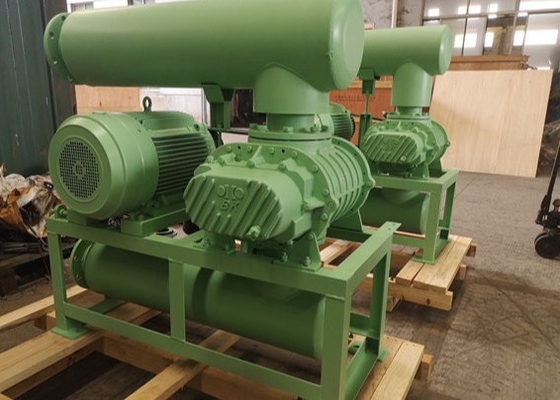

منفاخ جذور DN200 BKW9020S تبريد مياه
يرث منفاخ جذور BKW9020S معظم المكونات من BK9020، ويعتمد التبريد المائي في غطاء المحمل، والذي يمكن أن يقلل من درجة حرارة المحمل عند العمل ويطيل العمر الافتراضي، وحجم فتحته هو DN250، والذي يمكن أن يولد سعة أكبر مناسبة للاستخدام في مصانع الأسمنت ومحطات الطاقة.
تقنية الفصوص الثلاثية تعني أن المنافيخ لديها أطراف فصوص مكشوفة بزاوية 120 درجة حول الدوار بدلاً من 180 درجة كما في المنافيخ ثنائية الفصوص. يوفر هذا مجموعة دوارات أكثر صلابة، مما يعني انحرافًا أقل عند أي حمل.
1. تروس توقيت حلزونية لتشغيل سلس
2. تصميم مدمج ومرونة في التركيب تمنح المستخدمين المزيد من الخيارات.
3. هيكل متكامل للدوار والعمود لتشغيل أكثر استقرارًا وسلاسة
4. اعتماد أختام زيت مستوردة مصنوعة من مطاط الفلور مع مقاومة تآكل كبيرة ومقاومة لدرجات الحرارة العالية.
5. ضوضاء منخفضة، اهتزاز منخفض واستهلاك للطاقة.
المواصفات:
| ضغط التفريغ التفاضلي | 60-100 كيلو باسكال |
| سعة الهواء | 42.58 متر مكعب/دقيقة - 80.18 متر مكعب/دقيقة |
| سرعة الدوران | 1000 دورة في الدقيقة - 1500 دورة في الدقيقة |
| نوع المحرك | 75 كيلو واط - 160 كيلو واط 380/400/415/440 فولت، 3 مراحل، 50/60 هرتز |
| نوع التركيب | قياسي: نوع أفقي. النوع الرأسي متاح لاختيارك |
| الوزن الصافي للمنفاخ بدون محرك | 1310 كجم |
| حجم التعبئة التقريبي. | 2.62 * 1.78 * 2.60 متر (طول * عرض * ارتفاع) |
المعلمات
| الموديل | قطر المنفذ (مم) | السرعة | تدفق الهواء الداخل (متر مكعب/دقيقة) وقوة العمود (كيلو واط) (م3/دقيقة) | |||||||||||
| 0.6 كجم/سم2 | 0.7 كجم/سم2 | 0.8 كجم/سم2 | 0.9 كجم/سم2 | 1.0 كجم/سم2 | التبريد ماء |
|||||||||
| 6000 ملم ماء2O | 7000 ملم ماء2O | 8000 ملم ماء2O | 9000 ملم ماء2O | 10000 ملم ماء2O | ||||||||||
| 0.06 ميجا باسكال | 0.07 ميجا باسكال | 0.08 ميجا باسكال | 0.09 ميجا باسكال | 0.1 ميجا باسكال | ||||||||||
| دورة في الدقيقة | م3/دقيقة | كيلو واط | م3/دقيقة | كيلو واط | م3/دقيقة | كيلو واط | م3/دقيقة | كيلو واط | م3/دقيقة | كيلو واط | لتر/دقيقة | |||
| BKW9020S | 200 (8 بوصة) | 1000 | 44.70 | 59.00 | 43.60 | 65.83 | 42.58 | 72.66 | 41.62 | 79.49 | 40.72 | 86.33 | 15 | |
| 1050 | 47.61 | 61.95 | 46.52 | 69.12 | 45.50 | 76.29 | 44.54 | 83.47 | 43.64 | 90.64 | ||||
| 1150 | 53.50 | 66.49 | 52.57 | 74.19 | 51.71 | 81.89 | 50.90 | 89.59 | 50.13 | 97.29 | ||||
| 1250 | 59.17 | 72.27 | 58.24 | 80.64 | 57.37 | 89.01 | 56.56 | 97.38 | 55.79 | 105.75 | ||||
| 1400 | 67.66 | 80.94 | 66.73 | 90.32 | 65.86 | 99.69 | 65.05 | 109.07 | 64.28 | 118.44 | ||||
| 1500 | 73.32 | 86.72 | 72.39 | 96.77 | 71.52 | 106.81 | 70.71 | 116.86 | 69.94 | 126.90 | ||||
| 1600 | 78.98 | 92.51 | 78.05 | 103.22 | 77.19 | 113.93 | 76.37 | 124.65 | 75.60 | 135.36 | ||||
وصف أجزاء المنفاخ:
| الهيكل | مصنوع من حديد الزهر HT200 تم اعتماد هيكل لا نهائي لتحسين الكفاءة، وتم تشغيله مرة واحدة بواسطة مركز CNC بدقة عالية |
| الدوار (العمود والمروحة) | مصنوع من حديد الزهر QT500 المروحة والعمود مصبوبان كجزء متكامل. اعتماد آلة تخطيط NC للمعالجة لتحقيق دقة عالية |
| محمل نهاية التروس | مصنوع من GCr15 ماركة NSK، محمل كروي مزدوج الصف بزاوية تلامس،قادر على تحمل الحمل المحوري |
| محمل نهاية القيادة | مصنوع من GCr15 ماركة NSK، محمل أسطواني |
| التروس | مصنوع من 20CrMnTi هيكل مخروطي لتشغيل أكثر سلاسة |
| مانع تسرب الزيت | مصنوع من مطاط الفلور يتحمل درجات الحرارة العالية وله عمر أطول. |
مبدأ العمل
منفاخ الجذور هو منفاخ حجمي، ويقوم بتفريغ كمية ثابتة من الهواء تتناسب مع سرعة دورانه. في كل دورة، هناك فصان يكملان ثلاث مرات امتصاص وتفريغ للهواء. بالمقارنة مع المنفاخ ثنائي الفصوص، فإنه يتميز بنبضات هواء أقل، وتغير حمل أقل، وقوة أعلى، وضوضاء واهتزاز أقل.
يحتوي عمودان متوازيان على ثلاثة فصوص لكل منهما، وجميع الفصوص تحافظ على خلوص صغير مع بعضها البعض ومع الغلاف الداخلي. في كل دوران للفصوص، سيتم امتصاص كمية معينة من الهواء عند المدخل ونقلها من السطح الداخلي للغلاف إلى منفذ التفريغ للمنفاخ.
سيتم تدوير العمودين بواسطة تروس التوقيت، ولا يوجد أي تلامس بين الفصوص، لذلك يمكن تدويرهما بسرعة عالية بدون أي تشحيم داخلي. يتميز بالخصائص التالية: تكوين بسيط؛ تشغيل سلس؛ استقرار أداء جيد. لقد تم تطبيقه على نطاق واسع في مختلف الصناعات.
ماء التبريد:
يلزم ماء نظيف خالٍ من المواد الغريبة.
يجب أن تكون درجة حرارة الماء أقل من 40 درجة مئوية.
