الصانع المهنية لأنواع مختلفة من المنافيخ

|
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | BC |
| إصدار الشهادات: | ISO9001/ISO14001 |
| رقم الموديل: | BC9020 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | USD 7500-9960 / SET |
| تفاصيل التغليف: | تصدير حالة خشبية قياسية |
| وقت التسليم: | من 5 إلى 20 يوم عمل ، يعتمد على مبلغ الطلب والمواصفات |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 50 مجموعة في الشهر |
| يكتب: | الإزاحة الإيجابية ، نوع الجذور ، نقل الهواء | سعة الهواء: | 26.99-81.37 م 3 / دقيقة |
|---|---|---|---|
| تفريغ الضغط التفاضلي: | 10-80 كيلو باسكال | قوة المحرك: | 15-90 كيلو واط |
| تتحمل التفريغ: | DN250 (10 بوصات) | نوع التبريد: | هواء |
| طلب:: | تهوية ، غسيل عكسي ، نقل هوائي ، مطبق في معالجة المياه ، الأسمنت ، تنظيف الأنابيب ، محطة توليد الكهرب | المواد الأساسية: | الحديد الزهر |
| إبراز: | dn250 جذور منفاخ الفص الدوار,80kpa جذور منفاخ الفص الدوار,جذور تبريد الهواء منفاخ الفص الدوار |
||

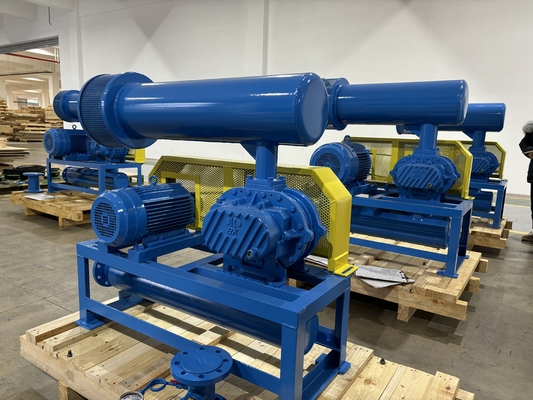

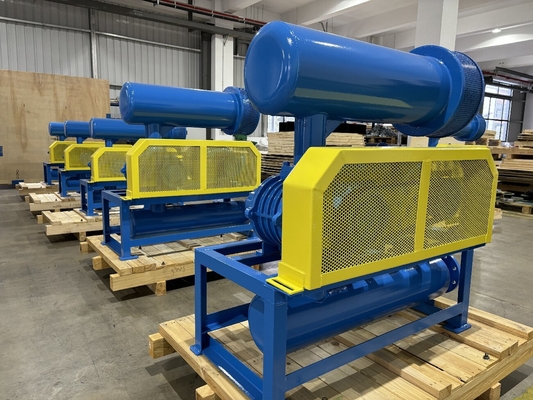

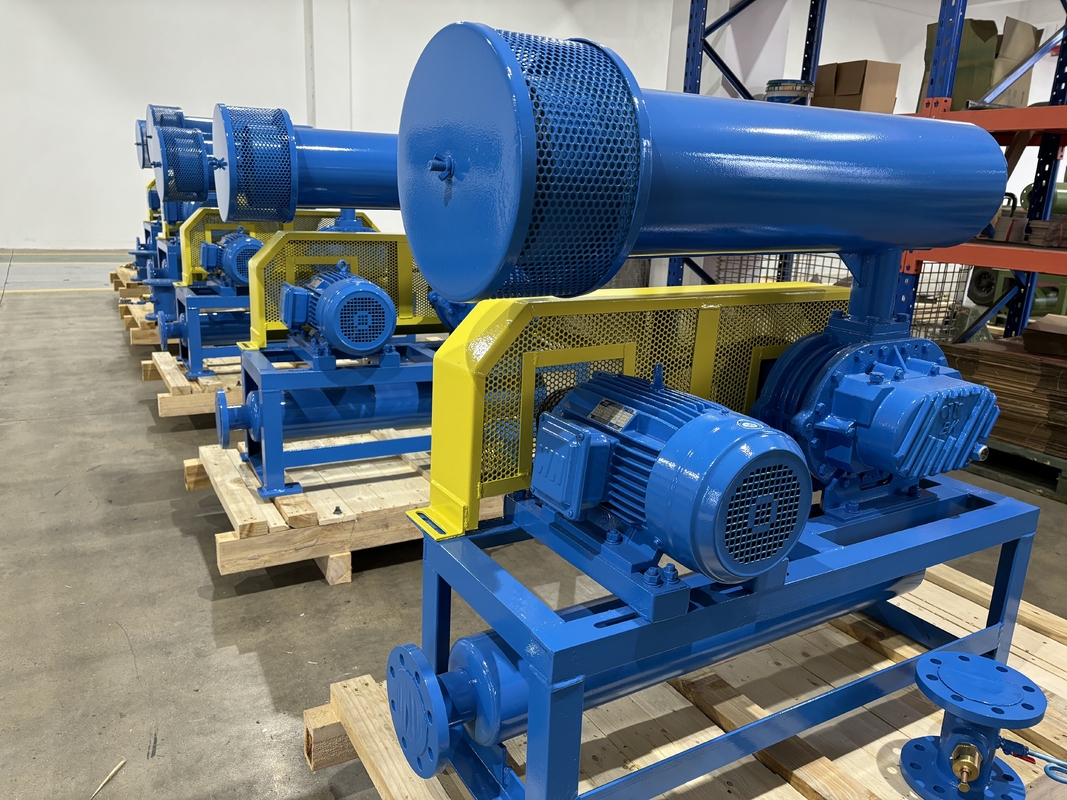

DN250 Three Lobe Roots Blower ، 15-132KW ، 80KPA منفاخ دوراني للتبريد بالهواء
لقد حسنت منفاخ BC الكفاءة الكاملة للحرارة الثابتة بالإضافة إلى الكفاءة الحجمية وتوفر هواءًا رائعًا
القدرة مقابل خصائص الضغط.
|
نموذج |
BC9020 |
|
سعة الهواء |
26.99 - 81.37 م3/ دقيقة |
|
تفريغ الضغط التفاضلي |
10-80 كيلو باسكال |
|
سرعة الدوران |
700-1500 دورة في الدقيقة |
|
نوع المحرك |
15KW-132KW 380/400/415 / 440V ، 3 مراحل ، 50 / 60HZ ، محرك التردد متاح أيضًا |
|
ماركة المحرك |
اساسي: محرك Siemens Beide أو Wannan محرك سيمنز و ABB لخيارك |
|
نوع التثبيت |
المعيار: النوع الأفقي. النوع الرأسي متاح لخيارك |
| اللون | حسب الطلب ، معيار RAL6011 |
|
NW من منفاخ بدون محرك |
1310 كجم |
|
حجم التعبئة تقريبا. |
2.62 * 1.78 * 2.45 م (الطول * العرض * الارتفاع) |
سمات:
1. لا تحتاج منفاخ الفصوص الثلاثة BC إلى سائل تبريد مائي ضمن ضغط مرتفع بمقدار 80 كيلو باسكال.
2. يتم إستخدام التروس الحلزونية من أجل نقل أكثر إستقراراً.
3. من خلال اعتماد ملف تعريف خاص للدوار ، يمكن الحفاظ على الفجوة بين الدوارات ثابتة ،
مما يجعل الكفاءة أعلى.
4. يتم التحكم في دقة الدوارات بشكل كامل من خلال الإنتاج الضخم على آلات NC الدقيقة.
تكون الدوارات خالية تقريبًا من الاهتزازات لأنها متوازنة ديناميكيًا في مرحلة التصنيع
سابقا.
5. يتم اعتماد تروس التوقيت الحلزونية ليس فقط لإطالة عمر الاستخدام ولكن أيضًا لتقليل الضوضاء.
ورقة المعلمة
| نموذج | ميناء ديا (مم) |
سرعة | سعة المدخل (m3 / min) وقوة العمود (KW) | |||||||
| 0.1 كجم / سم 2 | 0.2 كجم / سم 2 | 0.3 كجم / سم 2 | 0.4 كجم / سم 2 | |||||||
| 1000 مم | 2000 مم | 3000 مم | 4000 مم | |||||||
| 0.01 ميجا باسكال | 0.02 ميجا باسكال | 0.03 ميجا باسكال | 0.04 ميجا باسكال | |||||||
| دورة في الدقيقة | م 3 / دقيقة | كيلوواط | م 3 / دقيقة | كيلوواط | م 3 / دقيقة | كيلوواط | م 3 / دقيقة | كيلوواط | ||
| BC9020 | 250 (10 بوصات) | 700 | 35.04 | 12.11 | 32.72 | 18.99 | 30.93 | 25.36 | 29.48 | 29.05 |
| 850 | 43.73 | 14.71 | 41.41 | 23.06 | 39.61 | 30.80 | 38.17 | 35.28 | ||
| 1000 | 52.41 | 17.30 | 50.10 | 27.12 | 48.30 | 36.23 | 46.85 | 41.50 | ||
| 1150 | 61.10 | 19.90 | 58.78 | 31.19 | 56.99 | 41.67 | 55.54 | 47.73 | ||
| 1250 | 66.89 | 21.63 | 64.58 | 33.90 | 62.78 | 45.29 | 61.33 | 51.88 | ||
| 1400 | 75.58 | 24.22 | 73.26 | 37.97 | 71.47 | 50.73 | 70.02 | 58.10 | ||
| 1500 | 81.37 | 25.95 | 79.05 | 40.69 | 77.26 | 54.35 | 75.81 | 62.25 | ||
| نموذج | ميناء ديا (مم) |
سرعة | سعة المدخل (m3 / min) وقوة العمود (KW) | |||||||
| 0.5 كجم / سم 2 | 0.6 كجم / سم 2 | 0.7 كجم / سم 2 | 0.8 كجم / سم 2 | |||||||
| 5000 مم | 6000 مم | 7000 مم | 8000 مم | |||||||
| 0.05 ميجا باسكال | 0.06 ميجا باسكال | 0.07 ميجا باسكال | 0.08 ميجا باسكال | |||||||
| دورة في الدقيقة | م 3 / دقيقة | كيلوواط | م 3 / دقيقة | كيلوواط | م 3 / دقيقة | كيلوواط | م 3 / دقيقة | كيلوواط | ||
| BC9020 | 250 (10 بوصات) | 700 | 28.15 | 35.91 | 26.99 | 42.76 | ||||
| 850 | 36.83 | 43.60 | 35.68 | 51.93 | ||||||
| 1000 | 45.52 | 51.30 | 44.36 | 61.09 | 43.26 | 70.89 | 42.28 | 80.68 | ||
| 1150 | 54.21 | 58.99 | 53.05 | 70.26 | 51.95 | 81.52 | 50.97 | 92.79 | ||
| 1250 | 60.00 | 64.12 | 58.84 | 76.37 | 57.74 | 88.61 | 56.76 | 100.86 | ||
| 1400 | 68.69 | 71.81 | 67.53 | 85.53 | 66.43 | 99.24 | 65.44 | 112.96 | ||
| 1500 | 74.48 | 76.94 | 73.32 | 91.64 | 72.22 | 106.33 | 71.24 | 121.03 | ||
هيكل الجسم الرئيسي للمنفاخ
|
رقم. |
جزء اسم |
الكمية. |
|
رقم. |
جزء اسم |
الكمية. |
|
رقم. |
جزء اسم |
الكمية. |
|
1 |
موطئ قدم |
2 |
|
9 |
غطاء الطرف الأيسر |
1 |
|
17 |
خزان النفط |
1 |
|
2 |
مسدس الترباس |
4 |
|
10 |
دبوس مستدير |
4 |
|
18 |
هيأ |
2 |
|
3 |
ختم مانع الغبار |
1 |
|
11 |
غلاف |
1 |
|
19 |
مفتاح |
2 |
|
4 |
محرك المكره |
1 |
|
12 |
ختم الزيت |
4 |
|
20 |
كم محوري |
2 |
|
5 |
تحمل |
2 |
|
13 |
غطاء الطرف الأيمن |
1 |
|
21 |
تحمل |
2 |
|
6 |
المكره مدفوعة |
2 |
|
14 |
بولت |
16 |
|
22 |
لوحة تحمل |
2 |
|
7 |
كوب الغبار |
1 |
|
15 |
استراحة |
1 |
|
23 |
وسادة قابلة للتعديل |
عديد |
|
8 |
دهن الحلمة |
2 |
|
16 |
بولت |
8 |
|
24 |
الجوز المغناطيسي |
1 |
تجميع رسم حزمة المنفاخ
العرض القياسي للنطاق
1. منفاخ رمح عارية
2. صمام تخفيف الضغط
3.صمام عدم رجوع الرقاقة (نوع رفيع)
4. مدخل كاتم الصوت (مع مرشح الهواء)
5. كاتم الصوت منفذ
6.قاعدة عامة (بغطاء حزام)
7. وصلة مطاطية مرنة و وسادة صدمة
8. بكرة المحرك
9. مقياس الضغط
10. V- الحزام
11. البراغي والصواميل وأجزاء التوصيل الأخرى
12. محرك كهربائي
