الصانع المهنية لأنواع مختلفة من المنافيخ
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | BK |
| إصدار الشهادات: | ISO9001/ISO14001/CE |
| رقم الموديل: | BK9030 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Negotiation |
| تفاصيل التغليف: | تصدير حالة خشبية قياسية |
| وقت التسليم: | من 5 إلى 20 يوم عمل ، يعتمد على مبلغ الطلب والمواصفات |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 50 مجموعة في الشهر |
| يكتب: | الإزاحة الإيجابية ، نوع الجذور ، نقل الهواء | سعة الهواء: | 43.44-122.58 م 3 / دقيقة |
|---|---|---|---|
| تفريغ الضغط التفاضلي: | 10-60KPA | قوة المحرك: | 22-160 كيلو واط |
| تتحمل التفريغ: | DN300 (12 بوصة) | نوع التبريد: | هواء |
| طلب:: | تهوية ، غسيل عكسي ، نقل هوائي ، مطبق في معالجة المياه ، الأسمنت ، تنظيف الأنابيب ، محطة توليد الكهرب | المواد الأساسية: | الحديد الزهر |
| تسليط الضوء: | منفاخ نمط جذور التبريد بالهواء,منفاخ من نوع جذور الأسمنت,منفاخ من نوع الجذور عالي الضغط |
||

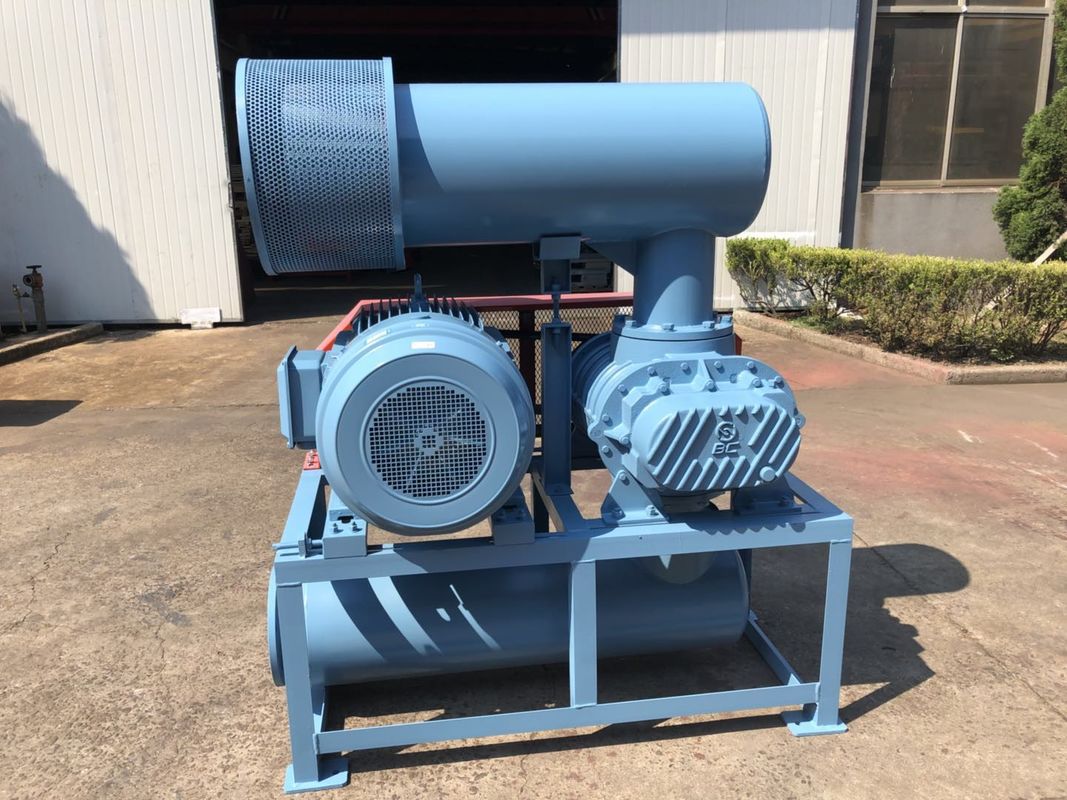

منفاخ الجذور الثلاثة لتبريد الهواء ، 22-160 كيلو وات ، منفاخ هواء ذو قدرة أعلى
يستخدم منفاخ الجذور ثلاثي الشفرات BK9030 على نطاق واسع في نظام النقل الهوائي ، في العديد من الصناعات مثل الخزف ، مواد البناء ، صناعة الورق ، الصهر ، الطاقة ، البترول ، الكيماويات ، المنسوجات ، تربية الأحياء المائية ، معالجة مياه الصرف الصحي ، الطعام ، إلخ.
يمكن أن تتطابق مع النوع الرأسي أو النوع الأفقي من كاتم الصوت ، أو تتطابق مع عازل الضوضاء لتحقيق أفضل نتيجة لخفض الضوضاء.
تحديد:
|
نموذج |
BK9030 |
|
سعة الهواء |
43.44-122.58 م3/ دقيقة |
|
تفريغ الضغط التفاضلي |
10-60 كيلو باسكال |
|
سرعة الدوران |
700-1500 دورة في الدقيقة |
|
نوع المحرك |
22KW-160KW 380/400/415 / 440V ، 3 مراحل ، 50 / 60HZ ، محرك التردد متاح أيضًا |
|
ماركة المحرك |
اساسي: محرك Siemens Beide أو Wannan محرك سيمنز و ABB لخيارك |
|
نوع التثبيت |
المعيار: النوع الأفقي. النوع الرأسي متاح لخيارك |
| اللون | حسب الطلب ، معيار RAL6011 |
|
NW من منفاخ بدون محرك |
1550 كجم |
|
حجم التعبئة تقريبا. |
2.62 * 1.78 * 2.5 م (الطول * العرض * الارتفاع) |
سمات:
1. مع تجهيز كاتمات الصوت للمدخل والمخرج ، فإن ضوضاء المنفاخ منخفضة.
2. تم اعتماد منحنى الدوار الأمثل لتحسين كفاءة المنفاخ.
3. إخراج الهواء النظيف وخالية من الشحوم.
4. تكنولوجيا CAD / CAM: يتم تصنيع دوار المكره ، الغلاف ، اللوحة الطرفية والمكونات الرئيسية الأخرى بواسطة
المعالجة الرقمية.
5. المظهر الجيد: الآلة ذات التصميم الأمثل ، الشكل اللطيف والهيكل المدمج.
ورقة المعلمة
| نموذج | ميناء ديا (مم) |
سرعة | سعة المدخل (m3 / min) وقوة العمود (KW) | |||||||
| 0.1 كجم / سم 2 | 0.2 كجم / سم 2 | 0.3 كجم / سم 2 | 0.4 كجم / سم 2 | |||||||
| 1000 مم | 2000 مم | 3000 مم | 4000 مم | |||||||
| 0.01 ميجا باسكال | 0.02 ميجا باسكال | 0.03 ميجا باسكال | 0.04 ميجا باسكال | |||||||
| دورة في الدقيقة | م 3 / دقيقة | كيلوواط | م 3 / دقيقة | كيلوواط | م 3 / دقيقة | كيلوواط | م 3 / دقيقة | كيلوواط | ||
| BK9030 | 300 (12 بوصة) | 700 | 53.08 | 17.01 | 49.78 | 27.48 | 47.35 | 37.12 | 45.26 | 42.77 |
| 850 | 66.11 | 20.66 | 62.81 | 33.37 | 60.38 | 45.07 | 58.30 | 51.93 | ||
| 1000 | 79.15 | 24.30 | 75.84 | 39.25 | 73.41 | 53.03 | 71.33 | 61.10 | ||
| 1150 | 92.18 | 27.95 | 88.88 | 45.14 | 86.44 | 60.98 | 84.36 | 70.26 | ||
| 1250 | 100.87 | 30.38 | 97.56 | 49.07 | 95.13 | 66.29 | 93.05 | 76.37 | ||
| 1400 | 113.90 | 34.02 | 110.60 | 54.96 | 108.16 | 74.24 | 106.08 | 85.53 | ||
| 1500 | 122.58 | 36.45 | 119.28 | 58.88 | 116.85 | 79.54 | 114.77 | 91.64 | ||
| نموذج | ميناء ديا (مم) |
سرعة | سعة المدخل (m3 / min) وقوة العمود (KW) | |||||||
| 0.5 كجم / سم 2 | 0.6 كجم / سم 2 | 0.7 كجم / سم 2 | 0.8 كجم / سم 2 | |||||||
| 5000 مم | 6000 مم | 7000 مم | 8000 مم | |||||||
| 0.05 ميجا باسكال | 0.06 ميجا باسكال | 0.07 ميجا باسكال | 0.08 ميجا باسكال | |||||||
| دورة في الدقيقة | م 3 / دقيقة | كيلوواط | م 3 / دقيقة | كيلوواط | م 3 / دقيقة | كيلوواط | م 3 / دقيقة | كيلوواط | ||
| BK9030 | 300 (12 بوصة) | 700 | 43.44 | 53.05 | ||||||
| 850 | 56.47 | 64.42 | ||||||||
| 1000 | 69.50 | 75.79 | 67.85 | 90.49 | ||||||
| 1150 | 82.53 | 87.16 | 80.88 | 104.06 | ||||||
| 1250 | 91.22 | 94.74 | 89.57 | 113.11 | ||||||
| 1400 | 104.25 | 106.11 | 102.60 | 126.68 | ||||||
| 1500 | 112.94 | 113.69 | 111.29 | 135.73 | ||||||
هيكل الجسم الرئيسي للمنفاخ
|
رقم. |
جزء اسم |
الكمية. |
|
رقم. |
جزء اسم |
الكمية. |
|
رقم. |
جزء اسم |
الكمية. |
|
1 |
موطئ قدم |
2 |
|
9 |
غطاء الطرف الأيسر |
1 |
|
17 |
خزان النفط |
1 |
|
2 |
مسدس الترباس |
4 |
|
10 |
دبوس مستدير |
4 |
|
18 |
هيأ |
2 |
|
3 |
ختم الغبار |
1 |
|
11 |
غلاف |
1 |
|
19 |
مفتاح |
2 |
|
4 |
محرك المكره |
1 |
|
12 |
ختم الزيت |
4 |
|
20 |
كم محوري |
2 |
|
5 |
تحمل |
2 |
|
13 |
غطاء الطرف الأيمن |
1 |
|
21 |
تحمل |
2 |
|
6 |
المكره مدفوعة |
2 |
|
14 |
بولت |
16 |
|
22 |
لوحة تحمل |
2 |
|
7 |
كوب الغبار |
1 |
|
15 |
استراحة |
1 |
|
23 |
وسادة قابلة للتعديل |
عديد |
|
8 |
دهن الحلمة |
2 |
|
16 |
بولت |
8 |
|
24 |
الجوز المغناطيسي |
1 |
تجميع رسم حزمة المنفاخ
العرض القياسي للنطاق
1. منفاخ رمح عارية
2. صمام تخفيف الضغط
3.صمام عدم رجوع الرقاقة (نوع رفيع)
4. مدخل كاتم الصوت (مع مرشح الهواء)
5. كاتم الصوت منفذ
6.قاعدة عامة (بغطاء حزام)
7. وصلة مطاطية مرنة و وسادة صدمة
8. بكرة المحرك
9. مقياس الضغط Y-60
10. V- الحزام
11. البراغي والصواميل وأجزاء التوصيل الأخرى
12. محرك كهربائي
