مصفف الفص الدوار ذو جذور مع تصميم ثلاثي الفص وتبريد المياه لتحسين الأداء في التطبيقات الصناعية

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	BK
إصدار الشهادات:	ISO9001/ISO14001/CE
رقم الموديل:	BKW6008

شروط الدفع والشحن:

الحد الأدنى لكمية:	1 مجموعة
الأسعار:	قابل للتفاوض
تفاصيل التغليف:	تصدير حالة خشبية قياسية
وقت التسليم:	من 5 إلى 20 يوم عمل ، يعتمد على مبلغ الطلب والمواصفات
شروط الدفع:	الاعتماد المستندي، تي/تي
القدرة على العرض:	100 مجموعة في الشهر

مفصلة وصف المنتج

اسم:	منفاخ الجذور الدوارة	يكتب:	نوع جذور الإزاحة الإيجابية ، ثلاثة فصوص
السعة الجوية:	7.45-17.83 م³/دقيقة	تصريف الضغط التفاضلي:	60-100 كيلو باسكال
قوة المحرك:	5.5-7.5/11-15/18.5-22/30/37-45KW	تجويف التفريغ:	DN125 (5 ′′)
نوع مدفوعة:	مدفوع بالمحرك ، متصل بواسطة الحزام والبكرة	نوع التثبيت:	عمودي، أفقي متاح أيضا
الوزن (بدون محرك):	305 كجم	سرعة:	850-1800 دورة في الدقيقة
مياه التبريد:	8 لتر/دقيقة	قوة رمح:	11.21-34.52 كيلو واط

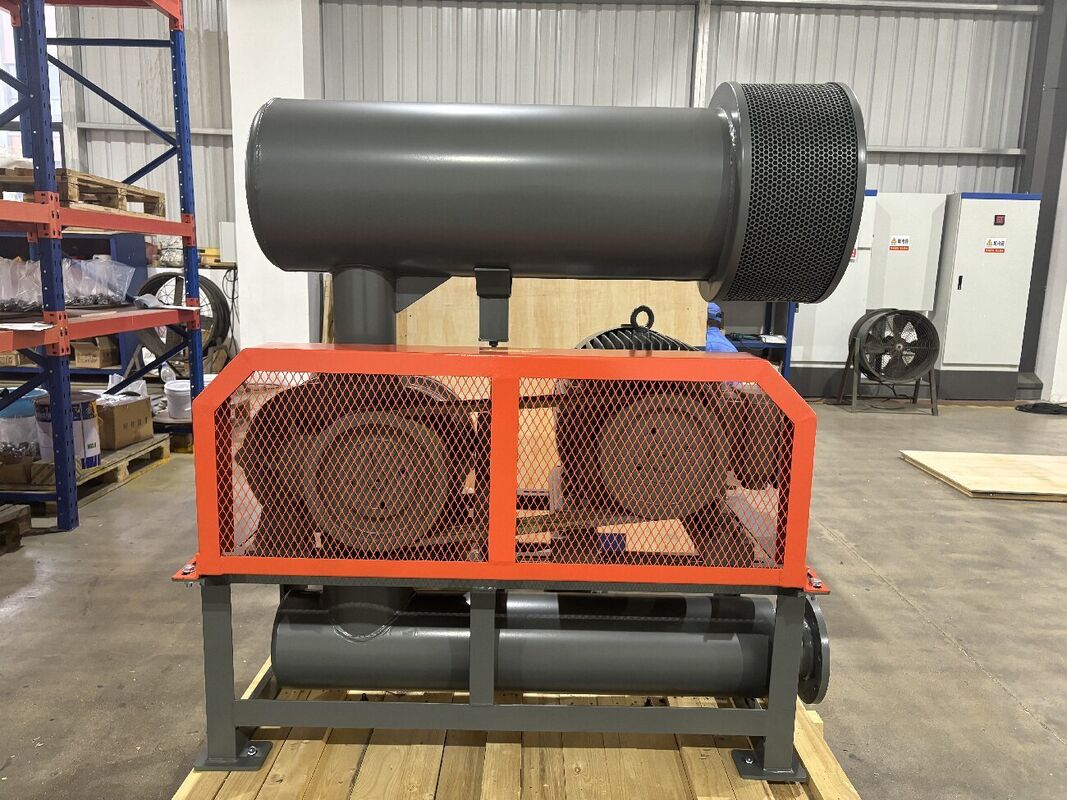

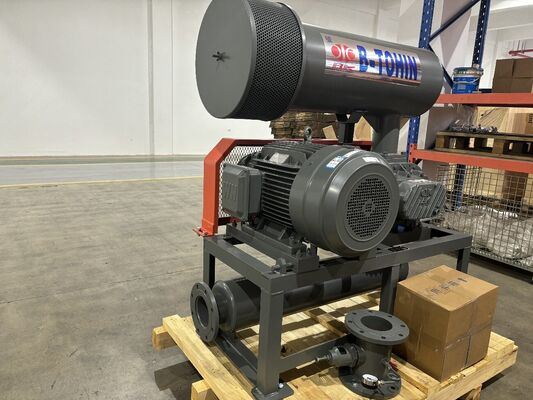

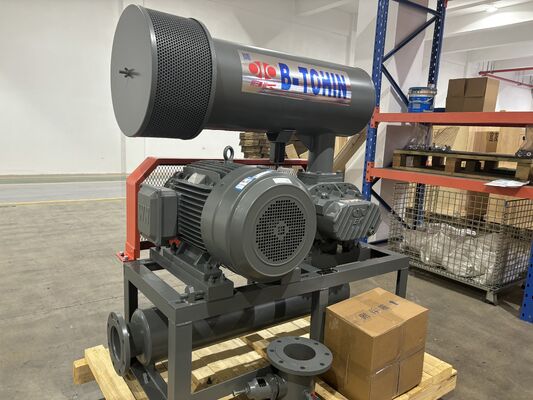

منفاخ فص دوار بجذر يتميز بتصميم ثلاثي الفصوص وتبريد مائي لتحسين الأداء في التطبيقات الصناعية

بناءً على التكنولوجيا المقدمة من أمريكا، قمنا بتطوير منفاخات جذور سلسلة BKW بتصميم ثلاثي الفصوص وهيكل تبريد مائي. تحتوي وحدة المنفاخ على هيكل مدمج يشمل المنفاخ والمحرك وكاتمات الصوت للمدخل والمخرج والمرشح والمفاصل المرنة وصمام التنفيس وصمام الفحص ومقياس الضغط، ويمكن أيضًا تجهيزها بغلاف صوتي وأجهزة تحكم.

المواصفات

الموديل	BKW6008
سعة الهواء	7.45-17.83 م³/ دقيقة
ضغط التفريغ التفاضلي	60-100 كيلو باسكال
سرعة الدوران	850-1800 دورة في الدقيقة
حجم مياه التبريد	8 لتر / دقيقة
نوع المحرك	5.5-7.5 / 11-15 / 18.5-22 / 30 / 37-45 كيلو واط 380/400/415/440 فولت، 3 مراحل، 50/60 هرتز
ماركة المحرك	قياسي: محرك Siemens Beide أو Wannan Siemens ومحركات أخرى لخيارك
نوع التركيب	قياسي: نوع أفقي. النوع الرأسي متاح لخيارك
الوزن الصافي للمنفاخ بدون محرك	305 كجم
حجم التعبئة تقريبًا.	صندوق التعبئة للمنفاخ: 1.8 * 0.8 * 1.5 متر (الطول * العرض * الارتفاع)

التطبيقات

1. تهوية معالجة مياه الصرف الصحي

2. الغسيل العكسي في معالجة مياه الصرف الصحي

3. النقل الهوائي في مصانع الأسمنت

4. إزالة الغبار في محطة الطاقة

ورقة المعلمات

الموديل	السرعة	سعة المدخل (م 3 / دقيقة) وقوة العمود (كيلو واط)
		0.6 كجم / سم 2		0.7 كجم / سم 2		0.8 كجم / سم 2		0.9 كجم / سم 2		1.0 كجم / سم 2
		6000 مم H2O		7000 مم H2O		8000 مم H2O		9000 مم H2O		10000 مم H2O
		0.06 ميجا باسكال		0.07 ميجا باسكال		0.08 ميجا باسكال		0.09 ميجا باسكال		0.1 ميجا باسكال
	دورة في الدقيقة	م 3 / دقيقة	كيلو واط	م 3 / دقيقة	كيلو واط	م 3 / دقيقة	كيلو واط	م 3 / دقيقة	كيلو واط	م 3 / دقيقة	كيلو واط
BKW6008	850	6.49	11.21	6.19	12.59
قطر المنفذ: DN125 (5 بوصات)	1000	8.28	13.19	7.98	14.81	7.72	16.85	7.45	18.88
	1150	10.07	15.17	9.77	17.03	9.51	19.37	9.25	21.72	9.01	24.06
	1250	11.26	16.49	10.97	18.51	10.70	21.06	10.44	23.60	10.20	26.15
	1400	13.06	18.46	12.76	20.73	12.49	23.59	12.23	26.44	11.99	29.29
	1500	14.25	19.78	13.95	22.22	13.69	25.27	13.43	28.33	13.19	31.38
	1650	16.04	21.76	15.74	24.44	15.48	27.80	15.22	31.16	14.98	34.52
	1800	17.83	23.74	17.54	26.66	17.27	30.32

هيكل الجسم الرئيسي للمنفاخ

مصفف الفص الدوار ذو جذور مع تصميم ثلاثي الفص وتبريد المياه لتحسين الأداء في التطبيقات الصناعية 0

اتجاه تدفق مياه التبريد

مصفف الفص الدوار ذو جذور مع تصميم ثلاثي الفص وتبريد المياه لتحسين الأداء في التطبيقات الصناعية 1

رسم تجميع حزمة المنفاخ

مصفف الفص الدوار ذو جذور مع تصميم ثلاثي الفص وتبريد المياه لتحسين الأداء في التطبيقات الصناعية 2

البعد الخارجي

مصفف الفص الدوار ذو جذور مع تصميم ثلاثي الفص وتبريد المياه لتحسين الأداء في التطبيقات الصناعية 3 BKWورقة الأبعاد الخارجية: الوحدة: مم
النوع
قطر المنفذ
قدرة المحرك أ ب ج د هـ و ز ح ك م ن 0 ص س 4-M16 × h
الوزن
(كجم) BKW6008 125 (5 بوصات) 5.5 ~ 7.5 1335 1084 110 222 688 206 297 1375 150 300 385 165 250 18 4-M16 × 400 305 11 ~ 15 410 495 18.5 ~ 22 455 540 30 495 580 37 ~ 45 560 645 الملحقات القياسية تشمل: كاتم صوت المدخل والمخرج، مقياس الضغط، الإطار الأساسي، بكرة المنفاخ، بكرة المحرك، الحزام، واقي الحزام، صمام التنفيس، صمام الفحص. الوزن أعلاه مخصص للملحقات القياسية فقط، باستثناء المحرك. سيتم توفير البعد الخاص بالمنفاخ، والذي تم تجهيزه بمحرك عالي الجهد، بشكل خاص.

الأسئلة الشائعة

س 1. هل أنت مصنع أم شركة تجارية؟

نحن الشركة المصنعة للآلات المهنية. الآن شكلت الشركة مقياس إنتاج ومبيعات سنوي لأكثر من 30000 مجموعة من المنفاخات ومضخات المياه.

س2: أين يقع المصنع الخاص بك؟ هل يمكنني الزيارة؟

مرحباً بك بحرارة! يقع مصنعنا في الحديقة الصناعية للعلوم والتكنولوجيا البيئية، ييشينغ، الصين.

س 3: ما هي المعلومات التي يجب أن أقدمها عند الاستفسار؟
أ: سعة الهواء
ب: الضغط
ج: التطبيق
د: بيئة الاستخدام (درجة الحرارة، الضغط الجوي)
هـ: هل تحتاج إلى محرك؟
أو غيرها من المميزات التي تقدمها لنا ستكون موضع تقدير أكبر.

س 4: ما هو الضمان الخاص بك؟
الضمان لدينا هو 12 شهرًا بعد استلام الجهاز.

س 5. ما هي شروط التعبئة الخاصة بك؟
أ: بشكل عام، نقوم بتعبئة بضائعنا في علبة خشب رقائقي خالية من التبخير. إذا كان لديك براءة اختراع مسجلة قانونًا، فيمكننا تعبئة البضائع في صناديق تحمل علامتك التجارية بعد الحصول على خطابات التفويض الخاصة بك.

س 6. كيف يتحكم المصنع الخاص بك في جودة المنتج؟
لدينا قسم فحص الجودة. قبل إرسال المنتج، نتحقق من كل منتج. إذا كانت هناك مشكلة في الجودة، فسوف ننتج منتجًا جديدًا.

س 7. ما هي شروط الدفع الخاصة بك؟
TT 30٪ كدفعة مقدمة و TT 70٪ بعد الفحص قبل الشحن.
