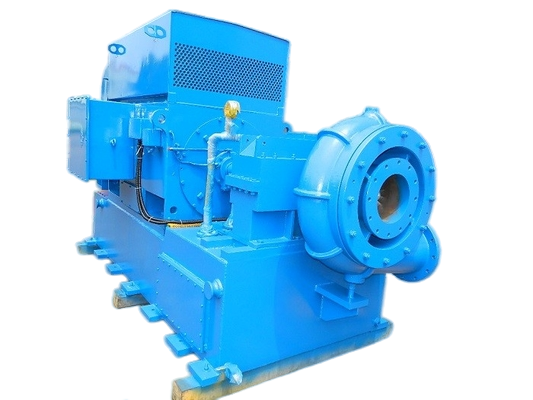

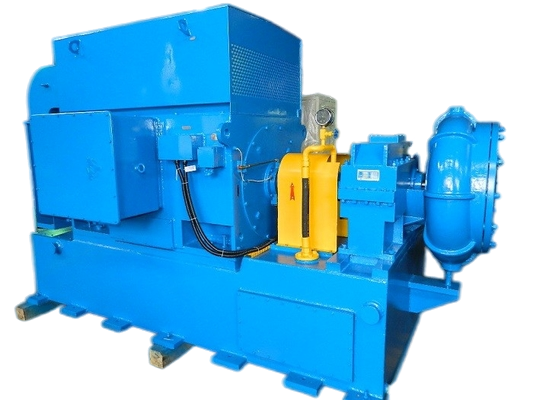

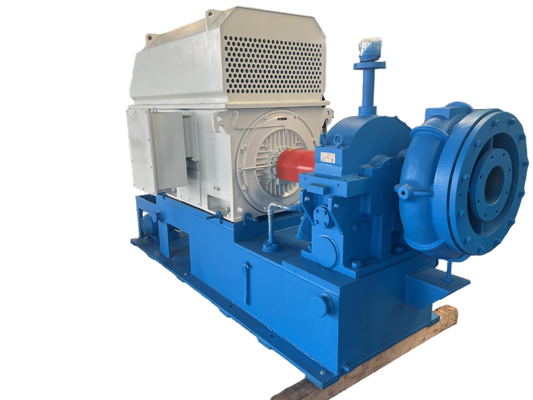

سلسلة GS100 100 m3/min تدفق الهواء معالجة مياه الصرف الصحي منفخ مركزي سريع واحد

100m³/min منفاخ طرد مركزي عالي السرعة من سلسلة GS100 لمعالجة المياه بمرحلة واحدة

حول جي إس


تم تصميم منفاخ الطرد المركزي عالي السرعة ذو المرحلة الواحدة من سلسلة GS خصيصًا لتهوية معالجة مياه الصرف الصحي. وفي الوقت نفسه، فهو متاح للوسط، مثل الهواء والنيتروجين وثاني أكسيد النيتروجين والغازات الأخرى غير المسببة للتآكل.

يتميز منفاخ Gs بقابلية تطبيق واسعة وتوفير كبير للطاقة ومساحة صغيرة وسهولة التركيب والتشغيل والصيانة.

تحديد

التطبيقات

أ. لصناعة الأسمنت: منفاخ نقل الأسمنت، والتهوية، وما إلى ذلك.

ب. لنظام معالجة مياه الصرف الصحي: منفاخ التهوية، منفاخ الغسيل الخلفي، إلخ.

ج. للنقل الهوائي: لنقل المواد المسحوقة، مثل الدقيق والأسمنت والرمل والحبوب وغيرها.

د. لجمع الغبار وتنظيف الغبار والتهوية في بعض المصانع والمستشفيات والمباني وما إلى ذلك.

ه. لمحطات الطاقة الكهربائية: نقل الغاز، زيادة الأكسجين، التهوية، تنظيف الغبار، الخ.

هيكل منفاخ

يتميز منفاخ الطرد المركزي من سلسلة Gs بكابولي أحادي المرحلة ومدخل محوري وهيكل تفريغ جذري. يدخل الهواء إلى أنبوب الشفط وجهاز ريشة توجيه المدخل من إعداد مرشح المدخل. يتم توصيل محرك القيادة الرئيسي مع أداة التوصيل وصندوق الخطوة. عند البدء،

يقوم ترس الرفع بتشغيل المكره الثلاثي المختلط شبه المفتوح لإنتاج الغاز من أجل الطاقة، ويتم تفريغ الغاز من خلال ناشر بدون ريشة وغرفة حلزونية.

نتيجة العملية

· الأداء الديناميكي الهوائي الجيد: تم اعتماد دافعة التدفق المختلط شبه المفتوحة الثلاثية لعدم سهولة التسبب في دوامة وفقدان تدفق الهواء الصغير.

· يتم ضبطه بواسطة ريشة توجيه المدخل، ويكون منحنى كفاءة الوحدة مسطحًا، وحتى في ظل ظروف التشغيل غير المصممة، يمكن تحقيق تأثير جيد في توفير الطاقة.

· هيكل مدمج، مساحة أرضية صغيرة، عملية سهلة.

· المكره مصنوع من سبائك الألومنيوم عالية القوة للطيران، ويتم تشكيله بواسطة مركز تصنيع الربط المستورد بخمسة إحداثيات مع خطأ منحنى صغير. إنه ذو أداء هوائي موثوق به وكفاءة عالية، في حين أنه يمكن أن يوفر 15% - 25% من الطاقة مقارنة بمعظم منافيخ Roots.

· المكره وتروس التسريع ذات هيكل متكامل، مما يقلل بشكل كبير من الخسارة الميكانيكية.

· تم اعتماد تروس تسريع من النوع الحلزوني لتحقيق الاستقرار الجيد والاهتزاز المنخفض والضوضاء المنخفضة وعمر الخدمة الطويل في ظل التشغيل عالي السرعة.

· محمل وسادة إمالة خاص: من خلال منصات إمالة خاصة، يتمتع المنتج بثبات عالي عند التشغيل تحت سرعة عالية.

· درجة عالية من التحكم الآلي، وموثوقية جيدة.

رسم تجميع حزمة المنفاخ

العرض القياسي للنطاق

1. منفاخ الجسم الرئيسي

2. مدخل ريشة التوجيه

3. مدخل كاتم الصوت

4. وصلة مرنة من الفولاذ المقاوم للصدأ

5. علبة تروس عالية السرعة

7. صمام التفريغ

8. فحص الصمام

9. الإطار الأساسي

10. نظام التشحيم

11. صندوق التحكم PLC

12. المحرك
