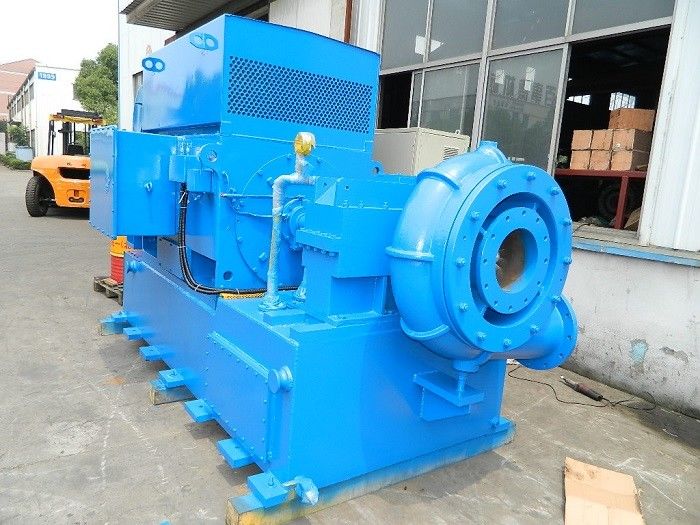

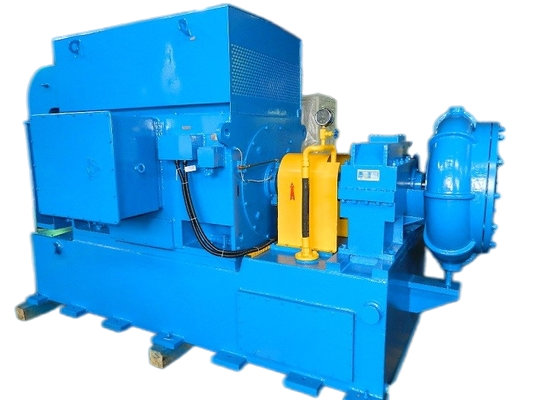

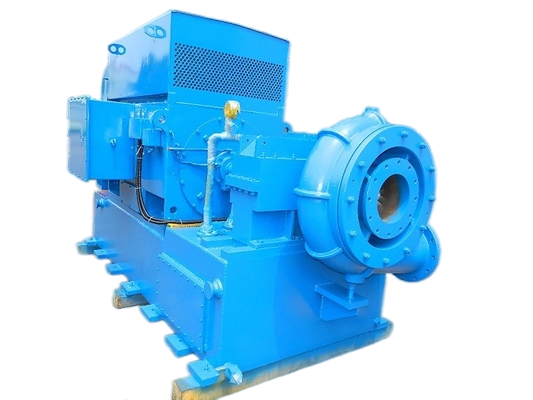

سلسلة GS120 120 م3/دقيقة تدفق الهواء مروحة مركزية عالية السرعة ذات مرحلة واحدة

سلسلة GS120 120 م3/دقيقة تدفق الهواء مروحة مركزية عالية السرعة ذات مرحلة واحدة

حول GS


سلسلة GS واحد مرحلة عالية السرعة المضخة الطرد المركزي مصممة خصيصا لمعالجة مياه الصرف الصحي.ثاني أكسيد النيتروجين والغازات الأخرى غير السامة.

ويتميز مروحة Gs بتطبيقات واسعة، وتوفير طاقة كبير، ومساحة صغيرة وسهولة التثبيت والتشغيل والصيانة.

المواصفات

التطبيقات

أ. لصناعة الاسمنت: منفخ نقل الاسمنت، التهوية، الخ.

ب. بالنسبة لنظام معالجة مياه الصرف الصحي: منفاخة التهوية، منفاخة غسل الخلفي، الخ.

ج. للنقل الجوي: لنقل مواد مسحوق، مثل الدقيق، الاسمنت، الرمل، الحبوب، الخ.

جمع الغبار، تنظيف الغبار، التهوية في بعض المصانع، المستشفيات، المباني، الخ.

e. لمحطات الطاقة الكهربائية: نقل الغاز ، زيادة الأكسجين ، التهوية ، تنظيف الغبار ، إلخ.

هيكل المنفخ

المضخة الطرد المركزي من سلسلة Gs تمتلك رافعة مستوى واحد، مدخل محوري وهيكل تفريغ جذري.الهواء يأتي إلى أنبوب الاستنشاق وجهاز مدخل دليل الساطحة من إعداد فلتر المدخليتم توصيل المحرك الرئيسي بالاتصال وصندوق الخطوة. عند بدء التشغيل،

تدفع عجلة التدفق الثلاثية المختلطة نصف مفتوحة لتصنيع الغاز للطاقة، وتفريغ الغاز من خلال الوسيط بدون شفرة وغرفة التفريغ.

نتيجة العملية

·أداء جوي جيد: طوافة نصف مفتوحة ثلاثية ذات تدفق مختلط تم اعتمادها لعدم سهولة التسبب في الدوامة ولخسارة تدفق الهواء الصغيرة.

·عندما يتم تعديلها بواسطة شفرة توجيه المدخل، فإن منحنى كفاءة الوحدة مسطح، وحتى في ظل ظروف تشغيل غير مصممة،يمكن تحقيق تأثير جيد لتوفير الطاقة.

·الهيكل المدمج، المساحة الأرضية الصغيرة، التشغيل السهل.

· المصنوعة من سبيكة الألومنيوم الطيران عالية القوة، معالجة من قبل مركز معالجة الربط الخمسة التنسيقات المستوردة مع خطأ منحنى صغير.هو من أداء هوائي موثوق به وكفاءة عاليةبينما يمكنه توفير 15%-25% من الطاقة بالمقارنة مع معظم المضخات

·تتكون العجلة والسرعة من هيكل متكامل، مما يقلل إلى حد كبير من الخسائر الميكانيكية.

·تُعتمد أدوات تسريع النمط الهليكي من أجل الاستقرار الجيد وانخفاض الاهتزازات وانخفاض الضوضاء وطول عمر الخدمة في حالات السرعة العالية.

·حامل وسادة إمالة خاصة: من خلال وسادات إمالة خاصة ، يمتلك المنتج استقرارًا مرتفعًا عند العمل تحت سرعة عالية.

·درجة عالية من التحكم الآلي، موثوقية جيدة.

رسم تجميع حزمة المنفخ

إمدادات النطاق القياسية

1المتنفّس الجسم الرئيسي

2. أداة توجيه المدخل

3ضخم الصوت

4المفاصل المرنة من الفولاذ المقاوم للصدأ

5صندوق التروس عالي السرعة

7صمام التفريغ

8صمام التفتيش

9الإطار الأساسي

10. نظام التشحيم

11صندوق التحكم بـ PLC

12. المحرك
