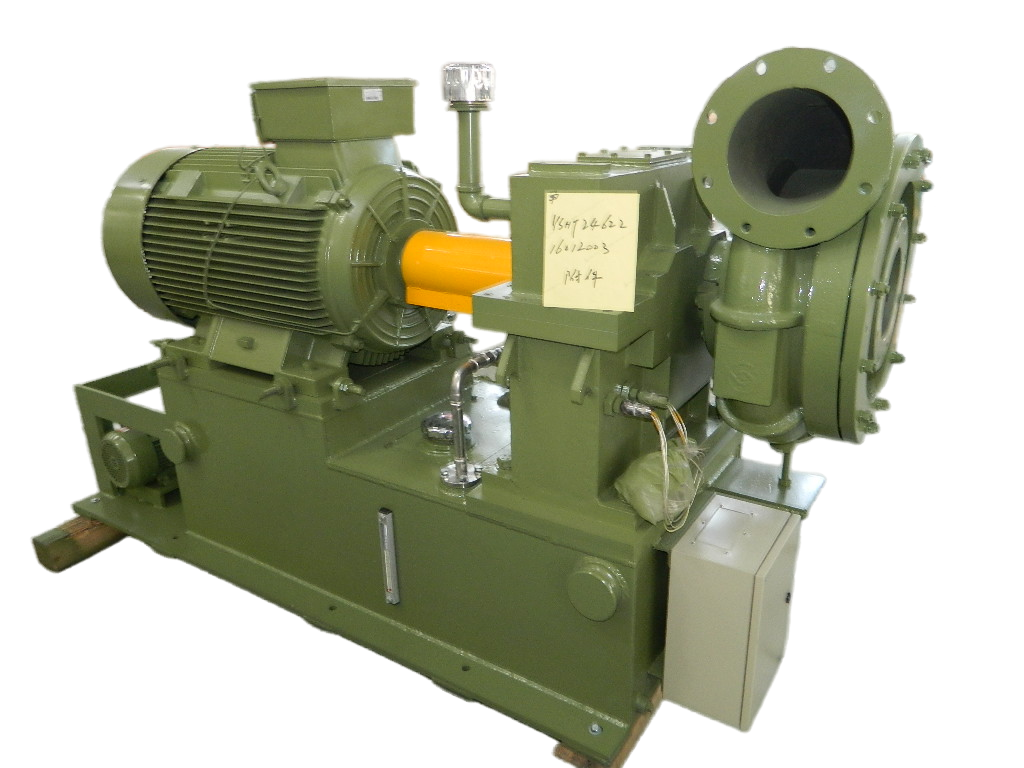

GS160 سلسلة 50-100 Kpa الضغط، مرحلة واحدة عالية السرعة الهواة الطرد المركزي

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	BK
إصدار الشهادات:	ISO9001/ISO14001
رقم الموديل:	GS160-(1.5-2.0)

شروط الدفع والشحن:

الحد الأدنى لكمية:	1 مجموعة
الأسعار:	قابل للتفاوض
تفاصيل التغليف:	تصدير حالة خشبية قياسية
وقت التسليم:	20-40 يوم عمل، يعتمد على كمية الطلب والمواصفات
شروط الدفع:	الاعتماد المستندي، تي/تي
القدرة على العرض:	10 مجموعات في الشهر

مفصلة وصف المنتج

السعة الجوية:	160 م³/دقيقة	تصريف الضغط التفاضلي:	50/60/70/80/90/100 كيلو باسكال
قوة المحرك:	185/220/250/280/315 كيلو واط	الأجزاء الرئيسية:	جهاز ريشة دليل المدخل، حلزوني، صندوق خطوة، دافعة عالية الكفاءة
النموذج والمواصفات:	GS80-GS500	سمات:	سهل التركيب / سهل التشغيل / سهل الصيانة
التطبيقات:	معالجة المياه، مواد البناء، الكيميائية، الكهرباء، الصلب، الخ	درجة حرارة.:	20 درجة مئوية
إبراز:	صانع الطاقة المركزية عالية السرعة من سلسلة GS160 , مروحة طرد مركزي تحت ضغط 50-100 Kpa , منفخ مركزي واحد المرحلة مع ضمان

سلسلة GS160 ضغط 50-100 كيلو باسكال، مروحة طرد مركزي عالية السرعة أحادية المرحلة

حول جي إس

تم تصميم منفاخ الطرد المركزي عالي السرعة ذو المرحلة الواحدة من سلسلة GS خصيصًا لتهوية معالجة مياه الصرف الصحي. وفي الوقت نفسه، فهو متاح للوسط، مثل الهواء والنيتروجين وثاني أكسيد النيتروجين والغازات الأخرى غير المسببة للتآكل.

يتميز منفاخ Gs بقابلية تطبيق واسعة وتوفير كبير للطاقة ومساحة صغيرة وسهولة التركيب والتشغيل والصيانة.

تحديد

型号 نموذج	压力 ضغط	风量 تدفق الهواء	功率 قوة
	كبا	م³/دقيقة	كيلوواط
GS160-1.5	50	160	185
GS160-1.6	60	160	220
GS160-1.7	70	160	250
GS160-1.8	80	160	280
GS160-1.9	90	160	280
GS160-2.0	100	160	315

ملاحظات:

1. تم تصميم ضغط التفريغ إلى 198 كيلو باسكال (أ)، نطاق التطبيق: 145-198 كيلو باسكال (أ) أو نسبة الضغط ε هي 1. 5 ≥ε 1 . 9 6 ;

2. محتوى الغبار والشوائب الصلبة الأخرى ≥10mg / m3؛

3. يجب أن يكون المحرك خاصًا عندما يكون مستوى سطح البحر أعلى من 1000 متر؛

4. إنها غير مناسبة لدرجة حرارة المدخل التي تزيد عن 60 درجة مئوية أو درجة حرارة المخرج التي تزيد عن 120 درجة مئوية؛

5. تدفق الهواء في الورقة أعلاه هو القيمة في حالة 20 درجة مئوية و1 ATM؛

6. يرجى استشارة القسم الفني لدينا لمعرفة السعة غير الموضحة في الكتالوج.

7. لاختيار الموديل لمضخة التفريغ عالية السرعة ذات المرحلة الواحدة، يرجى الاتصال بالقسم الفني لشركتنا.

التطبيقات

أ. لصناعة الأسمنت: منفاخ نقل الأسمنت، والتهوية، وما إلى ذلك.

ب. لنظام معالجة مياه الصرف الصحي: منفاخ التهوية، منفاخ الغسيل الخلفي، إلخ.

ج. للنقل الهوائي: لنقل المواد المسحوقة، مثل الدقيق والأسمنت والرمل والحبوب وغيرها.

د. لجمع الغبار وتنظيف الغبار والتهوية في بعض المصانع والمستشفيات والمباني وما إلى ذلك.

ه. لمحطات الطاقة الكهربائية: نقل الغاز، زيادة الأكسجين، التهوية، تنظيف الغبار، الخ.

هيكل منفاخ

يتميز منفاخ الطرد المركزي من سلسلة Gs بكابولي أحادي المرحلة ومدخل محوري وهيكل تفريغ جذري. يدخل الهواء إلى أنبوب الشفط وجهاز ريشة توجيه المدخل من إعداد مرشح المدخل. يتم توصيل محرك القيادة الرئيسي مع أداة التوصيل وصندوق الخطوة. عند البدء،

يقوم ترس الرفع بتشغيل المكره الثلاثي المختلط شبه المفتوح لإنتاج الغاز من أجل الطاقة، ويتم تفريغ الغاز من خلال ناشر بدون ريشة وغرفة حلزونية.

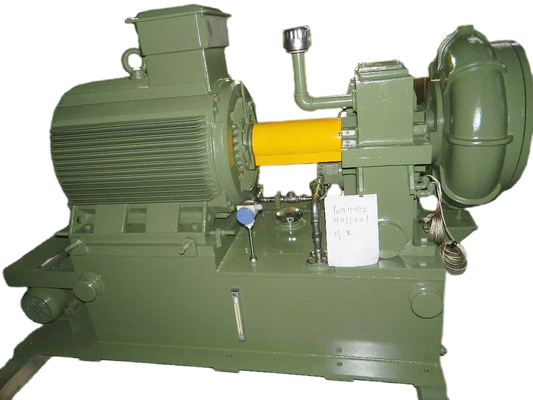

GS160 سلسلة 50-100 Kpa الضغط، مرحلة واحدة عالية السرعة الهواة الطرد المركزي

الخصائص الرئيسية

· الأداء الديناميكي الهوائي الجيد: تم اعتماد دافعة التدفق المختلط شبه المفتوحة الثلاثية لعدم سهولة التسبب في دوامة وفقدان تدفق الهواء الصغير.

· يتم ضبطه بواسطة ريشة توجيه المدخل، ويكون منحنى كفاءة الوحدة مسطحًا، وحتى في ظل ظروف التشغيل غير المصممة، يمكن تحقيق تأثير جيد في توفير الطاقة.

· هيكل مدمج، مساحة أرضية صغيرة، عملية سهلة.

· المكره مصنوع من سبائك الألومنيوم عالية القوة للطيران، ويتم تشكيله بواسطة مركز تصنيع الربط المستورد بخمسة إحداثيات مع خطأ منحنى صغير. إنه ذو أداء هوائي موثوق به وكفاءة عالية، في حين أنه يمكن أن يوفر 15% - 25% من الطاقة مقارنة بمعظم منافيخ Roots.

· المكره وتروس التسريع ذات هيكل متكامل، مما يقلل بشكل كبير من الخسارة الميكانيكية.

· تم اعتماد تروس تسريع من النوع الحلزوني لتحقيق الاستقرار الجيد والاهتزاز المنخفض والضوضاء المنخفضة وعمر الخدمة الطويل في ظل التشغيل عالي السرعة.

· محمل وسادة إمالة خاص: من خلال منصات إمالة خاصة، يتمتع المنتج بثبات عالي عند التشغيل تحت سرعة عالية.

· درجة عالية من التحكم الآلي، وموثوقية جيدة.

رسم تجميع حزمة المنفاخ

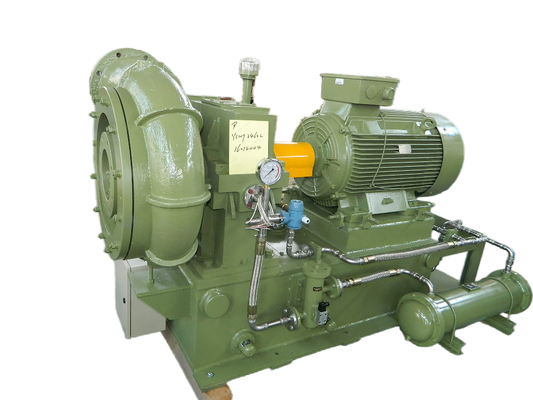

GS160 سلسلة 50-100 Kpa الضغط، مرحلة واحدة عالية السرعة الهواة الطرد المركزي

العرض القياسي للنطاق

1. منفاخ الجسم الرئيسي

2. مدخل ريشة التوجيه

3. مدخل كاتم الصوت

4. وصلة مرنة من الفولاذ المقاوم للصدأ

5. علبة تروس عالية السرعة
