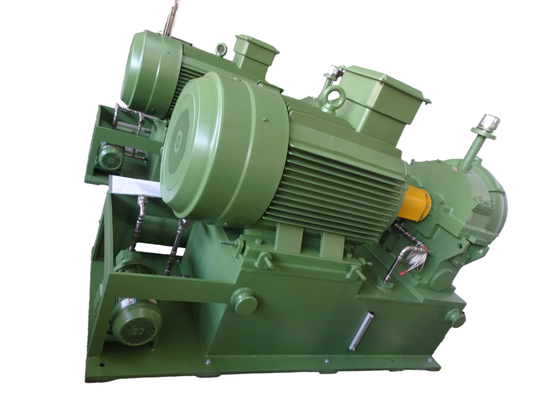

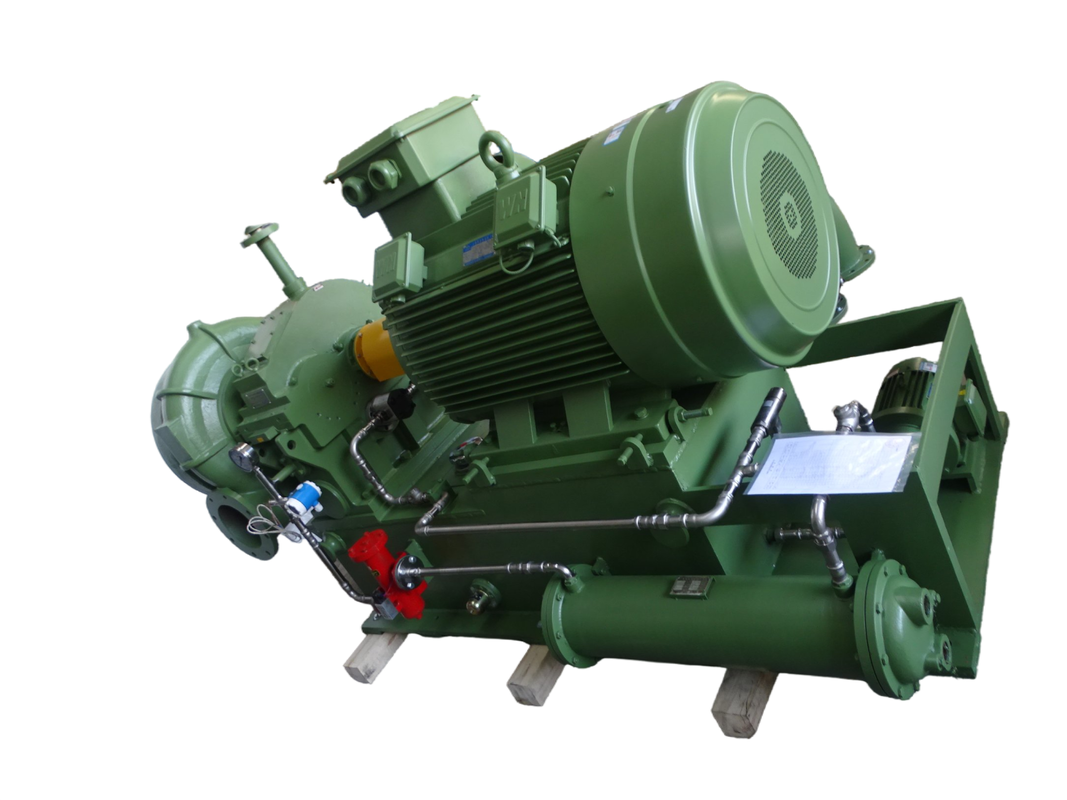

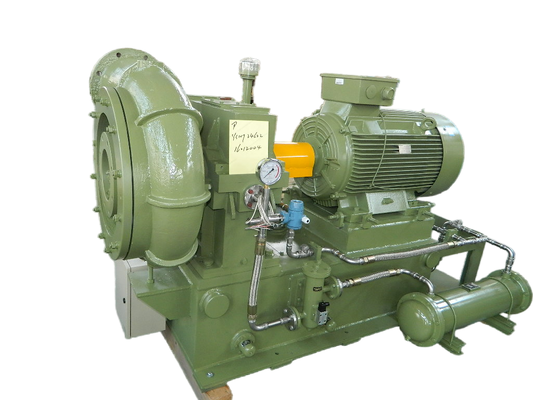

سلسلة GS180 ضغط 50-100 كيلو باسكال، منفاخ طرد مركزي عالي السرعة لمعالجة مياه الصرف الصحي بمرحلة واحدة

ملاحظات:

1. تم تصميم ضغط التفريغ إلى 198 كيلو باسكال (أ)، نطاق التطبيق: 145-198 كيلو باسكال (أ) أو نسبة الضغط ε هي 1. 5 ≥ε 1 . 9 6 ;

2. محتوى الغبار والشوائب الصلبة الأخرى ≥10mg / m3؛

3. يجب أن يكون المحرك خاصًا عندما يكون مستوى سطح البحر أعلى من 1000 متر؛

4. إنها غير مناسبة لدرجة حرارة المدخل التي تزيد عن 60 درجة مئوية أو درجة حرارة المخرج التي تزيد عن 120 درجة مئوية؛

5. تدفق الهواء في الورقة أعلاه هو القيمة في حالة 20 درجة مئوية و1 ATM؛

6. يرجى استشارة القسم الفني لدينا لمعرفة السعة غير الموضحة في الكتالوج.

7. لاختيار الموديل لمضخة التفريغ عالية السرعة ذات المرحلة الواحدة، يرجى الاتصال بالقسم الفني لشركتنا.

1 ، جهاز ريشة دليل مدخل

يتكون جهاز ريشة توجيه المدخل من تسعة دوارات، ويتم تركيبه قبل المكره ويتم التحكم في درجته المفتوحة بواسطة مشغل كهربائي. عندما يستقبل المشغل الكهربائي إشارة 4-20mA من لوحة التحكم، فإنه يقوم بضبط درجة فتح الريش (يتم عرض قيمة درجة الفتح على لوحة المشغل الكهربائي وعلى شاشة التحكم) بحيث يمكن لجهاز ريشة توجيه المدخل العمل قبل تدفق الغاز إلى المكره وتحقيق وظيفة تعديل تدفق الهواء بنسبة 45-100%.

2، حلزوني

يتم اعتماد المجرى الحلزوني الأكثر ملاءمة لأداء هوائي موثوق به وكفاءة عالية ولتحقيق جميع الكفاءة متعددة المتغيرات حتى 85%.

3، مربع خطوة المتابعة

تم تجهيز ترس رفع من النوع الحلزوني. إن العتاد مقوى بالانتشار وأداء ممتاز في ظل دوران عالي السرعة وعمر خدمة طويل.

تم اعتماد محمل من النوع المنزلق مع سطح معدني Babbitt. يأخذ المحمل طبقة تشحيم لدعم عموده وتبريده. إنه يتميز باحتكاك منخفض، وخاصية مقاومة عالية للخبط، وأداء موثوق وطول العمر.

4، المكره عالية الكفاءة

تم تصميم المكره، وهو نوع ثلاثي مختلط شبه مفتوح، من خلال النظرية ثلاثية الأبعاد. يتم تحديد منحنى المكره بشكل متكرر للمحاكاة

حالة صالحة للعمل على الكمبيوتر، وملائمة بشكل أفضل للتدفق الفعلي للغاز. وفي الوقت نفسه، فهو يقلل من تشوه الريشة الناتج عن قوة الطرد المركزي ويحسن موثوقية الكفاءة.

يتم اعتماد نوع الاتصال المتقدم للمكره والعمود عالي السرعة. قبل التسليم ، يتم إجراء اختبارات السرعة الزائدة والتوازن الديناميكي للمكره لضمان الأداء العالي للمنفاخ.

مادة المكره اختيارية، معدنية هوائية أو الفولاذ المقاوم للصدأ أو مواد أخرى متاحة وفقًا لطلبات الجمارك.

هيكل منفاخ

يتميز منفاخ الطرد المركزي من سلسلة Gs بكابولي أحادي المرحلة ومدخل محوري وهيكل تفريغ جذري. يدخل الهواء إلى أنبوب الشفط وجهاز ريشة توجيه المدخل من إعداد مرشح المدخل. يتم توصيل محرك القيادة الرئيسي مع أداة التوصيل وصندوق الخطوة. عند البدء،

يقوم ترس الرفع بتشغيل المكره الثلاثي المختلط شبه المفتوح لإنتاج الغاز من أجل الطاقة، ويتم تفريغ الغاز من خلال ناشر بدون ريشة وغرفة حلزونية.

الخصائص الرئيسية

· الأداء الديناميكي الهوائي الجيد: تم اعتماد دافعة التدفق المختلط شبه المفتوحة الثلاثية لعدم سهولة التسبب في دوامة وفقدان تدفق الهواء الصغير.

· يتم ضبطه بواسطة ريشة توجيه المدخل، ويكون منحنى كفاءة الوحدة مسطحًا، وحتى في ظل ظروف التشغيل غير المصممة، يمكن تحقيق تأثير جيد في توفير الطاقة.

· هيكل مدمج، مساحة أرضية صغيرة، عملية سهلة.

· المكره مصنوع من سبائك الألومنيوم عالية القوة للطيران، ويتم تشكيله بواسطة مركز تصنيع الربط المستورد بخمسة إحداثيات مع خطأ منحنى صغير. إنه ذو أداء هوائي موثوق به وكفاءة عالية، في حين أنه يمكن أن يوفر 15% - 25% من الطاقة مقارنة بمعظم منافيخ Roots.

· المكره وتروس التسريع ذات هيكل متكامل، مما يقلل بشكل كبير من الخسارة الميكانيكية.

· تم اعتماد تروس تسريع من النوع الحلزوني لتحقيق الاستقرار الجيد والاهتزاز المنخفض والضوضاء المنخفضة وعمر الخدمة الطويل في ظل التشغيل عالي السرعة.

· محمل وسادة إمالة خاص: من خلال منصات إمالة خاصة، يتمتع المنتج بثبات عالي عند التشغيل تحت سرعة عالية.

· درجة عالية من التحكم الآلي، وموثوقية جيدة.

رسم تجميع حزمة المنفاخ

العرض القياسي للنطاق

1. منفاخ الجسم الرئيسي

2. مدخل ريشة التوجيه

3. مدخل كاتم الصوت

4. وصلة مرنة من الفولاذ المقاوم للصدأ

5. علبة تروس عالية السرعة

7. صمام التفريغ

8. فحص الصمام

9. الإطار الأساسي

10. نظام التشحيم

11. صندوق التحكم PLC

12. المحرك
