الصانع المهنية لأنواع مختلفة من المنافيخ

|
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | BK |
| إصدار الشهادات: | ISO9001/ISO14001/CE |
| رقم الموديل: | BK6008 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | تصدير حالة معياريّ خشبيّ |
| وقت التسليم: | 5 إلى 20 أيام عمل، يعتمد على كمية النظام والمواصفات |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | مجموعات 100 شهريا |
| اسم: | مصفف جذور الثلاثة | يكتب: | الإزاحة الإيجابية ، نوع الجذور ، نقل الهواء |
|---|---|---|---|
| السعة الجوية: | 6.49-20.01m3/min | تصريف الضغط التفاضلي: | 10-80 كيلو باسكال |
| قوة المحرك: | 5.5-7.5/11-15/18.5-22/30/37-45KW | تجويف التفريغ: | DN125 (5 ′′) |
| نوع التبريد: | هواء | طلب:: | تهوية ، غسيل عكسي ، نقل هوائي ، مطبق في معالجة المياه ، الأسمنت ، تنظيف الأنابيب ، محطة توليد الكهرب |
| المواد الرئيسية: | الحديد الزهر | عدد دورات المنفاخ في الدقيقة: | 850-1800 دورة في الدقيقة |
| إبراز: | 3 لوب جذور منفاخ,جذور الفص منفاخ |
||

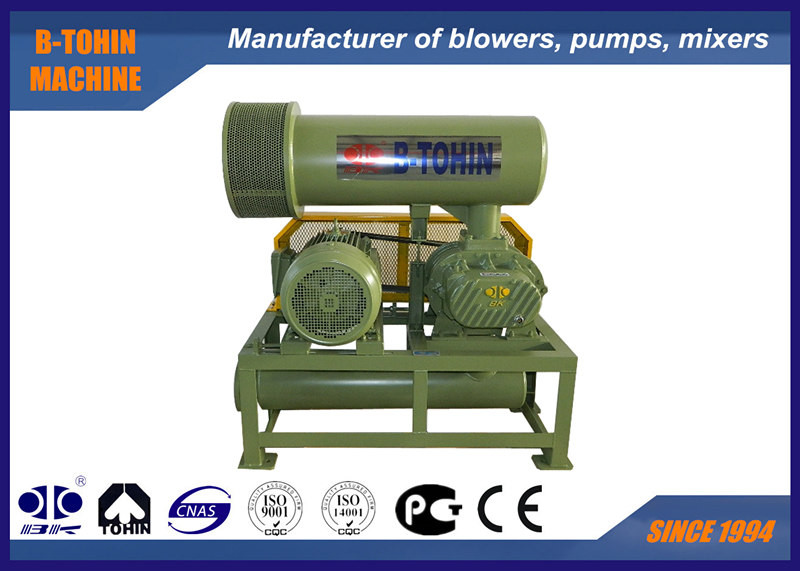

منفاخ جذور ثلاثي الفصوص لمعالجة مياه الصرف الصحي، منفاخ هواء للغسيل العكسي
عن BK
منفاخ BK جذور هو نوع من المنتجات المصممة والمصنعة وفقًا للمعايير الوطنية.
بفضل التكنولوجيا المستوردة من الولايات المتحدة الأمريكية، يتميز هذا النوع من المنافيخ بأداء ناضج ومستقر.
المواصفات:
|
الموديل |
BK6008 |
|
سعة الهواء |
6.49-20.01م3/دقيقة |
|
ضغط التفريغ |
10-80KPA |
|
سرعة الدوران |
850-1800 دورة في الدقيقة |
|
نوع المحرك |
5.5-7.5/11-15/18.5-22/30/37-45 كيلو واط 380/400/415/440 فولت، 3 مراحل، 50/60 هرتز، محرك متغير التردد متاح أيضًا |
|
نوع التركيب |
قياسي: نوع أفقي. نوع عمودي متاح لاختيارك |
|
الوزن الصافي للمنفاخ بدون محرك |
290 كجم |
|
حجم التعبئة تقريبًا. |
1.8*1.2*2م (طول*عرض*ارتفاع) |
الميزات:
1. تروس توقيت حلزونية لتشغيل سلس
2. تصميم مدمج ومرونة في التركيب تمنح المستخدمين المزيد من الخيارات.
3. هيكل متكامل للدافع والعمود لتجنب عيوب الهيكل المقسم
4. اعتماد أختام زيت مستوردة مصنوعة من مطاط الفلوروكربون ذو مقاومة جيدة للتآكل ومقاومة درجات الحرارة العالية.
5. ضوضاء منخفضة، اهتزاز صغير واستهلاك طاقة اقتصادي.
جدول المعلمات
| الموديل | قطر المنفذ (مم) | السرعة | سعة الدخول (م3/دقيقة) وقوة العمود (كيلو واط) | |||||||||||||||
| 0.1 كجم/سم2 | 0.2 كجم/سم2 | 0.3 كجم/سم2 | 0.4 كجم/سم2 | 0.5 كجم/سم2 | 0.6 كجم/سم2 | 0.7 كجم/سم2 | 0.8 كجم/سم2 | |||||||||||
| 1000 مم ماء | 2000 مم ماء | 3000 مم ماء | 4000 مم ماء | 5000 مم ماء | 6000 مم ماء | 7000 مم ماء | 8000 مم ماء | |||||||||||
| 0.01 ميجا باسكال | 0.02 ميجا باسكال | 0.03 ميجا باسكال | 0.04 ميجا باسكال | 0.05 ميجا باسكال | 0.06 ميجا باسكال | 0.07 ميجا باسكال | 0.08 ميجا باسكال | |||||||||||
| دورة في الدقيقة | م3/دقيقة | كيلو واط | م3/دقيقة | كيلو واط | م3/دقيقة | كيلو واط | م3/دقيقة | كيلو واط | م3/دقيقة | كيلو واط | م3/دقيقة | كيلو واط | م3/دقيقة | كيلو واط | م3/دقيقة | كيلو واط | ||
| BK6008 | 125 (5 بوصة) | 850 | 8.66 | 2.54 | 8.04 | 4.49 | 7.56 | 6.03 | 7.16 | 7.59 | 6.81 | 9.40 | 6.49 | 11.21 | ||||
| 1000 | 10.45 | 2.99 | 9.83 | 5.28 | 9.35 | 7.10 | 8.95 | 8.93 | 8.6 | 11.06 | 8.28 | 13.19 | 7.98 | 14.81 | 7.72 | 16.85 | ||
| 1150 | 12.24 | 3.44 | 11.62 | 6.07 | 11.14 | 8.16 | 10.74 | 10.27 | 10.39 | 12.72 | 10.07 | 15.17 | 9.77 | 17.03 | 9.51 | 19.37 | ||
| 1250 | 13.44 | 3.74 | 12.82 | 6.60 | 12.34 | 8.87 | 11.93 | 11.16 | 11.59 | 13.82 | 11.26 | 16.49 | 10.97 | 18.51 | 10.70 | 21.06 | ||
| 1400 | 15.23 | 4.19 | 14.61 | 7.39 | 14.13 | 9.94 | 13.72 | 12.50 | 13.38 | 15.48 | 13.06 | 18.46 | 12.76 | 20.73 | 12.49 | 23.59 | ||
| 1500 | 16.42 | 4.49 | 15.80 | 7.92 | 15.33 | 10.65 | 14.92 | 13.40 | 14.57 | 16.59 | 14.25 | 19.78 | 13.95 | 22.22 | 13.69 | 25.27 | ||
| 1650 | 18.22 | 4.94 | 17.59 | 8.72 | 17.12 | 11.71 | 16.71 | 14.74 | 16.36 | 18.25 | 16.04 | 21.76 | 15.74 | 24.44 | 15.48 | 27.80 | ||
| 1800 | 20.01 | 5.39 | 19.39 | 9.51 | 18.91 | 12.78 | 18.50 | 16.08 | 18.16 | 19.91 | 17.83 | 23.74 | 17.54 | 26.66 | 17.27 | 30.32 | ||
هيكل الجسم الرئيسي للمنفاخ
|
رقم. |
اسم القطعة |
الكمية. |
|
رقم. |
اسم القطعة |
الكمية. |
|
رقم. |
اسم القطعة |
الكمية. |
|
1 |
قاعدة |
2 |
|
9 |
غطاء الطرف الأيسر |
1 |
|
17 |
خزان زيت |
1 |
|
2 |
برغي سداسي |
4 |
|
10 |
دبوس دائري |
4 |
|
18 |
ترس |
2 |
|
3 |
مانع الغبار |
1 |
|
11 |
هيكل |
1 |
|
19 |
مفتاح |
2 |
|
4 |
دافع قيادة |
1 |
|
12 |
مانع تسرب الزيت |
4 |
|
20 |
كم محوري |
2 |
|
5 |
محمل |
2 |
|
13 |
غطاء الطرف الأيمن |
1 |
|
21 |
محمل |
2 |
|
6 |
دافع مدفوع |
2 |
|
14 |
برغي |
16 |
|
22 |
لوحة المحمل |
2 |
|
7 |
كوب غبار |
1 |
|
15 |
فتحة تهوية |
1 |
|
23 |
وسادة قابلة للتعديل |
عدة |
|
8 |
حلمة شحم |
2 |
|
16 |
برغي |
8 |
|
24 |
صمولة مغناطيسية |
1 |
رسم تجميعي لحزمة المنفاخ
نطاق التوريد القياسي
1. عمود المنفاخ
2. صمام تخفيف الضغط
3. صمام عدم الرجوع
4. كاتم صوت الدخول (مع فلتر هواء)
5. كاتم صوت الخروج
6. قاعدة عامة (مع غطاء حزام)
7. وصلة مرنة مطاطية ووسادة امتصاص الصدمات
8. بكرة المحرك
9. مقياس الضغط
10. حزام V
11. براغي وصواميل وأجزاء توصيل أخرى
12. محرك كهربائي
