الصانع المهنية لأنواع مختلفة من المنافيخ

|
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | BK |
| إصدار الشهادات: | ISO9001/ISO14001/CE |
| رقم الموديل: | BK6005 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | تصدير حالة خشبية قياسية |
| وقت التسليم: | من 5 إلى 20 يوم عمل ، يعتمد على مبلغ الطلب والمواصفات |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 100 مجموعة شهريا |
| سعة الهواء: | 4.58-12.74 م 3 / دقيقة | تفريغ الضغط التفاضلي: | 10-80 كيلو باسكال |
|---|---|---|---|
| قوة المحرك: | 2.2-22 كيلو واط | تتحمل التفريغ: | DN80 (3 بوصة) |
| نوع التبريد: | هواء | طلب:: | تهوية ، غسيل عكسي ، نقل هوائي ، مطبق في معالجة المياه ، الأسمنت ، تنظيف الأنابيب ، محطة توليد الكهرب |
| تحمل: | NSK ، SKF foroption | اللون: | معيار RAL6011 ، أو حسب الطلب |
| إبراز: | منفاخ جذور عالي الضغط 10kpa,منفاخ جذور عالي الضغط للتبريد بالهواء,منفاخ بنمط جذور عالي الضغط |
||

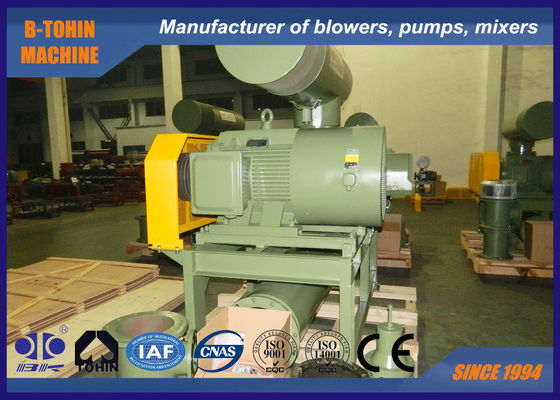

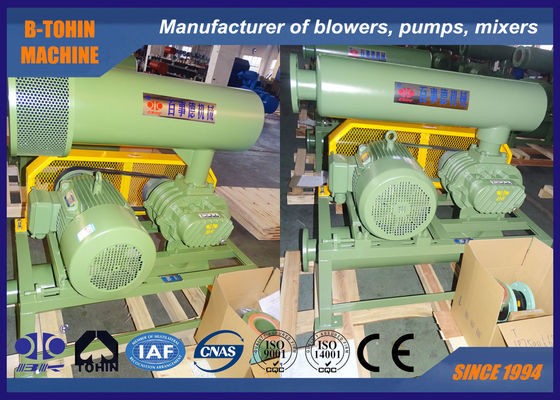

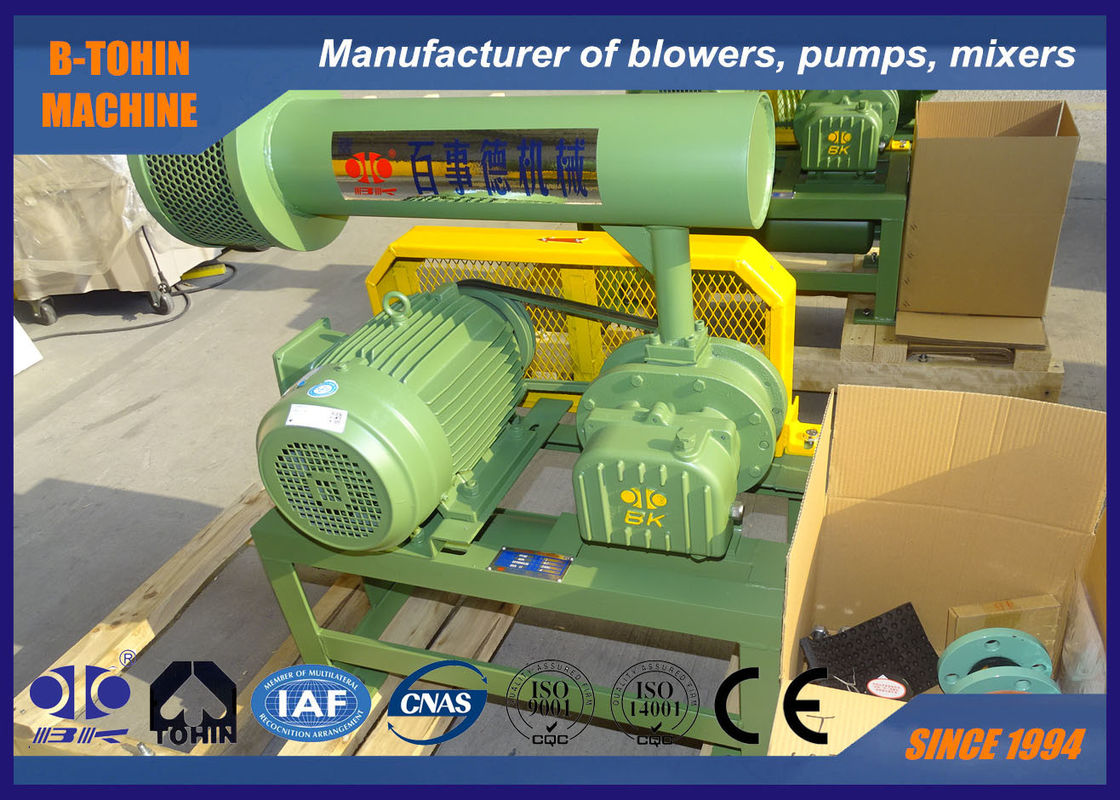

منفاخ الجذور الثلاثة للتهوية ، منفاخ دوار ، 10KPA - 80KPA ، منفاخ هواء
حول BK
BK Roots Blower هو نوع من المنتجات المصممة والمصنعة وفقًا للمعايير الوطنية.
يتم تطبيق هذا النوع من المنفاخ على نطاق واسع في معالجة مياه الصرف الصحي المستخدمة كمعامل.
تحديد:
|
نموذج |
BK6005 |
|
سعة الهواء |
3.84-12.74 م3/ دقيقة |
|
تفريغ الضغط التفاضلي |
10-50KPA |
|
سرعة الدوران |
850-1800 دورة في الدقيقة |
|
نوع المحرك |
2.2KW-22KW 380/400/415/440 فولت ، 3 مراحل ، 50/60 هرتز |
|
ماركة المحرك |
اساسي: محرك Siemens Beide أو Wannan محرك سيمنز و ABB لخيارك |
|
نوع التثبيت |
المعيار: النوع الأفقي. النوع الرأسي متاح لخيارك |
|
NW من منفاخ بدون محرك |
241 كجم |
|
حجم التعبئة تقريبا. |
1.5 * 1.05 * 1.75 م (الطول * العرض * الارتفاع) |
سمات:
1. تروس توقيت من النوع الحلزوني للتشغيل السلس
2. توفر المرونة المدمجة في التثبيت للمستخدمين المزيد من الخيارات.
3. هيكل متكامل من المكره والعمود لتجنب أوجه القصور في الهيكل المنفصل
4. أختام زيت SKF مصنوعة من مطاط الفلورو مع مقاومة جيدة للتآكل ومقاومة لدرجات الحرارة العالية مثبتة.
5. اهتزاز منخفض واستهلاك صغير للطاقة.
ورقة المعلمة
| نموذج | ميناء ديا (مم) |
سرعة | سعة المدخل (m3 / min) وقوة العمود (KW) | |||||||
| 0.1kgf / سم2 | 0.2kgf / سم2 | 0.3 كجم / سم2 | 0.4 كجم / سم2 | |||||||
| 1000 مم2ا | 2000 مم2ا | 3000 مم2ا | 4000 مم2ا | |||||||
| 0.01 ميجا باسكال | 0.02 ميجا باسكال | 0.03 ميجا باسكال | 0.04 ميجا باسكال | |||||||
| دورة في الدقيقة | م3/ دقيقة | كيلوواط | م3/ دقيقة | كيلوواط | م3/ دقيقة | كيلوواط | م3/ دقيقة | كيلوواط | ||
| BK6005 | 80 (3 بوصات) | 850 | 5.44 | 1.69 | 4.97 | 3.01 | 4.63 | 3.98 | 4.33 | 4.97 |
| 1000 | 6.59 | 1.99 | 6.13 | 3.54 | 5.78 | 4.69 | 5.48 | 5.85 | ||
| 1150 | 7.74 | 2.29 | 7.28 | 4.08 | 6.93 | 5.39 | 6.63 | 6.72 | ||
| 1250 | 8.51 | 2.49 | 8.05 | 4.43 | 7.70 | 5.86 | 7.40 | 7.31 | ||
| 1400 | 9.66 | 2.79 | 9.20 | 4.96 | 8.86 | 6.56 | 8.56 | 8.19 | ||
| 1500 | 10.43 | 2.98 | 9.97 | 5.32 | 9.63 | 7.03 | 9.33 | 8.77 | ||
| 1650 | 11.59 | 3.28 | 11.12 | 5.85 | 10.78 | 7.73 | 10.48 | 9.65 | ||
| 1800 | 12.74 | 3.58 | 12.28 | 6.38 | 11.93 | 8.44 | 11.63 | 10.53 | ||
| نموذج | ميناء ديا (مم) |
سرعة | سعة المدخل (m3 / min) وقوة العمود (KW) | |||||||
| 0.5 كجم / سم2 | 0.6 كجم / سم2 | 0.7 كجم / سم2 | 0.8 كجم / سم2 | |||||||
| 5000 مم2ا | 6000 مم2ا | 7000 مم2ا | 8000 مم2ا | |||||||
| 0.05 ميجا باسكال | 0.06 ميجا باسكال | 0.07 ميجا باسكال | 0.08 ميجا باسكال | |||||||
| دورة في الدقيقة | م3/ دقيقة | كيلوواط | م3/ دقيقة | كيلوواط | م3/ دقيقة | كيلوواط | م3/ دقيقة | كيلوواط | ||
| BK6005 | 80 (3 بوصات) | 850 | 4.07 | 6.12 | 3.84 | 7.28 | ||||
| 1000 | 5.23 | 7.20 | 5.00 | 8.56 | 4.77 | 9.65 | 4.58 | 10.94 | ||
| 1150 | 6.38 | 8.28 | 6.15 | 9.84 | 5.93 | 11.09 | 5.74 | 12.59 | ||
| 1250 | 7.15 | 9.01 | 6.92 | 10.70 | 6.70 | 12.06 | 6.50 | 13.68 | ||
| 1400 | 8.30 | 10.09 | 8.07 | 11.98 | 7.85 | 13.51 | 7.66 | 15.32 | ||
| 1500 | 9.07 | 10.81 | 8.84 | 12.84 | 8.62 | 14.47 | 8.43 | 16.42 | ||
| 1650 | 10.23 | 11.89 | 9.99 | 14.12 | 9.77 | 15.92 | 9.58 | 18.06 | ||
| 1800 | 11.38 | 12.97 | 11.15 | 15.41 | 10.92 | 17.36 | 10.73 | 19 | ||
هيكل الجسم الرئيسي للمنفاخ
|
رقم. |
جزء اسم |
الكمية. |
|
رقم. |
جزء اسم |
الكمية. |
|
رقم. |
جزء اسم |
الكمية. |
|
1 |
موطئ قدم |
2 |
|
9 |
غطاء الطرف الأيسر |
1 |
|
17 |
خزان النفط |
1 |
|
2 |
مسدس الترباس |
4 |
|
10 |
دبوس مستدير |
4 |
|
18 |
هيأ |
2 |
|
3 |
ختم مانع الغبار |
1 |
|
11 |
غلاف |
1 |
|
19 |
مفتاح |
2 |
|
4 |
محرك المكره |
1 |
|
12 |
ختم الزيت |
4 |
|
20 |
كم محوري |
2 |
|
5 |
تحمل |
2 |
|
13 |
غطاء الطرف الأيمن |
1 |
|
21 |
تحمل |
2 |
|
6 |
المكره مدفوعة |
2 |
|
14 |
بولت |
16 |
|
22 |
لوحة تحمل |
2 |
|
7 |
كوب الغبار |
1 |
|
15 |
استراحة |
1 |
|
23 |
وسادة قابلة للتعديل |
عديد |
|
8 |
دهن الحلمة |
2 |
|
16 |
بولت |
8 |
|
24 |
الجوز المغناطيسي |
1 |
تجميع رسم حزمة المنفاخ
العرض القياسي للنطاق
1. الجسم الرئيسي منفاخ
2. صمام تخفيف الضغط
3. فحص الصمام
4. كاتم الصوت المدخل (مع مرشح الهواء)
5. كاتم الصوت التفريغ
6.قاعدة عامة (بغطاء حزام)
7. وصلة مطاطية مرنة و وسادة صدمة
8. بكرة المحرك
9. مقياس الضغط
10. V- الحزام
11. البراغي والصواميل وأجزاء التوصيل الأخرى
12. محرك كهربائي
