الصانع المهنية لأنواع مختلفة من المنافيخ

|
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | BK |
| إصدار الشهادات: | ISO9001/ISO14001 |
| رقم الموديل: | BV6005 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | حالة خشبية قياسية للتصديرحول منفاخ جذور سلسلة BKW BKW يرث تصميم سلسلة BK. إنها تعتمد تبريد الماء في |
| وقت التسليم: | من 5 إلى 20 يوم عمل ، يعتمد على مبلغ الطلب والمواصفات |
| شروط الدفع: | الاعتماد المستندي، تي/تي |
| القدرة على العرض: | 80 مجموعة في الشهر |
| يكتب: | فراغ sauction ، نوع الجذور | السعة الجوية: | 4.07-12.74 م³/دقيقة |
|---|---|---|---|
| تصريف الضغط التفاضلي: | -10 كيلو باسكال ~-50 كيلو باسكال | قوة المحرك: | 5.5-7.5/11-15/18.5-22kw |
| تجويف التفريغ: | DN80 (3 ") | نوع التبريد: | هواء |
| نوع مدفوعة: | مدفوع بالمحرك ، متصل بواسطة الحزام والبكرة | وزن: | 241 كجم |
| الترباس الأساس: | 4-M16*300 | سرعة: | 850-1800 دورة في الدقيقة |
| قوة رمح: | 1.69-12.97 كيلو واط |

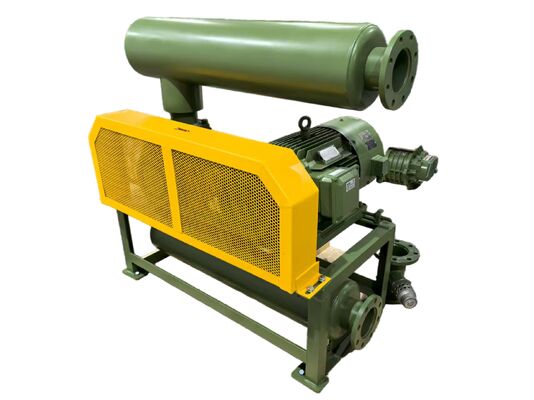

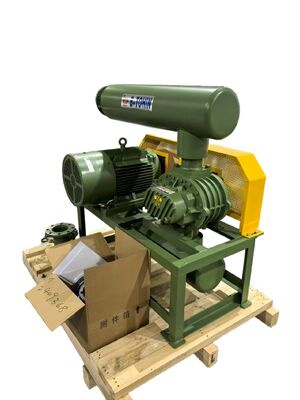

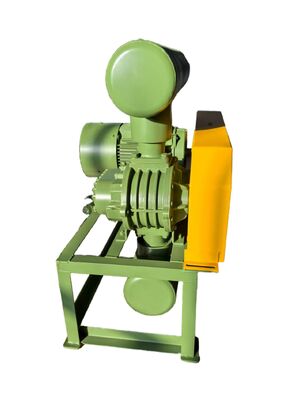

مضخة تفريغ هواء من نوع Roots الصناعية مع نطاق سرعة دوران من 850 إلى 1800 دورة في الدقيقة لتوصيل الهواء بالفراغ في مختلف القطاعات
حول مضخة التفريغ BK
استنادًا إلى منفاخ Roots الإيجابي من سلسلة BK، قمنا بتطوير مضخة تفريغ BK لتطبيقات التفريغ.
يمكن أن يصل أقصى ضغط تفريغ لها إلى -40KPA. تستخدم على نطاق واسع في تطبيقات التفريغ في نقل المواد الغذائية، والمعادن، والصناعات الكيميائية، والطلاء الإلكتروني وغيرها من الصناعات، وهي منتج موثوق به ومثالي نظرًا لأدائها الجيد في التفريغ وإدخال سعة هواء التفريغ المستقرة.
المواصفات
|
الموديل |
BV6005 |
| مدخل الأبعاد | DN80(3") |
| مخرج الأبعاد | DN80(3") |
|
سعة الهواء |
4.07-12.74m3/min |
|
فرق ضغط التفريغ |
-10 ~ -50KPA |
|
سرعة الدوران |
850-1800 دورة في الدقيقة |
|
نوع المحرك |
5.5-7.5/11-15/18.5-22KW |
|
ماركة المحرك |
قياسي: محرك Siemens Beide أو Wannan |
| درجة كفاءة المحرك | IE3 |
| فئة عزل المحرك | F، ارتفاع درجة الحرارة B |
| فئة حماية المحرك | IP55 |
|
نوع التركيب |
قياسي: النوع الأفقي. |
|
الوزن الصافي للمنفاخ بدون محرك |
290 كجم |
|
حجم التعبئة تقريبًا. |
1.7*1.2*1.8 متر (الطول*العرض*الارتفاع) |
ورقة المعلمات
| الموديل | قطر المنفذ | السرعة | سعة المدخل (م3/دقيقة) وقوة العمود (KW) | |||||||||
| -0.1 كجم/سم2 | -0.2 كجم/سم2 | -0.3 كجم/سم2 | -0.4 كجم/سم2 | -0.5 كجم/سم2 | ||||||||
| -1000 ممH2O | -2000 ممH2O | -3000 ممH2O | -4000 ممH2O | -5000 ممH2O | ||||||||
| -0.01 ميجا باسكال | -0.02 ميجا باسكال | -0.03 ميجا باسكال | -0.04 ميجا باسكال | -0.05 ميجا باسكال | ||||||||
| دورة في الدقيقة | م3/دقيقة | كيلووات | م3/دقيقة | كيلووات | م3/دقيقة | كيلووات | م3/دقيقة | كيلووات | م3/دقيقة | كيلووات | ||
| BV6005 | 80(3") | 850 | 5.44 | 1.69 | 4.97 | 3.01 | 4.63 | 3.98 | 4.33 | 4.97 | 4.07 | 6.12 |
| 1000 | 6.59 | 1.99 | 6.13 | 3.54 | 5.78 | 4.69 | 5.48 | 5.85 | 5.23 | 7.20 | ||
| 1150 | 7.74 | 2.29 | 7.28 | 4.08 | 6.93 | 5.39 | 6.63 | 6.72 | 6.38 | 8.28 | ||
| 1250 | 8.51 | 2.49 | 8.05 | 4.43 | 7.70 | 5.86 | 7.40 | 7.31 | 7.15 | 9.01 | ||
| 1400 | 9.66 | 2.79 | 9.20 | 4.96 | 8.86 | 6.56 | 8.56 | 8.19 | 8.30 | 10.09 | ||
| 1500 | 10.43 | 2.98 | 9.97 | 5.32 | 9.63 | 7.03 | 9.33 | 8.77 | 9.07 | 10.81 | ||
| 1650 | 11.59 | 3.28 | 11.12 | 5.85 | 10.78 | 7.73 | 10.48 | 9.65 | 10.23 | 11.89 | ||
| 1800 | 12.74 | 3.58 | 12.28 | 6.38 | 11.93 | 8.44 | 11.63 | 10.53 | 11.38 | 12.97 | ||
رسم تجميعي لحزمة المنفاخ
التركيب الرأسي متاح أيضًا
| BV ورقة أبعاد الخطوط العريضة | الوحدة: مم | |||||||||||||||||
النوع |
قطر المنفذ |
قدرة المحرك |
أ | ب | ج | د | هـ | و | ز | ح | ك | م | ن | 0 | ص | ق | n-M16×h | الوزن (كجم) |
| BV6005 | 80(3") | 5.5～7.5 | 1330 | 1054 | 100 | 221 | 598 | 179 | 237 | 1162 | 161 | 332 | 406 | 135 | 200 | 18 | 4-M16×300 | 241 |
| 11~15 | 458 | 532 | ||||||||||||||||
| 18.5～22 | 493 | 567 | ||||||||||||||||
| الملحقات القياسيةessories تشمل: مدخل، كاتم صوت المخرج، مقياس الضغط السلبي، القاعدة، غطاء الحزام، صمام تخفيف التفريغ، الحزام المثلث. | ||||||||||||||||||
| الأوزان المذكورة أعلاه مخصصة للملحقات القياسية فقط، باستثناء المحرك. | ||||||||||||||||||
الإمداد القياسي للنطاق
1. الهيكل الرئيسي للمنفاخ
2. صمام أمان التفريغ
3. كاتم صوت المدخل
4. كاتم صوت المخرج
5. قاعدة عامة (مع غطاء الحزام)
6. وصلة مرنة مطاطية ووسادة صدمات
7. بكرة المنفاخ
8. مقياس الضغط
9. الحزام
10. البراغي والصواميل وأجزاء التوصيل الأخرى
11. المحرك
