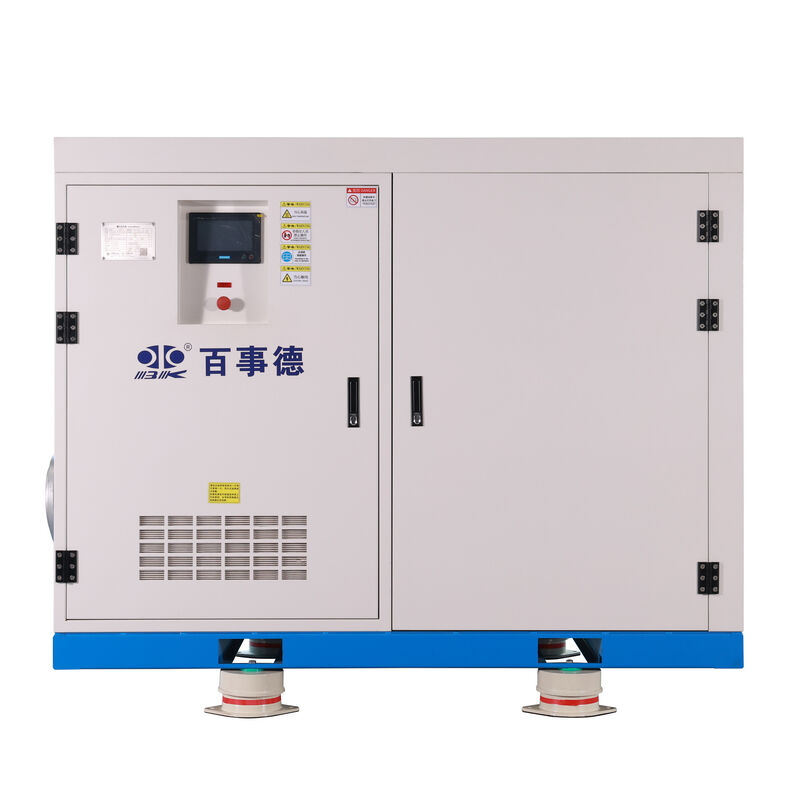

الصانع المهنية لأنواع مختلفة من المنافيخ

|
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | BK |
| إصدار الشهادات: | ISO |
| رقم الموديل: | BLG180LA |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | حالة خشبية التصدير القياسية |
| وقت التسليم: | 20-30 أيام العمل |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | 300 مجموعات شهريا |
| نموذج: | BLG180LA | سعة: | 21-34.7 م³/دقيقة |
|---|---|---|---|
| ضغط العادم: | 40-120 كيلو باسكال | يكتب: | التشحيم الذاتي I |
| لون: | أبيض | المواد الرئيسية: | الحديد الزهر |
| قوة المحرك: | 22-75KW | السرعة الرئيسية: | 2500-3600 دورة في الدقيقة |
| بورت دياد.: | DN150 |
حول منفاخ المسمار
الخصائص الرئيسية:
1، تم تصميم الدوارات الذكرية والأنثوية لمنفاخ المسمار الخالي من الزيت بدقة. بالمقارنة مع منفاخ Roots، يمكنه تحقيق ضغط داخلي في التجويف، مع كفاءة أعلى وأداء توفير للطاقة أعلى بنسبة 20٪ في ظل نفس ظروف استهلاك الطاقة.
2، تدفق هواء مستقر، وتقلب أقل في تدفق الهواء عند تغير الضغط.
3، ينطبق على ضغط أعلى، ضوضاء منخفضة.
4، متوفر مع جهاز تحكم عن بعد ذكي PLC وطرق اتصال مختلفة، مريحة لإدارة التشغيل.
يحقق منفاخ المسمار ضغطًا داخليًا أثناء نقل الهواء في التجويف، لذا فإن منفاخ المسمار يتمتع بمعظم مزايا المنافيخ التقليدية، وفي نفس الوقت يتمتع بكفاءة أعلى.
عملية نقل الهواء والضغط مستمرة وتدريجية، لذا فإن نبض تدفق الهواء أقل، وضوضاء العادم والتحكم في درجة الحرارة أفضل من المنافيخ التقليدية.
باعتباره نوعًا جديدًا من المنافيخ الدوارة التي تم تطويرها في السنوات الأخيرة، بدأ تطبيق منافيخ المسمار في التهوية، والغسيل العكسي للغاز والماء، وإزالة الكبريت التأكسدي، وعملية التمييع / التجانس، والنقل الهوائي نظرًا لبنيتها البسيطة، والاستقرار، وتوفير الطاقة، والضوضاء المنخفضة.
| تشحيم ذاتيⅠ | نطاق الضغط | 40-120 كيلو باسكال | نطاق تدفق الهواء | 2.2-100.7 متر مكعب / دقيقة | نطاق الطاقة | 5.5-180 كيلو واط |
| لا. | نموذج | قطر | ضغط العادم (كيلو باسكال) | تدفق الهواء (متر مكعب / دقيقة) | طاقة المحرك (كيلو واط) | سرعة الجسم الرئيسي (دورة في الدقيقة) |
| 1 | BLG115LA | DN150 | 40-90 | 2.2-4.6 | 5.5-11 | 3000-5000 |
| 2 | BLG115LB | 2.9-6.8 | 7.5-18.5 | 3000-5000 | ||
| 3 | BLG170LA | 8.7-15.9 | 11-30 | 2200-3600 | ||
| 4 | BLG170LB | 11.9-21.4 | 15-37 | 2200-3600 | ||
| 5 | BLG180LA | 40-120 | 21-34.7 | 22-75 | 2500-3600 | |
| 6 | BLG210LA | DN250 | 40-90 | 17.3-34.7 | 30-55 | 2000-3600 |
| 7 | BLG210LB | 21.5-42.8 | 30-75 | 2000-3600 | ||
| 8 | BLG250LA | DN200 | 40-120 | 31.7-70.5 | 37-132 | 2000-3600 |
| 9 | BLG320LA | DN250 | 65.5-103.8 | 55-200 | 2000-3600 | |
| 10 | BLG300LB | DN300 | 40-90 | 55.5-100.7 | 75-200 | 2000-3300 |

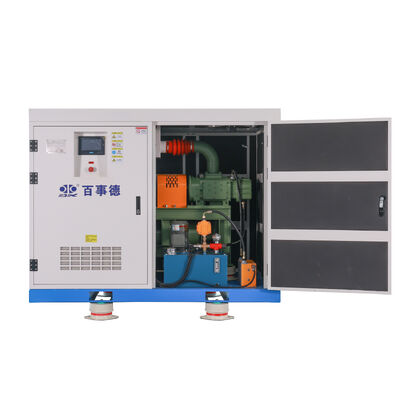

التركيب
يتكون منفاخ المسمار من غلاف المنفاخ، والجسم الرئيسي للمنفاخ، والمحرك، وفلتر الهواء، والكاتم، وخزان مضخة الزيت وفلتر الزيت.
باعتباره المكون الأساسي لمنفاخ المسمار، تحدد بنية الجسم الرئيسي للمنفاخ أداء المنفاخ مباشرة. يتكون الجسم الرئيسي من الغلاف، ودوارات المسمار، وعلبة التروس، والمحامل، وأختام العمود، إلخ.
مبدأ العمل
مبدأ تشغيل منفاخ المسمار هو أن دوارين متوازيين من الإناث والذكور يتشابكان مع بعضهما البعض في أسطوانة على شكل "∞" لتشكيل حجم عمل. من خلال الترس المتزامن، يدور الدوار بسرعة عالية في الاتجاه المعاكس، ويتغير حجم العمل بشكل دوري مع دوران الدوار، مما يحقق ضغط الهواء أثناء نقل الهواء. يمكن تقسيم دورة عمل منفاخ المسمار إلى ثلاث عمليات: الشفط والضغط والعادم. عملية الدورة كالتالي:
1. عملية الاستنشاق
الصورة ①: يدخل الهواء إلى الحجم بين أسنان الدوار من خلال منفذ الشفط. مع دوران الدوار، يتوسع الحجم بين الأسنان باستمرار.
الصورة ②: عندما يصل الحجم بين الأسنان إلى الحد الأقصى، يتم فصل الحجم بين الأسنان عن منفذ الشفط وتنتهي عملية الشفط.
2. عملية الضغط
الصورة ③: أثناء الضغط
3. عملية العادم
الصورة ④: بعد توصيل الحجم بين الأسنان بمنفذ العادم، تبدأ عملية العادم. أثناء دوران الدوار، يتناقص الحجم بين الأسنان باستمرار، مما يرسل الهواء المضغوط إلى أنبوب العادم. تستمر هذه العملية حتى يصل الحجم إلى البيانات المصممة.
الميزات
انخفاض استهلاك الطاقة
من خلال اعتماد مبدأ الضغط الحراري الأديباتي، تبلغ الكفاءة الإجمالية لمنفاخ المسمار الخالي من الزيت أكثر من 75٪، وهي أعلى بنسبة 20٪ -35٪ من المنافيخ التقليدية. كما أنه يتميز بضغط عادم أعلى ونبض ضغط أقل.
ضوضاء منخفضة
الضوضاء الديناميكية الهوائية للدوار اللولبي صغيرة جدًا، والإخراج مستقر، مما يلغي الإطلاق المفاجئ للهواء الداخلي. تعمل المدخلات والمنافذ ذات الشكل الموجي على تقليل تقلبات تدفق الهواء، والضوضاء الصادرة عن المنفاخ أقل من النوع التقليدي.

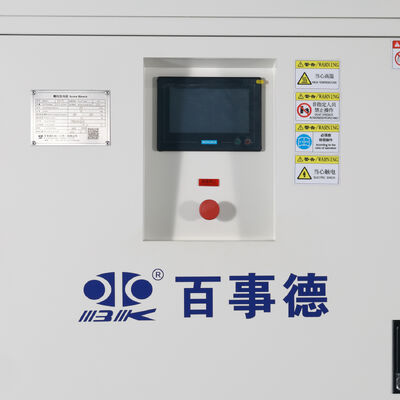

التحكم الذكي
يتوفر التحكم الذكي PLC والتحكم عن بعد وأوضاع اتصال متعددة، وهو أمر مريح للتشغيل والصيانة.
تكلفة منخفضة
يتيح التصميم الهيكلي الأمثل استهلاكًا أقل للطاقة ويضمن متانة المنتج. في الوقت نفسه، تعمل وحدة الوزن الخفيف (الحمل) بسلاسة دون بنية تحتية خاصة بحيث توفر التكلفة للعملاء.
